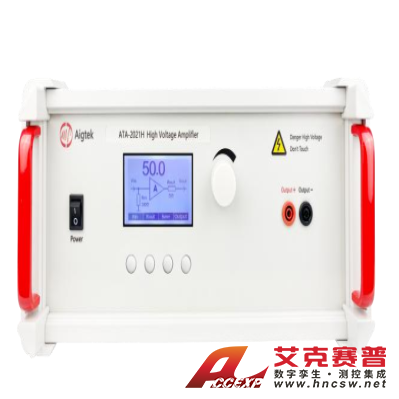

安泰 ATA-2000系列高压放大器
名称：其他仪器与工具
品牌：
型号：
简介：ATA-2000系列是一款理想的可放大交、直流信号的高压放大器。最大差分输出1600Vp-p (±800Vp)高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，同时双通道高压放大器输出还可同步调节，...
申请服务
- 产品介绍
ATA-2000系列是一款理想的可放大交、直流信号的高压放大器。最大差分输出1600Vp-p (±800Vp)高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，同时双通道高压放大器输出还可同步调节，可与主流的信号发生器配套使用，实现信号的完美放大。
技术参数
带宽（-3dB）DC~1MHz
输出电压高达1600Vp-p（±800Vp）
最大输出电流500mAp（更高电流可定制）
|
型号 |
ATA-2021H |
ATA-2022H |
ATA-2031 |
ATA-2032 |
ATA-214 |
||||
|
通道数 |
1 |
2 |
1 |
2 |
1 |
||||
|
输出形式 |
单端输出 |
单端输出 |
单端输出 |
||||||
|
带宽（-3dB） |
DC~1MHz |
DC~500kHz |
DC~500kHz |
||||||
|
最大输出电压 |
200Vp-p（±100Vp） |
300Vp-p（±150Vp） |
400Vp-p（±200Vp） |
||||||
|
最大输出电流 |
250mAp（DC~50Hz） |
60mAp（DC~50Hz） |
150mAp（DC~50Hz） |
||||||
|
500mAp（>50Hz） |
120mAp（>50Hz） |
300mAp（>50Hz） |
|||||||
|
最大输出功率 |
50Wp |
18Wp |
60Wp |
||||||
|
保险丝 |
2A/250V |
5A/250V |
2A/250V |
2A/250V |
|||||
|
电压增益 |
x0~60（0.1 step/1 step） |
x0~50（0.1 step/1 step） |
x0~100（0.1 step/1 step） |
||||||
|
负载RL上限 |
≥395Ω（DC~50Hz） |
≥2.45kΩ（DC~50Hz） |
≥1323Ω（DC~50Hz） |
||||||
|
≥195Ω（>50Hz） |
≥1.2kΩ（>50Hz） |
≥657Ω（>50Hz） |
|||||||
|
输出电阻 |
5Ω /1kΩ (可定制） |
50Ω /2.5kΩ (可定制） |
10Ω /2.5kΩ (可定制） |
||||||
|
压摆率 |
≥445V/μs |
≥334V/μs |
≥444.3V/μs |
||||||
|
输入电阻 |
50Ω / 5kΩ |
||||||||
|
输入幅度 |
0~10Vp-pMAX |
||||||||
|
输出电压误差 |
≤±3%FS@1kHz |
||||||||
|
电压监测 |
100:1（±5%） |
||||||||
|
谐波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||||||||
|
输出电压零点漂移 |
≤±0.1V |
||||||||
|
信噪比 |
≥80dB |
||||||||
|
输出接口 |
4mm香蕉插座 |
||||||||
|
保护 |
过流保护 |
||||||||
|
信号地 |
与机壳、电源线地相连 |
||||||||
|
供电电压 |
AC220V±10%，50Hz |
||||||||
|
工作温度 |
0℃~45℃ |
||||||||
|
储存温度 |
-20℃~50℃ |
||||||||
|
工作湿度 |
≤80%RH，无冷凝 |
||||||||
|
尺寸（宽*高*深） |
365*163*365mm |
440*163*470mm |
365*163*365mm |
365*163*365mm |
365*163*365mm |
||||
