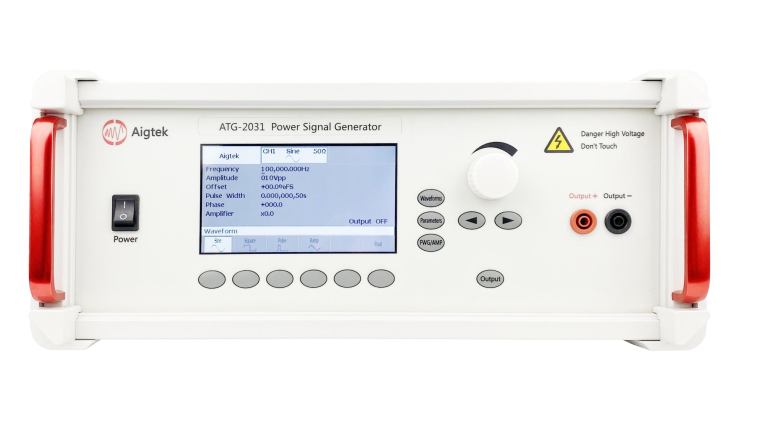

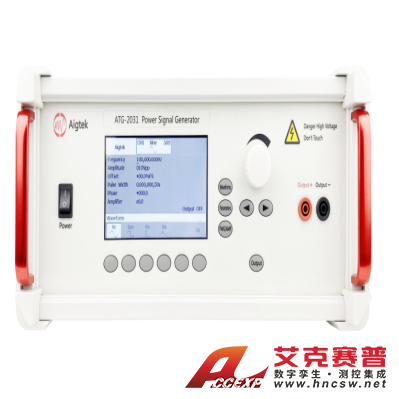

安泰 ATG-2000系列功率信号源
名称：其他仪器与工具
品牌：
型号：
简介：ATG-2000系列是一款功率信号源，主要可用于院校内电子实验测试、MEMS测试、超声波测试、电磁成驱动、压电陶瓷驱动等。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。技术参数带宽（-3dB）DC~1MHz输出电压高达1...
申请服务
- 产品介绍
ATG-2000系列是一款功率信号源，主要可用于院校内电子实验测试、MEMS测试、超声波测试、电磁成驱动、压电陶瓷驱动等。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
技术参数
带宽（-3dB）DC~1MHz
输出电压高达1600Vp-p（±800Vp）
最大输出电流500mAp（更高电流可定制）
|
型号 |
ATG-2021H |
ATG-2022H |
ATG-2031 |
ATG-2032 |
|
|
通道数 |
1 |
2 |
1 |
2 |
|
|
输出形式 |
单端输出 |
单端输出 |
|||
|
带宽（-3dB） |
DC~1MHz |
DC~500kHz |
|||
|
最大输出电压 |
200Vp-p（±100Vp） |
300Vp-p（±150Vp） |
|||
|
最大输出电流 |
250mAp（DC~50Hz） |
60mAp（DC~50Hz） |
|||
|
500mAp（>50Hz） |
120mAp（>50Hz） |
||||
|
最大输出功率 |
50Wp |
18Wp |
|||
|
保险丝 |
2A/250V 5A/250V |
2A/250V |
|||
|
电压增益 |
x0~60（1 step） |
x0~50（1 step） |
|||
|
负载RL上限 |
≥395Ω（DC~50Hz） |
≥2.45kΩ（DC~50Hz） |
|||
|
≥195Ω（>50Hz） |
≥1.2kΩ（>50Hz） |
||||
|
输出电阻 |
5Ω /1kΩ (可定制） |
50Ω /2.5kΩ (可定制） |
|||
|
压摆率 |
≥445V/μs |
≥334V/μs |
|||
|
输入电阻 |
5kΩ |
||||
|
输入幅度 |
0~10Vp-pMAX |
||||
|
输出电压误差 |
≤±3%FS@1kHz |
||||
|
电压监测 |
100:1（±5%） |
||||
|
谐波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||||
|
输出电压零点漂移 |
≤±0.1V |
||||
|
信噪比 |
≥80dB |
||||
|
输出接口 |
4mm香蕉插座 |
||||
|
保护 |
过流保护 |
||||
|
信号地 |
与机壳、电源线地相连 |
||||
|
供电电压 |
AC220V±10%，50Hz |
||||
|
工作温度 |
0℃~45℃ |
||||
|
储存温度 |
-20℃~50℃ |
||||
|
工作湿度 |
≤80%RH，无冷凝 |
||||
|
尺寸（宽*高*深） |
365*163*365mm |
440*163*470mm |
365*163*365mm |
365*163*365mm |
|
|
型号 |
ATG-2041 |
ATG-2042 |
ATG-2081 |
ATG-2082 |
ATG-2161 |
|
通道数 |
1 |
2 |
1 |
2 |
1 |
|
输出形式 |
单端输出 |
单端输出 |
差分输出 |
||
|
带宽（-3dB） |
DC~500kHz |
DC~200kHz |
DC~150kHz |
||
|
最大输出电压 |
400Vp-p（±200Vp） |
800Vp-p（±400Vp） |
1600Vp-p（±800Vp） |
||
|
最大输出电流 |
50mAp（DC~50Hz） |
20mAp（DC~50Hz） |
20mAp（DC~50Hz） |
||
|
100mAp（>50Hz） |
40mAp（>50Hz） |
40mAp（>50Hz） |
|||
|
最大输出功率 |
20Wp |
16Wp |
32Wp |
||
|
电压增益 |
x0~60（1 step） |
x0~120（1 step） |
x0~240（1 step） |
||
|
负载RL上限 |
≥3.95kΩ（DC~50Hz） |
≥19.9kΩ（DC~50Hz） |
≥39.8kΩ（DC~50Hz） |
||
|
≥1.95kΩ（>50Hz） |
≥9.9kΩ（>50Hz） |
≥19.8kΩ（>50Hz） |
|||
|
输出电阻 |
50Ω /2.5kΩ (可定制） |
100Ω /5kΩ (可定制） |
200Ω /10kΩ (可定制） |
||
|
压摆率 |
≥445V/μs |
≥356V/μs |
≥534V/μs |
||
|
输入电阻 |
5kΩ |
||||
|
输入幅度 |
0~10Vp-pMAX |
||||
|
输出电压误差 |
≤±3%FS@1kHz |
||||
|
电压监测 |
100:1（±5%） |
||||
|
谐波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||||
|
输出电压零点漂移 |
≤±0.3V |
||||
|
信噪比 |
≥80dB |
||||
|
输出接口 |
4mm香蕉插座 |
||||
|
保护 |
过流保护 |
||||
|
信号地 |
与机壳、电源线地相连 |
||||
|
供电电压 |
AC220V±10%，50Hz |
||||
|
保险丝 |
2A/250V |
||||
|
工作温度 |
<!--[if gte vml 1]> |
||||
|
储存温度 |
-20℃~50℃ |
||||
|
工作湿度 |
≤80%RH，无冷凝 |
||||
|
尺寸（宽*高*深） |
365*163*365mm |
||||
