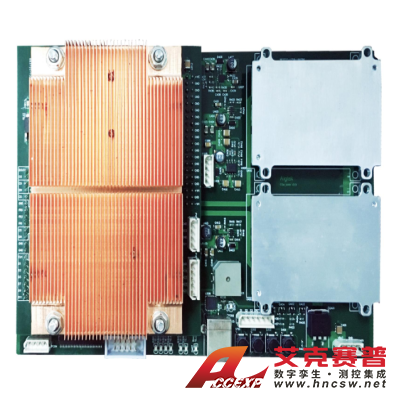

安泰 ATG-M60系列可控信号源模块

产品简介:

ATG-M60系列是一款可控信号源模块,由信号源、控制、监控、切换和供电等部分组成。主要功能是产生多种强度、频率、波形可控,电压较高、电流较大的交变信号;产生2路以持续、断续、阶梯、潮汐或浪涌式输出,电压较低的直流信号,交变信号与直流信号可以不同时输出。输出Output输出为molex插座,交流可输出正弦波,方波,三角波,输出电压6~80Vp-p(间隔1Vp-p),直流可输出1V~18V可调电压(...

关注领取礼品

详细介绍

ATG-M60系列是一款可控信号源模块,由信号源、控制、监控、切换和供电等部分组成。主要功能是产生多种强度、频率、波形可控,电压较高、电流较大的交变信号;产生2路以持续、断续、阶梯、潮汐或浪涌式输出,电压较低的直流信号,交变信号与直流信号可以不同时输出。

输出Output

输出为molex插座,交流可输出正弦波,方波,三角波,输出电压6~80Vp-p(间隔1Vp-p),直流可输出1V~18V可调电压(间隔0.1V)。

交流输出接口特点

型号

ATG-M61

ATG-M63

ATG-M65

带宽(-3dB

1kHz~100kHz

1kHz~300kHz

1kHz~500kHz

输出形式

单端输出

单端输出

单端输出

通道数

四通道

四通道

四通道

输出接口

5264-5P(可定制)

5264-5P(可定制)

5264-5P(可定制)

输出波形

正弦波,方波,三角波

正弦波,方波,三角波

正弦波,方波,三角波

输出电压

6~80Vp-p(间隔1Vp-p

6~80Vp-p(间隔1Vp-p

6~80Vp-p(间隔1Vp-p

最大输出电流

1000mAp

1000mAp

1000mAp

直流输出接口特点

型号

ATG-M61

ATG-M63

ATG-M65

通道数

双通道

双通道

双通道

输出接口

5264-4P(可定制)

5264-4P(可定制)

5264-4P(可定制)

输出电压

1V~18V可调(间隔0.1V

1V~18V可调(间隔0.1V

1V~18V可调(间隔0.1V

最大输出电流

300mA

300mA

300mA

输出保护

过载保护

过载保护

过载保护

程控接口

RS232USB接口

RS232USB接口

RS232USB接口

供电电压

 DC21V ~ DC30V

 DC21V ~ DC30V

 DC21V ~ DC30V

工作温度

 0°C ~ 45°C

 0°C ~ 45°C

 0°C ~ 45°C

储存温度

 -20°C ~ 50°C

 -20°C ~ 50°C

 -20°C ~ 50°C

工作湿度

 80% RH,无冷凝

 80% RH,无冷凝

80% RH,无冷凝

尺寸(宽**深)

120*30*180mm

120*30*180mm

120*30*180mm
