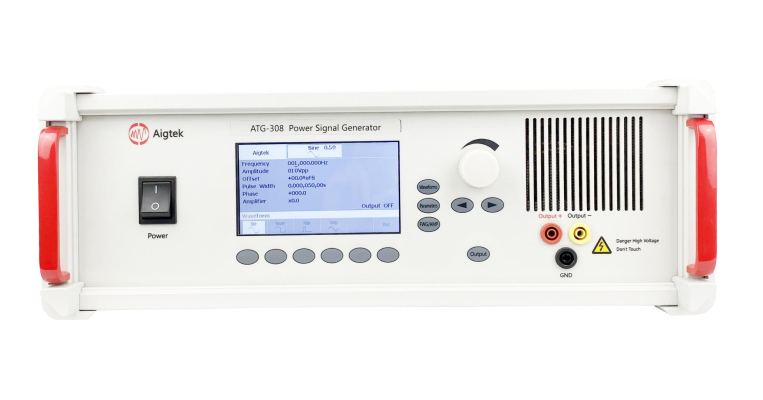

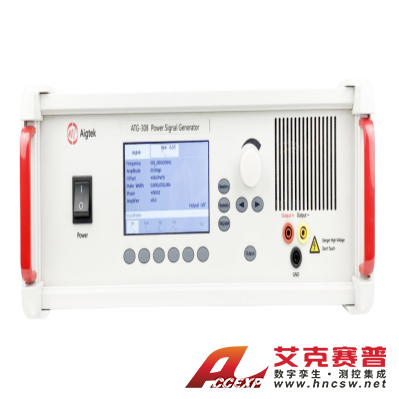

安泰 ATG-300系列功率信号源

产品简介:

ATG-300系列是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出810Wp功率,可以驱动功率型负载。输入InputATG-300系列输入为BNC接口。当信号内置输入时为功率信号源模式,设置波形,频率,电压等参数即可;当信号外置接入时为放大器模式,输入电阻为5kΩ,输出电阻可切换,调节电压增益即可实现信号放大。输出OutputATG-...

关注领取礼品

详细介绍

ATG-300系列是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出810Wp功率,可以驱动功率型负载。

输入Input

ATG-300系列输入为BNC接口。当信号内置输入时为功率信号源模式,设置波形,频率,电压等参数即可;当信号外置接入时为放大器模式,输入电阻为5kΩ,输出电阻可切换,调节电压增益即可实现信号放大。

输出Output

ATG-300系列输出端口为香蕉插座, 输出电阻可切换。

型号

ATG-304

ATG-308

ATG-309

输出形式

单端输出

差分输出

单端输出

带宽(-3dB

DC~30kHz

DC~30kHz

DC~30kHz

最大输出电压

90Vp-p±45Vp

180Vp-p±90Vp

90Vp-p±45Vp

最大输出电流

4ApDC~50Hz

4ApDC~50Hz

9ApDC~50Hz

8Ap>50Hz

8Ap>50Hz

18Ap>50Hz

最大输出功率

360Wp

720Wp

810Wp

保险丝

8A/250V

8A/250V

10A/250V

电压增益

x0~301 step

x0~601 step

x0~301 step

负载RL上限

11.15Ω(DC~50Hz

22Ω(DC~50Hz

4.9Ω(DC~50Hz

5.5Ω(>50Hz

10.75Ω(>50Hz

2.4Ω(>50Hz

输出电阻

0.1Ω

0.5Ω

0.1Ω

压摆率

6V/μs

12V/μs

6V/μs

输入电阻

5kΩ

输入幅度

0~10Vp-pMAX

输出电压误差

≤±3%FS@1kHz

谐波失真(THD

0.5%@1kHz90Vp-p

输出电压零点漂移

≤±0.3V

信噪比

80dB

输出接口

4mm香蕉插座

保护

过流保护

信号地

与机壳、电源线地相连

供电电压

AC220V±10%50Hz

工作温度

0~45

储存温度

-20~50

工作湿度

80%RH,无冷凝

尺寸(宽**深)

440*163*470mm
