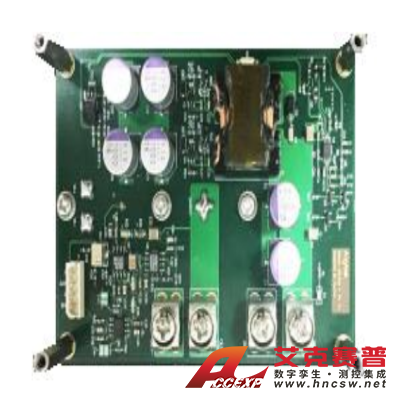

安泰 ATA-M10系列宽带放大模块

名称:其他仪器与工具

品牌:

型号:

简介:ATA-M10是一款可放大交流信号的单通道宽带放大模块。可与主流的信号发生器配套使用,实现信号的完美放大。输入Input输入为SMA接口,输入电阻50Ω,可匹配信号源使用。输出Output输出为接线端子,最大输出电压9Vp-p(±4.5Vp...

  • 产品介绍

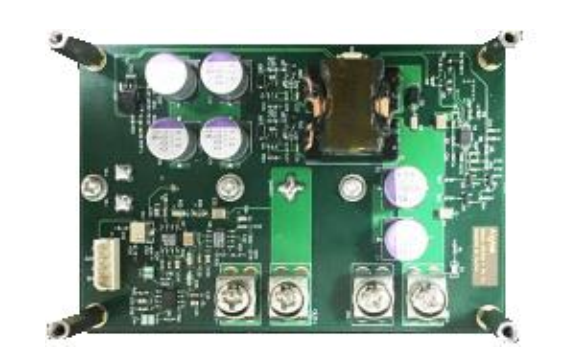

ATA-M10是一款可放大交流信号的单通道宽带放大模块。可与主流的信号发生器配套使用,实现信号的完美放大。

输入Input

输入为SMA接口,输入电阻50Ω,可匹配信号源使用。

输出Output

输出为接线端子,最大输出电压9Vp-p(±4.5Vp),最大输出电流5Ap。输出使能控制,低电平或悬空时为打开状态即“ON”,高电平时为关闭状态即“OFF”。

监测相位差

PHASE:相位指示

型号

ATA-M11

ATA-M12

ATA-M13

带宽(-3dB

DC~500KHz

DC~1MHz

DC~2MHz

输出形式

单端输出

单端输出

单端输出

最大输出电压

9Vp-p (±4.5Vp)

9Vp-p (±4.5Vp)

9Vp-p (±4.5Vp)

最大输出电流

2.5ApDC~50Hz

2.5ApDC~50Hz

2.5ApDC~50Hz

5Ap>50Hz

5Ap>50Hz

5Ap>50Hz

最大输出功率

22.5Wp

22.5Wp

22.5Wp

电压增益

x10倍(可定制)

x10倍(可定制)

x10倍(可定制)

输入波形幅度

1Vp-pMAX

1Vp-pMAX

1Vp-pMAX

输入电阻

50Ω

50Ω

50Ω

输出电阻

不大于0.1Ω (可定制)

不大于0.1Ω (可定制)

不大于0.1Ω (可定制)

压摆率

10V/μs

20V/μs

40V/μs

负载RL上限

1.7Ω(DC~50Hz

1.7Ω(DC~50Hz

1.7Ω(DC~50Hz

0.8Ω(>50Hz

0.8Ω(>50Hz

0.8Ω(>50Hz

保护

过流保护

信号地

与机壳、电源线地相连

供电电压

DC12V/5A±10%

工作温度

0~45

储存温度

-20~50

工作湿度

80%RH,无冷凝

重量

0.8kg

尺寸(宽**深)

<!--[if gte vml 1]> <![endif]--><!--[if !vml]-->二维码<!--[endif]-->105*65*72mm
