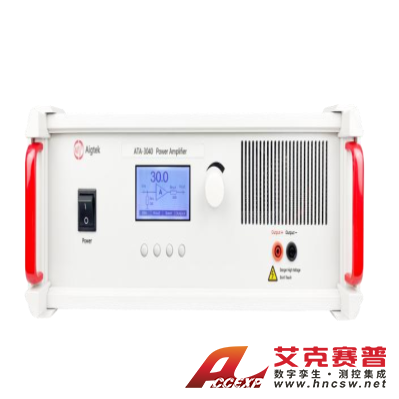

安泰 ATA-3000系列功率放大器
名称：其他仪器与工具
品牌：
型号：
简介：ATA-3000系列功率放大器是一款理想的可放大交、直流信号的功率放大器。最大输出功率810Wp，可以驱动功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。技术参...
申请服务
- 产品介绍
ATA-3000系列功率放大器是一款理想的可放大交、直流信号的功率放大器。最大输出功率810Wp，可以驱动功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。
技术参数
带宽（-3dB）DC~100kHz
最大输出功率810Wp
电压增益数控可调
|
型号 |
ATA-3040 |
ATA-3080 |
ATA-3090 |
|
输出形式 |
单端输出 |
差分输出 |
单端输出 |
|
带宽（-3dB） |
DC~100kHz |
DC~100kHz |
DC~100kHz |
|
最大输出电压 |
90Vp-p（±45Vp） |
180Vp-p（±90Vp） |
90Vp-p（±45Vp） |
|
最大输出电流 |
4Ap（DC~50Hz） |
4Ap（DC~50Hz） |
9Ap（DC~50Hz） |
|
8Ap（>50Hz） |
8Ap（>50Hz） |
18Ap（>50Hz） |
|
|
最大输出功率 |
360Wp |
720Wp |
810Wp |
|
保险丝 |
8A/250V |
8A/250V |
10A/250V |
|
电压增益 |
x0~30（0.1 step/1 step） |
x0~60（0.1 step/1 step） |
x0~30（0.1 step/1 step） |
|
负载RL上限 |
≥11.15Ω（DC~50Hz） |
≥22Ω（DC~50Hz） |
≥4.9Ω（DC~50Hz） |
|
≥5.5Ω（>50Hz） |
≥10.75Ω（>50Hz） |
≥2.4Ω（>50Hz） |
|
|
输出电阻 |
0.1Ω /50Ω (可定制） |
0.5Ω /100Ω (可定制） |
0.1Ω /50Ω (可定制） |
|
压摆率 |
≥20V/μs |
≥40V/μs |
≥20V/μs |
|
输入电阻 |
50Ω / 5kΩ |
||
|
输入幅度 |
0~10Vp-pMAX |
||
|
输出电压误差 |
≤±3%FS@1kHz |
||
|
谐波失真（THD） |
≤0.1%@1kHz，90Vp-p |
||
|
输出电压零点漂移 |
≤±0.3V |
||
|
信噪比 |
≥80dB |
||
|
输出接口 |
4mm香蕉插座 |
||
|
保护 |
过流保护 |
||
|
信号地 |
与机壳、电源线地相连 |
||
|
供电电压 |
AC220V±10%，50Hz |
||
|
工作温度 |
0℃~45℃ |
||
|
储存温度 |
-20℃~50℃ |
||
|
工作湿度 |
≤80%RH，无冷凝 |
||
|
尺寸（宽*高*深） |
440*163*470mm |
||
