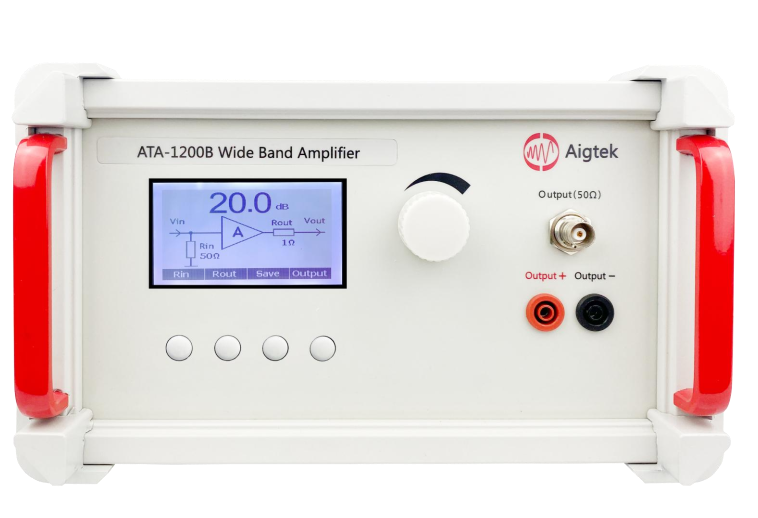

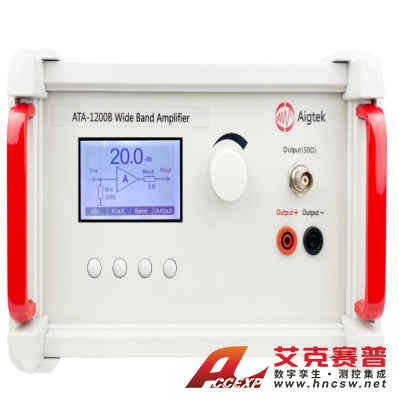

安泰 ATA-1000系列宽带放大器
名称：其他仪器与工具
品牌：
型号：
简介：ATA-1000系列是一款理想的可放大交、直流信号的宽带放大器。带宽高达25MHz，并且具有50Ω/1MΩ（或50Ω/10kΩ）两档输入电阻可选，完美匹配高、低内阻的信号源，实现信号的完美放大。输出电阻可调，客户可根据测试需求灵活选择。技术...
申请服务
- 产品介绍
ATA-1000系列是一款理想的可放大交、直流信号的宽带放大器。带宽高达25MHz，并且具有50Ω/1MΩ（或50Ω/10kΩ）两档输入电阻可选，完美匹配高、低内阻的信号源，实现信号的完美放大。输出电阻可调，客户可根据测试需求灵活选择。
技术参数
带宽（-3dB）高达DC~25MHz
最大输出电压70Vp-p（±35Vp）
最大输出电流2Ap
|
型号 |
ATA-1200B |
ATA-1220D |
ATA-1372A |
|
输出形式 |
单端输出 |
差分输出 |
单端输出 |
|
带宽（-3dB） |
DC~25MHz |
DC~21MHz |
DC~3MHz |
|
最大输出电压 |
30Vp-p（±15Vp） |
60Vp-p（±30Vp） |
70Vp-p（±35Vp） |
|
最大输出电流 |
500mAp（DC~50Hz） |
500mAp（DC~50Hz） |
1Ap（DC~50Hz） |
|
1Ap（＞50Hz） |
1Ap（＞50Hz） |
2Ap（＞50Hz） |
|
|
最大输出功率 |
15Wp |
30Wp |
70Wp |
|
电压增益 |
20dB可调（0.5dB step） |
26dB可调（0.5dB step） |
x0~40（0.1 step/1 step） |
|
负载RL上限 |
≥29Ω（DC~50Hz） |
≥58Ω（DC~50Hz） |
≥33Ω（DC~50Hz） |
|
≥14Ω（>50Hz） |
≥28Ω（>50Hz） |
≥15.5Ω（>50Hz） |
|
|
压摆率 |
≥1666V/μs |
≥2798V/μs |
≥467V/μs |
|
输出电阻 |
1Ω / 50Ω |
2Ω / 100Ω |
≤（2Ω+0.4μH） |
|
输入电阻 |
50Ω / 1MΩ 50Ω / 10kΩ |
50Ω / 10kΩ |
|
|
输出电压误差 |
≤±3%FS@1kHz |
≤±2%FS@1kHz |
|
|
谐波失真（THD） |
≤0.1%@1kHz，30Vp-p |
≤1%@1kHz，70Vp-p |
|
|
输出电压零点漂移 |
≤±0.1V |
≤±10mV |
|
|
信噪比 |
≥80dB |
≥70dB |
|
|
输出接口 |
BNC、4mm香蕉插座 |
BNC |
|
|
保护 |
过流保护 |
过流保护，过温保护 |
|
|
保险丝 |
1A/250V |
2A/250V |
|
|
输入幅度 |
0~10Vp-pMAX |
||
|
信号地 |
与机壳、电源线地相连 |
||
|
供电电压 |
AC220V±10%，50Hz |
||
|
工作温度 |
0℃~45℃ |
||
|
储存温度 |
-20℃~50℃ |
||
|
工作湿度 |
≤80%RH，无冷凝 |
||
|
尺寸（宽*高*深） |
262*163*365mm |
||
