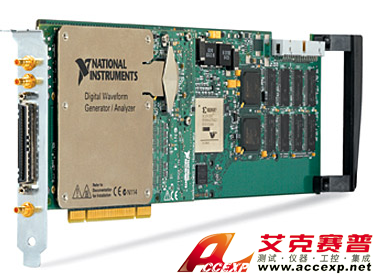

NI PCI-6562 数字波形发生器
申请服务
- 产品介绍
不建议在新设计中使用。 NI推荐使用NI-6585。
双倍数据率模式下, 最大传输速率高达400 Mb/s
LVDS信号
200 MHz最大时钟频率
16个单倍数据速率模式下具有每方向控制功能的通道
NI同步和存储核心(SMC)设备
PCI-6562是一款用于连接LVDS数字电子产品的400 Mb/s数字波形发生器/分析仪。 该模块拥有200 MHz时钟频率、单倍及双倍数据速率模式、16路可进行通道方向控制（单倍数据速率模式下）的通道以及具有触发和模式序列生成功能的高容量板载内存。 该设备可与NI数字波形编辑器软件这款用于创建和编辑数字波形的交互式软件结合使用。 借助同步内存核心(SMC)，您可使用数字化仪和任意波形生成器来创建混合信号测试系统，或者同步多个数字设备，搭建低偏斜(low-skew)的多通道系统，以连接多管脚数字IC和电子产品设备。
