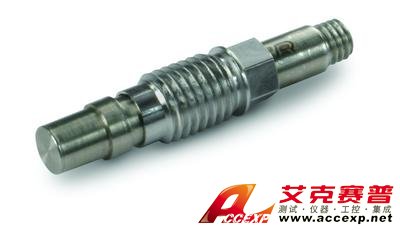

美国PCB 113B27压力传感器
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB 113B27压力传感器设置标准速度极快，具有宽的幅度和频率范围的微第二响应。这些特性使它们在要求最小传感器直径的高频应用中表现出色。
申请服务
- 产品介绍
美国PCB 113B27压力传感器设置标准速度极快，具有宽的幅度和频率范围的微第二响应。这些特性使它们在要求最小传感器直径的高频应用中表现出色。
美国PCB 113B27压力传感器参数：
- 测量范围：100 psi（689.4 kPa）
- 灵敏度：（±15％）50 mV / psi（7.25 mV / kPa）
- 低频响应：（-5％）0.5 Hz
- 共振频率：> = 500 kHz（> = 500 kHz）
- 电气连接器：10-32同轴插孔
- 重量：0.16盎司（4.5克）
美国PCB 113B27压力传感器特点：
- 石英元件的快速上升时间≤1μsec
- ≥500 kHz的超高谐振频率
- 频率定制的输出，没有其他大多数传感器的“振铃”特性
- 内部加速度补偿使冲击和振动敏感性最小化
美国PCB 113B27压力传感器应用范围：
- 燃烧研究
- 爆炸组件测试（例如雷管，爆炸螺栓）
- 空化
- 爆炸冲击波的测量
美国PCB 113B27压力传感器使用提示：
在空气或其他气体中进行校准时，请在隔膜上涂抹润滑脂，以免由于热冲击而导致错误的数据。
| 美国PCB 113B27压力传感器性能 | |||
| 测量范围（用于±5V输出） | 100磅/平方英寸 | 689.4千帕 | |
| 有用的超量程（用于±10V输出） | 200磅/平方英寸 | 1378.8千帕 | [3] |
| 灵敏度（±15％） | 50毫伏/磅 | 7.25毫伏/千帕 | |
| 最大压力 | 1000磅/平方英寸 | 6895千帕 | |
| 解析度 | 0.001磅/平方英寸 | 0.007千帕 | [2] |
| 共振频率 | ≥500kHz | ≥500kHz | |
| 上升时间 | ≤1.0µs | ≤1.0µs | |
| 低频响应（-5％） | 0.5赫兹 | 0.5赫兹 | |
| 非线性 | ≤1.0％FS | ≤1.0％FS | [1] |
| 环境因素 | |||
| 加速度灵敏度 | ≤0.002psi /克 | ≤0.0014kPa /（m /s²） | |
| 温度范围（工作） | -100至+275°F | -73至+135°C | |
| 温度灵敏度 | ≤0.03％/华氏度 | ≤0.054％/摄氏度 | [2] |
| 最高闪光温度 | 3000°F | 1649°摄氏度 | |
| 最大震动 | 2000克/包 | 19614 m /s²包 | |
| 最大冲击 | 20000克/包 | 196140 m /s²pk | |
| 电的 | |||
| 输出极性（正压） | 正 | 正 | |
| 放电时间常数（在室温下） | ≥1.0秒 | ≥1.0秒 | |
| 励磁电压 | 20至30 VDC | 20至30 VDC | |
| 恒流励磁 | 2至20 mA | 2至20 mA | |
| 输出阻抗 | <100欧姆 | <100欧姆 | |
| 输出偏置电压 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感应几何 | 压缩 | 压缩 | |
| 感应元件 | 石英 | 石英 | |
| 筑屋材料 | 17-4不锈钢 | 17-4不锈钢 | |
| 光圈 | 因瓦 | 因瓦 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 电连接器 | 10-32同轴插孔 | 10-32同轴插孔 | |
| 重量（带锁紧螺母） | 0.16盎司 | 4.5克 |
|
