PEM RCTi系列罗氏线圈 工业电流探头传感器 可永久安装
名称：仪器附件及传感器
品牌：PEM
型号：RCTi系列
简介：PEM RCTi系列罗氏线圈是一种薄型、灵活、夹式交流电流探头，可永久安装的电流传感器。Rogowski（传感）线圈安装简单，易于改装，薄、轻、灵活且可夹住。RCTi 的次级输出是与测量的初级电流成正比的瞬时电压，可对初级电流进行准确、低成...
申请服务
- 产品介绍
PEM RCTi系列罗氏线圈是一种薄型、灵活、夹式交流电流探头，可永久安装的电流传感器。
Rogowski（传感）线圈安装简单，易于改装，薄、轻、灵活且可夹住。RCTi 的次级输出是与测量的初级电流成正比的瞬时电压，可对初级电流进行准确、低成本的宽带测量。
PEM RCTi系列电流探头提供：
仅测量交流电流
单通道
250Arms 至 50kArms
典型精度优于 1%
5Vrms （+/-7.07Vpeak） 输出
50/60Hz至1kHz时<1度相移
最大峰值 di/dt：6.0kA/μs
最大均方根 di/dt：0.3kA/μs
PEM RCTi系列通常与功率和谐波表和分析仪、电流表、数据记录器、数据采集卡以及电能质量应用一起使用。
PEM RCTi系列特征
可追溯校准（包括证书）
非磁性材料意味着出色的线性度<0.1% 读数
完全隔离的测量
隔离电源 2kVdc
2kV绝缘线圈
小型 DIN 导轨外壳
标准和批准
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
PEM RCTi系列产品型号
| RCT系列类别 | RCTi | RCTi-3phase | RCTrms | RCTrms-3phase | RCT1A |
| 额定电流(A) | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 额定输出(FS) | 5.0 ( Vrms ) | 5.0 ( Vrms ) | 4-20(mA) | 4-20(mA) | 1(Arms) |
| 极限输出(%FS) | 150 | 150 | 150 | 150 | 120 |
| 输入电压(Vdc) | 12~14 | 12~14 | 12~14 | 12~14 | 24 |
| 最大输入功率(W) | 0.4 | 1.2 | 0.7 | 2.1 | 13(5Ω负载)2.1(1.25Ω负载) |
| 工作温度(°C )(设备) (线圈) | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB宽带( < 2000A)(Hz)≥2000A) | 0.6~ 1M/600k 0.4+0.1度 | 0.6~ 1M/600k 0.4+0.1度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | 士1.0% | 士1.0% | 士1.5% | +1.0%(0-5V)+1.5% ( 4-20mA ) | 士1.0% |
| 负载( KI) | > 10.0 | > 10.0 | <0.3 | <0.3 ( 4-20mA ) | 0.005~0.00125 |
| 线圈长度(mm) | 300, 500,700(可定制) | 300, 500,700(可定制) | 300, 500,700(可定制) | 300, 500,700(可定制) | 300, 500,700(可定制) |
| 线缆长度(m) | 1m.2.5m(可定制) | 1m.2.5m(可定制) | 1m.2.5m(可定制) | 1m.2.5m(可定制) | 1m.2.5m(可定制) |
PEM RCTi系列的电气性能指标
额定电流 （rms）：250A， 500A， 800A， 1000A， 1600A， 2000A， 2500A， 3000A， 4000A， 5000A， 8000安， 10000安， 16000A， 20000A， 25000A， 30000A， 40000安， 50000安
额定输出（满量程 FS）：5.0Vrms（峰值±7.07V）
输出限制：150% FS（±10.6V 峰值）
电源电压（宽输入）：12Vdc （-10%） 至 24Vdc （+20%）
输入功率：0.4瓦
工作温度范围：–5°C 至 +65°C（积分器电子设备）/–20°C 至 +80°C（线圈和电缆）
带宽（-3dB）（< 2000A）：0.6Hz 至 1MHz（300mm 线圈）/600kHz（700mm 线圈）
带宽 （-3dB） （≥ 2000A）：0.2Hz 至 1MHz（300mm 线圈）/600kHz（700mm 线圈）
相移 @ 50Hz （< 2000A）：0.9 ± 0.1 度
相移 @ 50Hz （≥ 2000A）：0.4 ± 0.1 度
精度（典型值）：读数的 ±1.0%（5% 至 150% FS，25°C）
输出负载：> 10.0kΩ
线圈长度：300 毫米、500 毫米、700 毫米或 1000 毫米（可根据要求提供更长的线圈）。
电缆长度：1m 或 2.5m（可根据要求提供更长的电缆）。

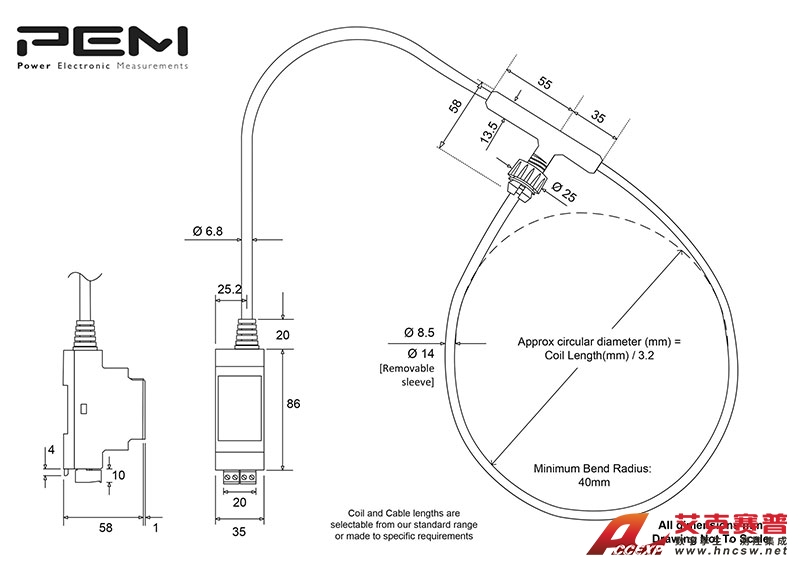

PEM RCTi系列产品尺寸
