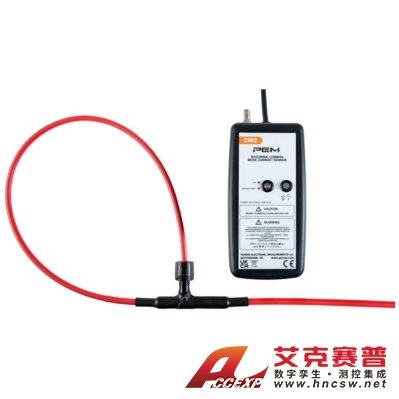

PEM CMC系列罗氏线圈 电流探头传感器
名称：仪器附件及传感器
品牌：PEM
型号：CMC系列
简介：PEM CMC系列罗氏线圈 电流探头传感器一种灵活的夹式电流探头，用于测量通过大型交流驱动系统中的轴承流向地的电机驱动器周围的高频共模电流。CMC 还可用于需要测量小高频电流的各种其他应用。CMC 是识别大型电机驱动器中共模电流的存在和严重...
申请服务
- 产品介绍
PEM CMC系列罗氏线圈 电流探头传感器一种灵活的夹式电流探头，用于测量通过大型交流驱动系统中的轴承流向地的电机驱动器周围的高频共模电流。CMC 还可用于需要测量小高频电流的各种其他应用。
CMC 是识别大型电机驱动器中共模电流的存在和严重程度的重要工具。它专为具有交流驱动系统知识的经验丰富的人员使用而设计。一旦确定，CMC 将为工程师提供参考测量值，该测量值可用于评估为减轻轴承电流而采取的措施的有效性。
PEM CMC系列主要特点
宽工作温度 -20°C 至 +90°C。
低频 （-3dB） 带宽，可衰减较大的基波工频电流和磁场。
高频（-3dB）带宽为≥10MHz。
多种罗氏线圈尺寸。
静电屏蔽的罗氏线圈。
线圈绝缘 10kV pk。
PEM CMC系列应用
控制交流电机的变速驱动器 （VSD） 产生快速瞬态 PWM 电压，可以电容耦合到机器轴上。轴上的电压足以使电弧电流流过电机轴承接地。这些电流可以通过机器轴或电机接地机构上的 CMC 进行测量。
测量牵引应用中的干扰，以确保机车 VSD 不会损害铁路信号系统的完整性。
标准与合规性
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
专利产品
PEM CMC系列产品型号
| 型号 | 灵敏度(mV/A) | 峰值电流(A) | 噪声max.(mVp-p) | 低频带宽3dB(kHz) | TypicalLF(< 1%)bandwidth(kHZ) | Peak di/dt( kA/μs ) | 低频带宽3dB (MHz) 1m线圈 |
| CMC015 | 200.0 | 37.5 | 4.0 | 19.0 | 50.0 | 4.0 | 11.0 |
| CMC03 | 100.0 | 75.0 | 4.0 | 6.0 | 15.0 | 8.0 | 13.0 |
| CMC06 | 50.0 | 150.0 | 4.0 | 1.9 | 5.0 | 16.0 | 14.0 |
| 型号 | / | 供电方式 | / | 引线长度（m) | / | 线圈周长(mm) | |
| 例如: CMC06-50mV/A代表的意思是:电池供电, 2.5m引线长度, 1000mm线国周长 | |||||||
| CMC06 | / | B | / | 2.5 | / | 1000 | |
DI/DT 额定值
这些是“绝对最大 di/dt 额定值”，不得超过该值。
| 类型 | 绝对最大峰值 di/dt | 绝对最大rms di/dt |
| CMC | 70kA/μs | 1.5kA/μs |
PEM CMC系列技术规格
输出：±7.5V pk 对应于≥ 100kΩ 的“峰值电流”（推荐，例如 DC1MΩ 示波器）。
准确性：校准至 ±0.5% 读数，导体位于线圈回路中央。线圈中导体位置的变化通常为读数的 ±3%（对于 5cm2 导体），线性度（电流大小）读数的 0.05%。
直流偏移：25°C 时最大 ±3mV
温度：线圈和电缆 -20°C 至 +90°C集成器电子设备 0°C 至 +40°C
线圈电压：10kV pk，安全峰值工作电压对地。额定值由 15kV rms、50Hz、60 秒闪光测试确定。
电缆长度：2.5m 或 4m（从线圈到电子设备的电缆长度）。（可根据要求提供更长的电缆）。
线圈长度：500 毫米、700 米或 1000 毫米。（可根据要求提供更长的线圈）。
电池选项
B
碱性电池 -- 4 节 1.5V AA 碱性电池。
外部电源适配器断开电池并为设备供电。R
可充电电池 -- 4 节 1.2V 镍氢电池。
外部电源适配器涓流为电池充电并为设备供电。
