PEM RCT1A系列罗氏线圈 工业电流探头传感器 可永久安装
名称：仪器附件及传感器
品牌：PEM
型号：RCT1A系列
简介：PEM RCT1A系列罗氏线圈 通常用作传统电流互感器的替代品，并与许多功率、电流和电能质量表兼容。具有 5kHz 带宽的单通道、工业电流传感器。
申请服务
- 产品介绍
PEM RCT1A系列罗氏线圈 工业电流探头传感器 具有薄而灵活的夹式罗氏线圈，旨在直接替代传统电流互感器。RCT1A 在改装应用中具有特殊的优势，在这些应用中，接触被测导体或周围空间有限，例如在紧密间隔的母线中。
RCT1A 具有高达 5Ω 的 0-1A 输出，提供至少 1 类计量精度，并可与新安装或旧安装中的功率表、电流表和电能质量表一起使用。PEM RCT1A系列罗氏线圈安装简单，易于改装，薄、轻、柔韧且可夹住。电子外壳装有积分器和信号调节器，并提供 0-1A 输出。
PEM RCT1A系列 电流探头提供：
仅交流电流
单通道
250Arms 至 50kArms
典型精度优于 1%
1A rms 输出
< 0.5° 相移PEM RCT1A系列通常用作传统电流互感器的替代品，并与许多功率、电流和电能质量表兼容。
PEM RCT1A系列特点
可追溯校准（包括证书）
非磁性材料意味着出色的线性度<0.2% 读数
完全隔离的测量
隔离电源 2kVdc
2kV绝缘线圈

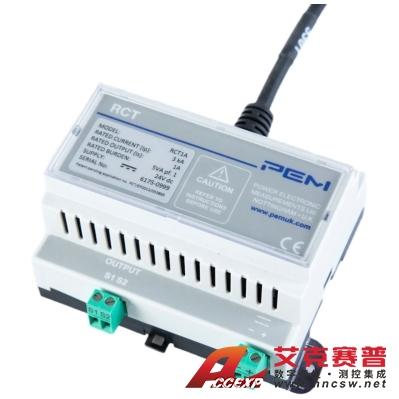

小型 DIN 导轨外壳
标准和批准
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
专利产品
PEM RCT1A系列的电气性能指标
额定电流 （rms）：500A， 800A， 1000A， 1600A， 2000A， 2500A， 3000A， 4000A， 5000A， 8000安， 10000安， 16000A， 20000A， 25000A， 30000A， 40000安， 50000安
额定输出（满量程 FS）：1A 均方根
输出限制：120% FS （1.2A 均方根）
电源电压：24伏直流 （+/-20%）
输入功率：随负载和输出电流而变化，例如13W（100% 额定电流，5Ω），3.5W（100% 额定电流，1.25Ω）
工作温度范围：–5°C 至 +40°C（积分器电子设备）/–20°C 至 +80°C（线圈和电缆）
带宽 （-3dB）：0.6Hz 至 5kHz
相移（45 至 65Hz）：< 0.5°
精度（典型值）读数的 ±1.0%（20% 至 120% FS，25°C）
额定负载：5Ω 至 1.25Ω
线圈长度：300 毫米、500 毫米、700 毫米或 1000 毫米（可根据要求提供更长的线圈）。
电缆长度：1m 或 2.5m（可根据要求提供更长的线圈）。

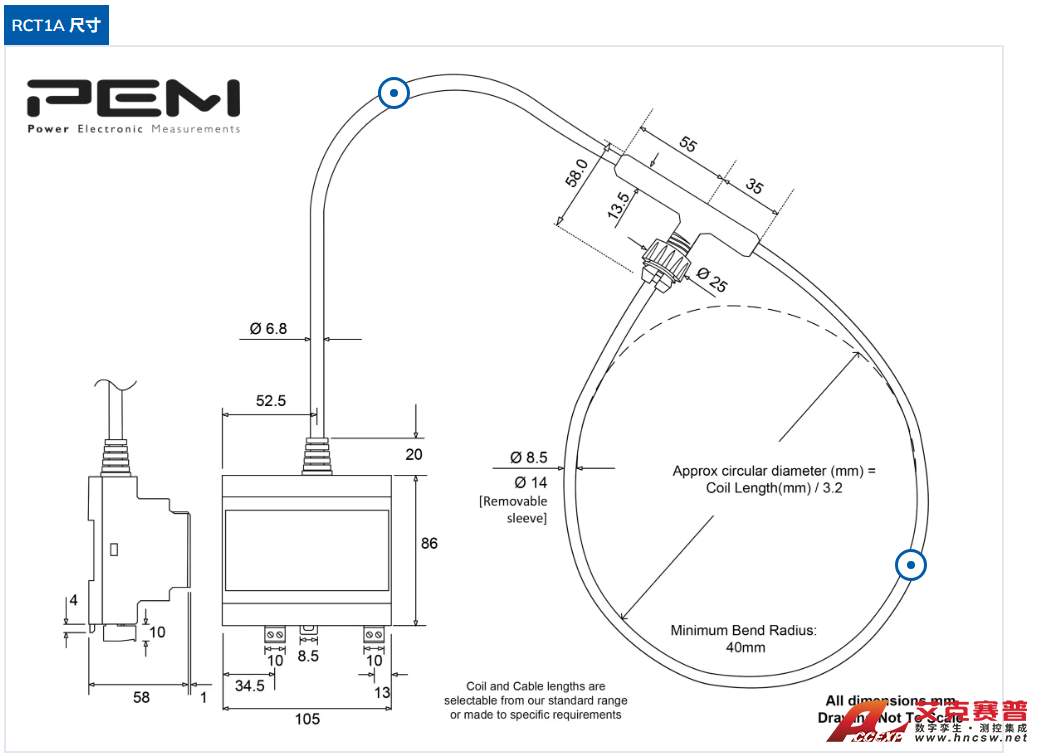

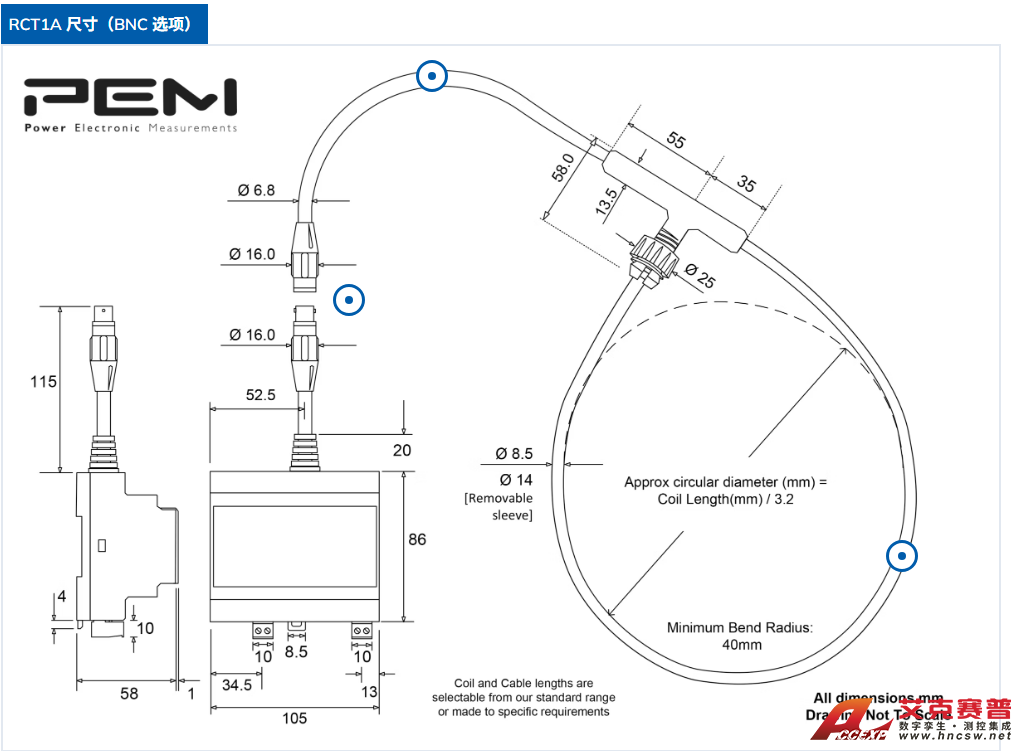

产品尺寸
