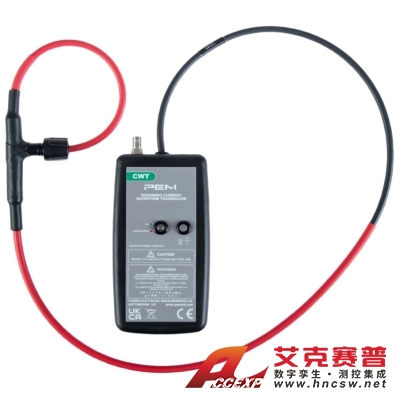

PEM CWT | CWTLF系列罗氏线圈 电流探头传感器是一种灵活的夹式罗氏探头，具有扩展的低频带宽。这使得它非常适合工频和谐波电流分析、测量长持续时间脉冲或测量频率分量仅为几赫兹的大大小故障电流。
PEM CWT | CWTLF系列罗氏线圈 电流探头传感器针对低频测量进行了优化的宽带交流电流探头，具有 BNC 输出，可连接到大多数类型的示波器或数据采集设备。
PEM CWT | CWTLF系列主要特点
从亚赫兹到> 100kHz 的可预测相位响应。
低压低失真，用于测量长电流脉冲。
高频工作到 MHz。
额定电流从 300A pk 到 300kA pk。
标准线圈长度（周长）为 300 毫米至 1000 毫米，但更长的线圈长度也随时可用。
线圈绝缘10kV峰值。
静电屏蔽罗氏线圈可衰减来自 50/60Hz 电压源和快速电压瞬变的干扰。
PEM CWT | CWTLF系列应用
工频 50/60Hz 测量和高阶谐波
测量极低频率的大电流，例如电机/发电机故障或短路电流。与电流互感器相比，低频时没有降额。
脉冲电流和具有更长持续时间脉冲的脉冲功率测量。
在存在大直流电流的情况下测量小交流电流（例如，监控电容器纹波）。
测量难以到达的导体（例如紧密封装的母线）中的电流。
标准与合规性
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
PEM CWT | CWTLF系列产品型号
| 型号 | 灵敏度(mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 衰减(%/ms) | 低频带宽(-3dB)Hz | 峰值di/dt (kA/μs) | 高频带宽 (-3dB)MHz | 高频带宽 (-3dB)MHz_1 |
| 300mm线圈 | 700mm线圈 | |||||||
| CWTLF/1 | 20 | 300 | 15 | 0.47 | 0.5 | 2.5 | 1.6 | 0.75 |
| CWTLF/3 | 10 | 600 | 15 | 0.24 | 0.25 | 5 | 1.6 | 0.75 |
| CWTLF/6 | 5 | 1.2k | 15 | 0.19 | 0.2 | 10 | 1.6 | 0.75 |
| CWTLF/15 | 2 | 3.0k | 15 | 0.09 | 0.1 | 11 | 1.6 | 0.75 |
| CWTLF/30 | 1 | 6.0k | 15 | 0.045 | 0.05 | 11 | 1.6 | 0.75 |
| CWTLF/60 | 0.5 | 12.0k | 15 | 0.018 | 0.02 | 11 | 1.6 | 0.75 |
| CWTLF/150 | 0.2 | 30.0k | 15 | 0.009 | 0.01 | 20 | 3.2 | 1.5 |
| CWTLF/300 | 0.1 | 60.0k | 10 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/600 | 0.05 | 120.0k | 5 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/1500 | 0.02 | 300.0k | 4 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
DI/DT 额定值
这些是“绝对最大 di/dt 额定值”，不得超过该值。
| 类型 | 绝对最大峰值 di/dt | 绝对最大rms di/dt |
| CWTLF/1 至 CWTLF/60 | 11kA/μs | 0.8kA/μs |
| CWTLF/150及以上 | 20kA/μs | 0.8kA/μs |
PEM CWT | CWTLF系列技术规格
输出
±6V pk 对应于≥ 100kΩ 的“峰值电流”（推荐例如 DC1MΩ 示波器）。
不建议将CWTLF用于驱动50Ω负载
准确性
校准至 ±0.2% 读数，罗氏线圈环路中的导体中心。
线圈中的导体位置（对于直径为 10 毫米的导体）通常为 ±1% 读数。
线性度（电流大小）0.05% 读数。
直流偏移
25°C 时最大 ±3mV
温度
线圈和电缆 -20°C 至 +100°C
积分器电子设备 0°C 至 +40°C
线圈电压
10kV pk -- 对地安全峰值工作电压。
额定值通过 15kV rms、50Hz、60 秒耐压测试确定。
CWTLF 线圈包括一个可拆卸的硅胶套管，可提供额外的坚固机械保护。
电缆长度
1m、2.5m 或 4m（从线圈到电子设备的电缆长度）。
（可根据要求提供更长的电缆）。
线圈长度
300 毫米、500 毫米、700 毫米或 1000 毫米。
（可根据要求提供更长的线圈）。
电池选项
B
碱性电池 -- 4 节 1.5V AA 碱性电池。
外部电源适配器断开电池并为设备供电。R
可充电电池 -- 4 节 1.2V 镍氢电池。
外部电源适配器涓流为电池充电并为设备供电。

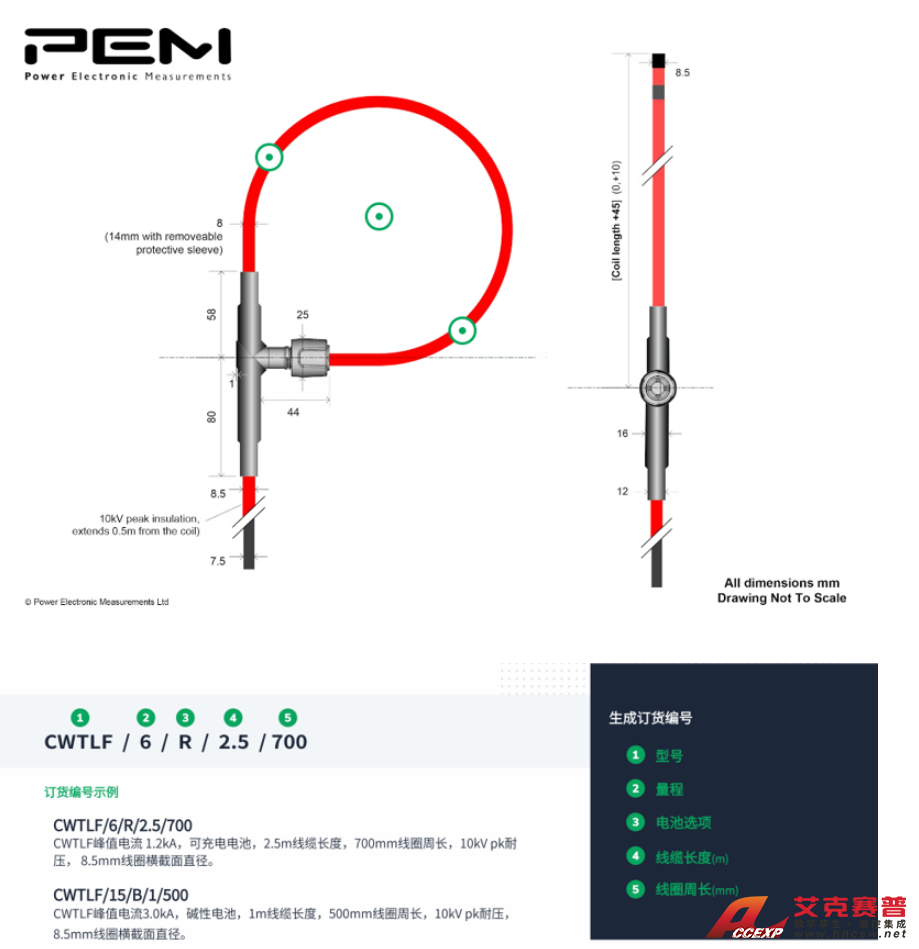

产品尺寸
