PEM CWT | CWTUMHF-F系列罗氏线圈 电流探头传感器
名称：仪器附件及传感器
品牌：PEM
型号：CWTUMHF-F系列
简介：PEM CWT | CWTUMHF-F系列罗氏线圈 电流探头传感器一种新型屏蔽“叉形”结构的罗氏示波器电流探头，具有出色的 dV/dt 抑制能力和 30MHz 带宽。PEM CWT | CWTUMHF-F系列CWTUMH-F 采用 55mm...
申请服务
- 产品介绍
PEM CWT | CWTUMHF-F系列罗氏线圈 电流探头传感器一种新型屏蔽“叉形”结构的罗氏示波器电流探头，具有出色的 dV/dt 抑制能力和 30MHz 带宽。
PEM CWT | CWTUMHF-F系列CWTUMH-F 采用 55mm 的新型屏蔽“叉形”线圈长度和 1.7mm 横截面直径，提供 30MHz （-3dB） 带宽。 CWTUMHF-F是CWTUM-F的静电屏蔽版本，是PEM原始CWT超迷你系列的延伸。新颖的机械结构可以减小罗氏线圈的整体尺寸，从而减小探头对被测电路的影响。这简化了密集电力电子电路中的测量。具有 BNC 输出的宽带交流电流探头，可连接到大多数类型的示波器或数据采集设备。
PEM CWT | CWTUMHF-F系列特征
新颖的“叉形”结构，线圈长度为 55 毫米。
宽工作温度 -40°C 至 +125°C。
额定电流从 60A pk 到 12kA pk。
线圈绝缘 1.2kV pk。
峰值 di/dt 能力高达 100kA/μs。
屏蔽的“HF”版本，横截面直径为 1.7 毫米。
优异的电压抗扰度
HF （-3dB） 30MHz
PEM CWT | CWTUMHF-F系列应用
电力电子电路中的开关电流波形：
MOSFET 或 IGBT 器件小至 TO-220、D2PAK等SMT功率器件。
测量功率器件中半导体键合线的功率损耗。
监测小型电感器、电容器、缓冲电路等的电流。
在存在大直流电流的情况下测量小交流电流（例如，监控电容器纹波）。
电源转换器开发和诊断。
测量工频到射频应用中的高频正弦、脉冲或瞬态电流。
标准和批准
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
PEM CWT | CWTUMHF-F系列产品型号
| 型号 | 灵敏度(mV/A) | 峰值电流(A) | 峰值di/dt (kA/μs) | 噪声 (mVp-p) | 衰减(%/ms) | 低频带宽(-3dB)Hz | 高频带宽(-3dB)MHz |
| CWTUMHF-F(抗干扰/高频型号-1.7mm厚度) | 55mm线长 | ||||||
| CWTUMHF-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 30 |
| CWTUMHF-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 30 |
| CWTUMHF-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 30 |
| CWTUMHF-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 30 |
| CWTUMHF-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 30 |
| CWTUMHF-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 30 |
| CWTUMHF-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 30 |
| CWTUMHF-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 30 |
DI/DT 额定值
这些是“绝对最大 di/dt 额定值”，不得超过该值。
| 类型 | 绝对最大峰值 di/dt | 绝对最大rms di/dt |
| CWTUMHF-F | 100kA/μs | 1.0kA/μs |
PEM CWT | CWTUMHF-F系列技术规格
输出：±6V pk 对应于≥ 100kΩ 的“峰值电流”（推荐，例如 DC1MΩ 示波器）。±2V pk，灵敏度为 50Ω 标称值的一半。
准确性：校准至读数的 ±0.2%，导体位于“理想导体位置”区域。“理想导体位置”区域（对于直径 5 毫米的导体）中的导体位置变化通常为读数的 ±1%。线性度（含电流幅度）读数的 0.05%
直流偏移：25°C 时最大 ±3mV
温度：线圈和电缆 -40°C 至 +125°C，积分器 0°C 至 +40°C
线圈电压：1.2kV pk。对地安全峰值工作电压。额定值由 3kV rms、50Hz、60 秒闪光测试确定。
电缆长度：1m（从线圈到电子设备的电缆长度）。（可根据要求提供更长的电缆）。
线圈长度：55 毫米（可根据要求提供更长的线圈）。
电池选项
B
碱性电池 -- 4 节 1.5V AA 碱性电池。
外部电源适配器断开电池并为设备供电。R
可充电电池 -- 4 节 1.2V 镍氢电池。
外部电源适配器涓流为电池充电并为设备供电。

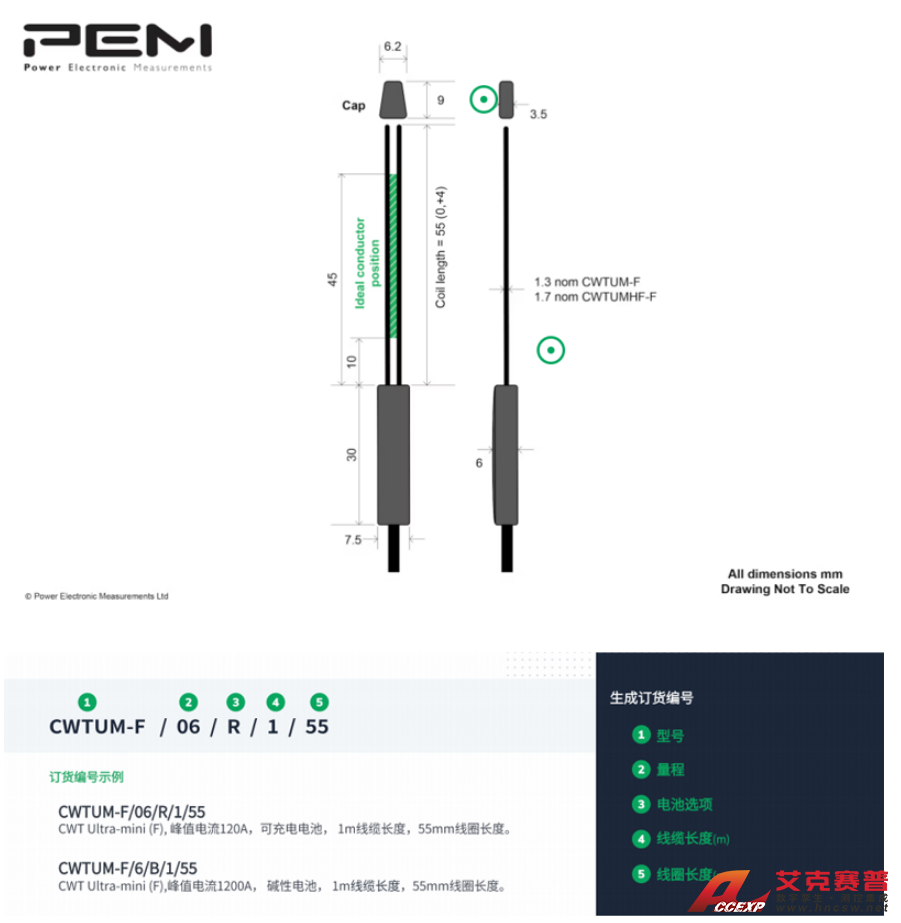

PEM CWT | CWTUMHF-F系列产品尺寸
