PEM CWT | CWT Ultra-mini系列罗氏线圈 电流探头传感器
名称：仪器附件及传感器
品牌：PEM
型号：CWT Ultra-mini系列
简介：PEM CWT | CWT Ultra-mini系列罗氏线圈 电流探头传感器超迷你型（CWTUM）具有极薄的夹式线圈，横截面通常为1.6mm。 使用如此薄的线圈，即使是最难触及的电力电子转换器部件，也可以接触到被测电路的干扰，而对被测电路的...
申请服务
- 产品介绍

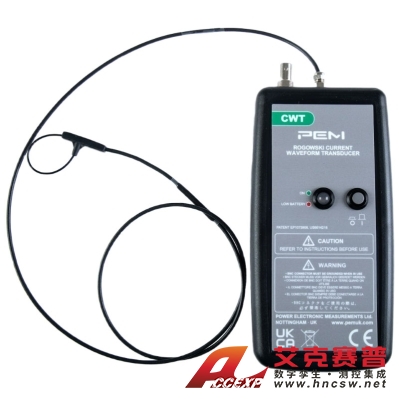

PEM CWT | CWT Ultra-mini系列罗氏线圈 电流探头传感器超迷你型（CWTUM）具有极薄的夹式线圈，横截面通常为1.6mm。 使用如此薄的线圈，即使是最难触及的电力电子转换器部件，也可以接触到被测电路的干扰，而对被测电路的干扰可以忽略不计。CWT Ultra-mini是一款具有BNC输出的宽带交流电流探头，可连接到大多数类型的示波器或数据采集设备。
PEM CWT | CWT Ultra-mini系列特征
宽工作温度 -40°C 至 +125°C。
（-3dB） 带宽从几 Hz 到 30MHz。
仅以几个 pH 值对被测电路进行负载。
线圈绝缘 1.2kV pk。
标准线圈长度（周长）为 80 毫米。更长的线圈长度随时可用。
1.7 毫米（最大）横截面直径。
峰值 di/dt 能力高达 100kA/μs。
额定电流从 30A pk 到 30kA pk。
PEM CWT | CWT Ultra-mini系列应用
电力电子电路中的开关电流波形：小至 TO-220 或 TO-47 的 MOSFET 或 IGBT 器件。
测量功率器件中半导体键合线的功率损耗。
监测小型电感器、电容器、缓冲电路等的电流。
在存在大直流电流的情况下测量小交流电流（例如，监控电容器纹波）。
电源转换器开发和诊断。
测量工频到射频应用中的高频正弦、脉冲或瞬态电流。
标准和批准
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
PEM CWT | CWT Ultra-mini系列产品型号
| 型号 | 灵敏度(mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 跌落(%/ms) | 低频带宽(-3dB)Hz | 峰值di/dt (kA/μs) | 高频带宽 (-3dB)MHz |
| CWTUM/015 | 200 | 30 | 20 | 80 | 116 | 2 | 30 |
| CWTUM/03 | 100 | 60 | 20 | 65 | 67 | 4 | 30 |
| CWTUM/06 | 50 | 120 | 15 | 35 | 34 | 8 | 30 |
| CWTUM/1 | 20 | 300 | 15 | 9 | 9.2 | 20 | 30 |
| CWTUM/3 | 10 | 600 | 10 | 6 | 6.2 | 40 | 30 |
| CWTUM/6 | 5 | 1.2k | 10 | 3 | 3.2 | 70 | 30 |
| CWTUM/15 | 2 | 3.0k | 5 | 2 | 2 | 70 | 30 |
| CWTUM/30 | 1 | 6.0k | 5 | 1.5 | 1.5 | 70 | 30 |
| CWTUM/60 | 0.5 | 12.0k | 5 | 1 | 1 | 100 | 30 |
| CWTUM/150 | 0.2 | 30.0k | 5 | 1 | 1 | 100 | 30 |
DI/DT 额定值
这些是“绝对最大 di/dt 额定值”，不得超过该值。
| 类型 | 绝对最大峰值 di/dt | 绝对最大rms di/dt |
| CWTUM 015 |03 |06 | 70kA/μs | 1.0kA/μs |
| CWTUM 1 |3 |6 |15 |30 | 70kA/μs | 1.2kA/μs |
| CWTUM 60 号 |150 | 100kA/μs | 1.2kA/μs |
PEM CWT | CWT Ultra-mini系列技术规格
输出：±6V pk 对应于≥ 100kΩ 的“峰值电流”（推荐例如 DC1MΩ 示波器）。±2V pk，灵敏度为标称值的一半，进入 50Ω。
准确性：校准至 ±0.2% 读数，罗氏线圈环路中的导体中心。线圈中的导体位置（对于直径为 2 毫米的导体）通常为 ±2% 读数。线圈中的导体位置（对于直径为 10 毫米的导体）
通常为 ±1% 读数。线性度（电流大小）0.05% 读数。
直流偏移：25°C 时最大 ±3mV
温度：线圈和电缆 -40°C 至 +125°C，积分器 0°C 至 +40°C
线圈电压：1.2kV pk，对地安全峰值工作电压。额定值由 3kV rms、50Hz、60 秒闪光测试确定。
电缆长度：1m（从线圈到电子设备的电缆长度）。（可根据要求提供更长的电缆）。
线圈长度：80 毫米（可根据要求提供更长的线圈）。
电池选项
B
碱性电池 -- 4 节 1.5V AA 碱性电池。
外部电源适配器断开电池并为设备供电。R
可充电电池 -- 4 节 1.2V 镍氢电池。
外部电源适配器涓流为电池充电并为设备供电。

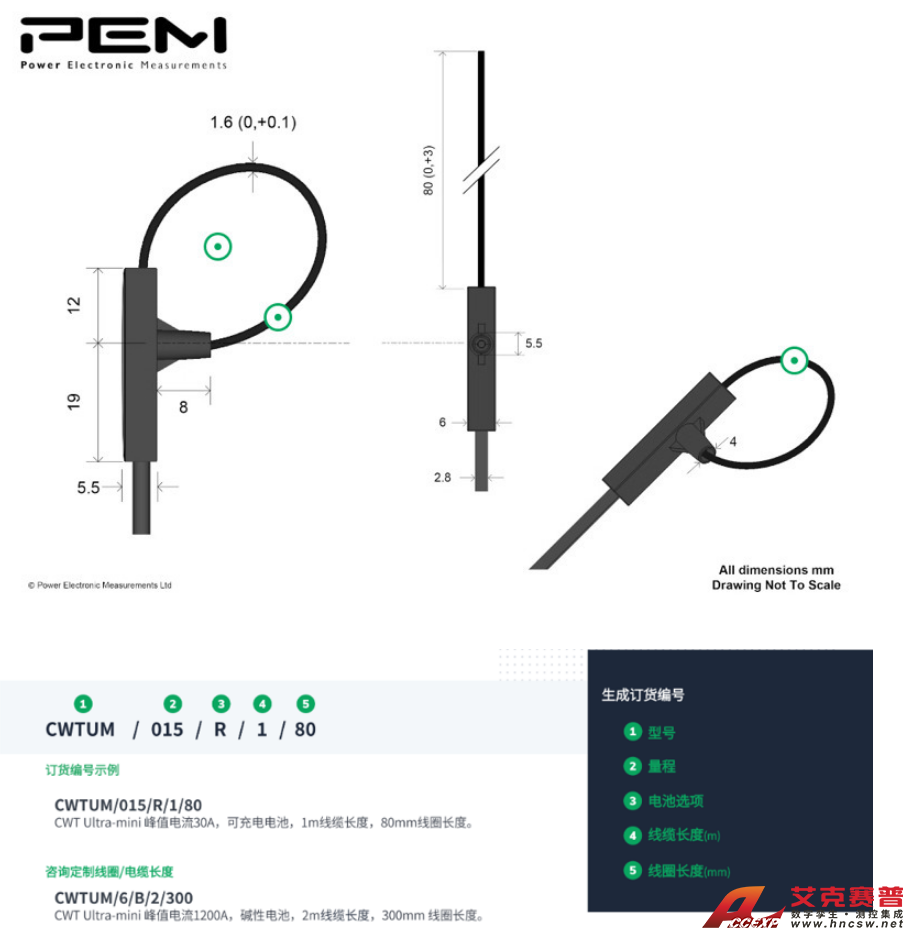

PEM CWT | CWT Ultra-mini系列产品尺寸
