PEM CWT | CWTMini50HF系列罗氏线圈 电流探头传感器
名称：仪器附件及传感器
品牌：PEM
型号：CWTMini50HF系列
简介：PEM CWT | CWTMini50HF系列罗氏线圈 电流探头传感器一种新型屏蔽式夹式罗氏示波器电流探头，具有出色的 dV/dt 抑制能力和 50MHz 带宽。CWTMini50HF采用周长100mm、横截面直径3.5mm的新型屏蔽环绕线...
申请服务
- 产品介绍

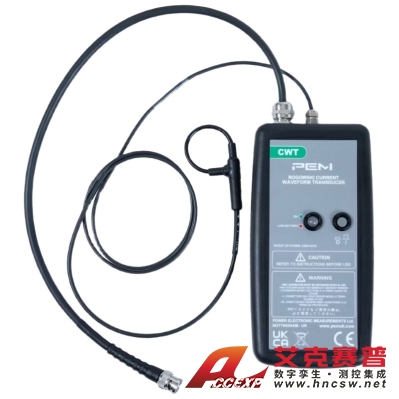

PEM CWT | CWTMini50HF系列罗氏线圈 电流探头传感器一种新型屏蔽式夹式罗氏示波器电流探头，具有出色的 dV/dt 抑制能力和 50MHz 带宽。
CWTMini50HF采用周长100mm、横截面直径3.5mm的新型屏蔽环绕线圈，提供50MHz（-3dB）带宽。 该屏蔽提高了线圈暴露于快速dV/dt瞬变的电路中的电流测量性能;例如，在测量具有高阻断电压的半导体器件中的快速电流瞬变时。CWTMini50HF 是一款宽带电流探头，具有固定的 0.5m BNC 输出，可连接到大多数类型的示波器或数据采集设备。
PEM CWT | CWTMini50HF系列主要特点
一种新型静电屏蔽罗氏线圈 - 对快速本地 dV/dt 瞬变或 50/60Hz 大电压的干扰具有出色的抗扰度。
宽工作温度 -40°C 至 +125°C。
（-3dB）带宽高达50MHz。
上升时间 12.5ns（对于 100mm 线圈）。
额定电流从 30A pk 到 30kA pk。
标准线圈长度（周长）为 100 毫米或 200 毫米。
薄线圈横截面直径为 3.5mm，用于 2kV pk 绝缘，4.5mm 用于 5kV pk 线圈。
PEM CWT | CWTMini50HF系列应用
半导体开关波形（器件损耗）。
电力电子电路中的开关电流波形，例如：
小至 TO-247 的 MOSFET 或 IGBT 器件。测量半导体中的功率损耗。
监测小型电感器、电容器、缓冲电路等的电流。
在存在大直流电流的情况下测量小交流电流（例如，监控电容器纹波）。
电源转换器开发和诊断。
测量工频到射频应用中的高频正弦、脉冲或瞬态电流。
标准与合规性
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032
PEM Ltd 已通过 ISO9001：2015 标准认证
专利产品
PEM CWT | CWTMini50HF系列产品型号
| 型号 | 灵敏度(mV/A) | 峰值电流(A) | 峰值di/ dt(kA/μs) | 噪声 (mVp-p) | 衰减(%/ms) | 低频带宽(-3dB)Hz | 高频带宽(-3dB)MHz | |
| CWTMini50HF系列 | 100mm线圈 | 200mm线圈 | ||||||
| CWTMini50HF/015 | 200 | 30 | 2.0 | 20 | 85 | 150 | 50 | 36 |
| CWTMini50HF/03 | 100 | 60 | 4.0 | 18 | 78 | 100 | 50 | 36 |
| CWTMini50HF/06 | 50 | 120 | 8.0 | 12 | 70 | 75 | 50 | 36 |
| CWTMini50HF/1 | 20 | 300 | 20 | 10 | 53 | 50 | 50 | 36 |
| CWTMini50HF/3 | 10 | 600 | 40 | 15 | 11 | 12 | 50 | 36 |
| CWTMini50HF/6 | 5.0 | 1.2K | 80 | 15 | 5.5 | 6.0 | 50 | 36 |
| CWTMini50HF/15 | 2.0 | 3.0K | 80 | 12 | 2.8 | 3.0 | 50 | 36 |
| CWTMini50HF/30 | 1.0 | 6.0K | 100 | 12 | 1.5 | 1.5 | 50 | 36 |
| CWTMini50HF/60 | 0.5 | 12.0K | 100 | 10 | 1.0 | 1.0 | 50 | 36 |
| CWTMini50HF/150 | 0.2 | 30.0K | 100 | 8.0 | 1.0 | 1.0 | 50 | 36 |
PEM CWT | CWTMini50HF系列技术规格
输出：±6V pk 对应于≥ 100kΩ 的“峰值电流”（推荐例如 DC1MΩ 示波器）。不建议将CWTMini50HF用于驱动50Ω负载。
准确性：校准至 ±0.2% 读数，罗氏线圈环路中的导体中心。线圈中的导体位置（对于直径为 2 毫米的导体）通常为 ±2% 读数。线圈中的导体位置（对于直径为 10 毫米的导体）通常为 ±1% 读数。线性度（电流大小）0.05% 读数。
直流偏移：25°C 时最大 ±3mV
温度：线圈和电缆 -40°C 至 +125°C，积分器电子设备 0°C 至 +40°C
线圈电压：2kV pk（3.5mm 厚线圈）。5kV pk（4.5mm 厚线圈）。安全峰值工作电压对地。
电缆长度：1m（从线圈到电子设备的电缆长度）。（可根据要求提供更长的电缆）。
线圈长度：100 毫米或 200 毫米。（可根据要求提供更长的线圈）。
电池选项：
B
碱性电池 -- 4 节 1.5V AA 碱性电池。
外部电源适配器断开电池并为设备供电。R
可充电电池 -- 4 节 1.2V 镍氢电池。
外部电源适配器涓流为电池充电并为设备供电。
