PEM CWTHF系列罗氏线圈 电流探头传感器
名称：仪器附件及传感器
品牌：PEM
型号：CWTHF系列
简介：PEM CWTHF系列罗氏线圈 电流探头传感器结合了易于使用的薄型、柔性夹式罗氏线圈和准确复制快速开关电流波形的能力，无论是正弦波、准正弦波、PWM 波还是脉冲波。PEM CWTHF系列主要特点获得专利的静电屏蔽线圈，对 50/60Hz 电...
申请服务
- 产品介绍

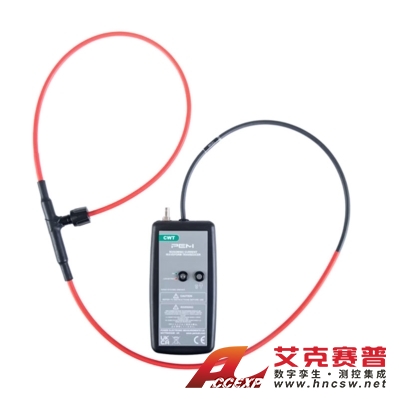

PEM CWTHF系列罗氏线圈 电流探头传感器结合了易于使用的薄型、柔性夹式罗氏线圈和准确复制快速开关电流波形的能力，无论是正弦波、准正弦波、PWM 波还是脉冲波。
PEM CWTHF系列主要特点
获得专利的静电屏蔽线圈，对 50/60Hz 电压场和快速电压瞬变具有出色的抗扰度。
型号覆盖 0.03Hz 至 30MHz 的范围。
额定电流从 30A pk 到 300kA pk。
峰值 di/dt 能力高达 120kA/μs。
线圈绝缘 10kV pk。
8.5 毫米（最大）线圈横截面直径。
仅以几个 pH 值对被测电路进行负载。
标准线圈长度为 300 毫米至 1000 毫米，但更长的线圈长度也随时可用。
PEM CWTHF系列应用
电力电子开关电路中的电流瞬态测量。
雷击测量。
电源转换器开发和诊断。
高频 （hf） 正弦电流，例如感应加热。
在存在大直流电流的情况下测量小交流电流（例如，监控电容器纹波）。
牵引、电机驱动和电力网络中的 EMC 测量。
测量故障电流或脉冲电源应用中的电流。
标准与合规性
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
专利产品
DI/DT 额定值
这些是“绝对最大 di/dt 额定值”，不得超过该值。
| 类型 | 绝对最大峰值 di/dt | 绝对最大rms di/dt |
| CWTHF/015 至 CWTHF/1 | 70kA/μs | 1.5kA/μs |
| CWTHF/3 至 CWTHF/1500 | 120kA/μs | 1.5kA/μs |
PEM CWT | CWTHF系列产品型号
| 型号 | 灵敏度(mV/A) | 峰值电流(A) | 峰值di/dt (kA/μs) | 噪声 (mVp-p) | 衰减(%/ms) | 低频带(-3dB)Hz | 高频带宽(-3dB)MHz | |
| CWTHF-抗干扰/高频型号 | ||||||||
| CWTHF/015 | 200 | 30 | 2.0 | 15 | 85 | 150 | 20 | 8 |
| CWTHF/03 | 100 | 60 | 4.0 | 11 | 78 | 105 | 20 | 8 |
| CWTHF/06 | 50 | 120 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
| CWTHF/1 | 20 | 300 | 20 | 6.0 | 50 | 50 | 20 | 10 |
| CWTHF/3 | 10 | 600 | 40 | 12 | 11 | 12 | 30 | 15 |
| CWTHF/6 | 5.0 | 1.2k | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
| CWTHF/15 | 2.0 | 3.0k | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
| CWTHF/30 | 1.0 | 6.0k | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
| CWTHF/60 | 0.5 | 12k | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
| CWTHF/150 | 0.2 | 30k | 120 | 5.0 | 0.8 | 0.8 | 30 | 15 |
| CWTHF/300 | 0.1 | 60k | 120 | 5.0 | 0.2 | 0.2 | 30 | 15 |
| CWTHF/600 | 0.05 | 120k | 120 | 5.0 | 0.06 | 0.05 | 30 | 15 |
| CWTHF/1500 | 0.02 | 300k | 120 | 5.0 | 0.035 | 0.03 | 30 | 15 |
技术规格
输出：±6V pk 对应于≥ 100kΩ 的“峰值电流”（推荐例如 DC1MΩ 示波器）。
±2V pk，灵敏度为标称值的一半 = 50Ω（CWTHF 型号仅 015HF 至 150HF）
准确性：校准至 ±0.2% 读数，罗氏线圈环路中的导体中心。
线圈中的导体位置（对于直径为 10 毫米的导体）通常为 ±1% 读数。
线性度（电流大小）0.05% 读数。
直流偏移：25°C 时最大 ±3mV
温度：线圈和电缆 -20°C 至 +100°C，积分器电子设备 0°C 至 +40°C
线圈电压：10kV pk -- 对地安全峰值工作电压。额定值通过 15kV rms、50Hz、60 秒耐压测试确定。CWT 和 CWTHF 线圈包括一个可拆卸的硅胶套管，可提供额外的坚固机械保护。
电缆长度：1m、2.5m 或 4m（从线圈到电子设备的电缆长度）。可根据要求提供更长的电缆。
线圈长度300 毫米、500 毫米、700 毫米或 1000 毫米。（可根据要求提供更长的线圈）。
电池选项：
B
碱性电池 -- 4 节 1.5V AA 碱性电池。
外部电源适配器断开电池并为设备供电。R
可充电电池 -- 4 节 1.2V 镍氢电池。
外部电源适配器涓流为电池充电并为设备供电。
PEM CWTHF系列产品尺寸
