PEM CWT | CWTMini系列罗氏线圈 电流探头传感器
名称：仪器附件及传感器
品牌：PEM
型号：CWTMini系列
简介：PEM CWT | CWTMini系列罗氏线圈 电流探头传感器带有小线圈的宽带交流电流探头，即使在电路中最难到达的部分也能进行测量。PEM CWT | CWTMini系列罗氏线圈周围有一个小夹子和宽带宽，使其可用于各种应用，例如工频和谐波电...
申请服务
- 产品介绍

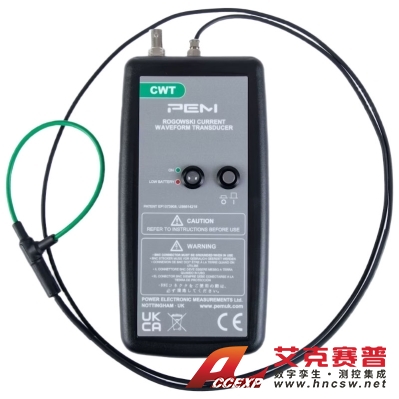

PEM CWT | CWTMini系列罗氏线圈 电流探头传感器带有小线圈的宽带交流电流探头，即使在电路中最难到达的部分也能进行测量。
PEM CWT | CWTMini系列罗氏线圈周围有一个小夹子和宽带宽，使其可用于各种应用，例如工频和谐波电流分析以及测量长持续时间脉冲。小线圈提供两种绝缘电压：2kV 峰值、3.5mm 横截面直径和 5kV 峰值、4.5mm。
PEM CWT | CWTMini系列主要特点
扩展的低频性能。
从 Hz 到 > 100kHz 的可预测相位响应。
低下垂失真，可测量较长的脉冲。
高频工作到 MHz。
额定电流从 60A pk 到 300kA pk。
标准线圈长度（周长）为 100 毫米或 200 毫米。
薄线圈横截面直径为 3.5mm，用于 2kV pk 绝缘，4.5mm 用于 5kV pk 线圈。
PEM CWT | CWTMini系列应用
工频 50/60Hz 测量和高阶谐波
脉冲电流和具有更长持续时间脉冲的脉冲功率测量。
在存在大直流电流的情况下测量小交流电流（例如，监控电容器纹波）。
电源转换器开发和诊断。
测量难以到达的导体中的电流，例如紧密排列的母线。
变速驱动器、UPS、电源系统或 SMPS 电路中的电能质量监控
PEM CWT | CWTMini系列标准与合规性
CE标志
符合 EMC EN61326-1 标准
符合IEC 61010-1;IEC 61010-2-032 标准
PEM Ltd 已通过 ISO9001：2015 标准认证
专利产品
PEM CWT | CWTMini系列产品型号
| 型号 | 灵敏度(mV/A) | 峰值电流(A) | 峰值di/ dt(kA/μs) | 噪声 (mVp-p) | 衰减(%/ms) | 低频带宽(-3dB)Hz | 高频带宽(-3dB)MHz | |
| 100mm线圈 | 200mm线圈 | |||||||
| CWTMini/03 | 100 | 60 | 1.0 | 15 | 6.6 | 7.0 | 10 | 5.0 |
| CWTMini/06 | 50 | 120 | 2.0 | 15 | 4.8 | 5.0 | 10 | 5.0 |
| CWTMini/1 | 20 | 300 | 2.5 | 12 | 3.6 | 4.0 | 20 | 15 |
| CWTMini/3 | 10 | 600 | 5.0 | 10 | 1.8 | 2.0 | 20 | 15 |
| CWTMini/6 | 5.0 | 1.2k | 10 | 10 | 0.8 | 0.9 | 20 | 15 |
| CWTMini/15 | 2.0 | 3.0k | 25 | 8.0 | 0.4 | 0.5 | 20 | 15 |
| CWTMini/30 | 1.0 | 6.0k | 40 | 7.0 | 0.25 | 0.3 | 20 | 15 |
| CWTMini/60 | 0.5 | 12k | 40 | 5.0 | 0.2 | 0.2 | 20 | 15 |
| CWTMini/150 | 0.5 | 30k | 40 | 5.0 | 0.1 | 0.1 | 20 | 15 |
| CWTMini/300 | 0.1 | 60k | 40 | 5.0 | 0.05 | 0.05 | 20 | 15 |
| CWTMini/600 | 0.05 | 120k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| CWTMini/1500 | 0.02 | 300k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
DI/DT 额定值
这些是“绝对最大 di/dt 额定值”，不得超过该值。
| 类型 | 绝对最大峰值 di/dt | 绝对最大rms di/dt |
| CWTMini | 40kA/μs | 1.0kA/μs |
PEM CWT | CWTMini系列技术规格
输出：±6V pk 对应于≥ 100kΩ 的“峰值电流”（推荐例如 DC1MΩ 示波器）。±2V pk，灵敏度为标称值的一半，设置为 = 50Ω。
准确性：校准至 ±0.2% 读数，罗氏线圈环路中的导体中心。线圈中的导体位置（对于直径为 2 毫米的导体）通常为 ±2% 读数。线圈中的导体位置（对于直径为 10 毫米的导体）通常为 ±1% 读数。线性度（电流大小）0.05% 读数。
直流偏移：25°C 时最大 ±3mV
温度：线圈和电缆 -20°C 至 +100°C，积分器电子设备 0°C 至 +40°C
线圈电压：2kV pk（3.5mm 厚线圈）。5kV pk（4.5mm 厚线圈）。安全峰值工作电压对地。
电缆长度：1m、2.5m 或 4m（从线圈到电子设备的电缆长度）。（可根据要求提供更长的电缆）。
线圈长度：100 毫米或 200 毫米。（可根据要求提供更长的线圈）。
电池选项：
B
碱性电池 -- 4 节 1.5V AA 碱性电池。
外部电源适配器断开电池并为设备供电。R
可充电电池 -- 4 节 1.2V 镍氢电池。
外部电源适配器涓流为电池充电并为设备供电。
PEM CWT | CWTMini系列产品尺寸
