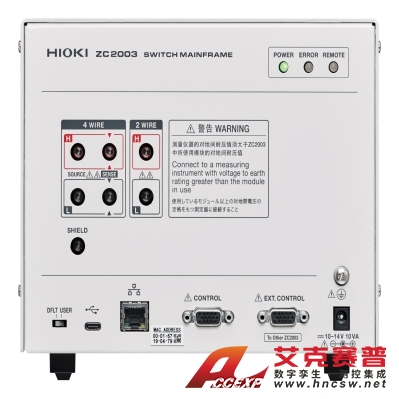

日置HIOKI ZC2003 扫描模块机架
名称：仪器附件及传感器
品牌：日置HIOKI
型号：ZC2003
简介：日置HIOKI ZC2003 扫描模块机架● 针对多电芯出货检查的高效方案● 考虑到阻抗测量的电路设计减少通道之间的误差● 采用半导体开关，提供高速切换和免维护● 极小的组合影响量，保障准确的测试结果● 各通道内置短路保护保险丝相邻通道功能...
申请服务
- 产品介绍

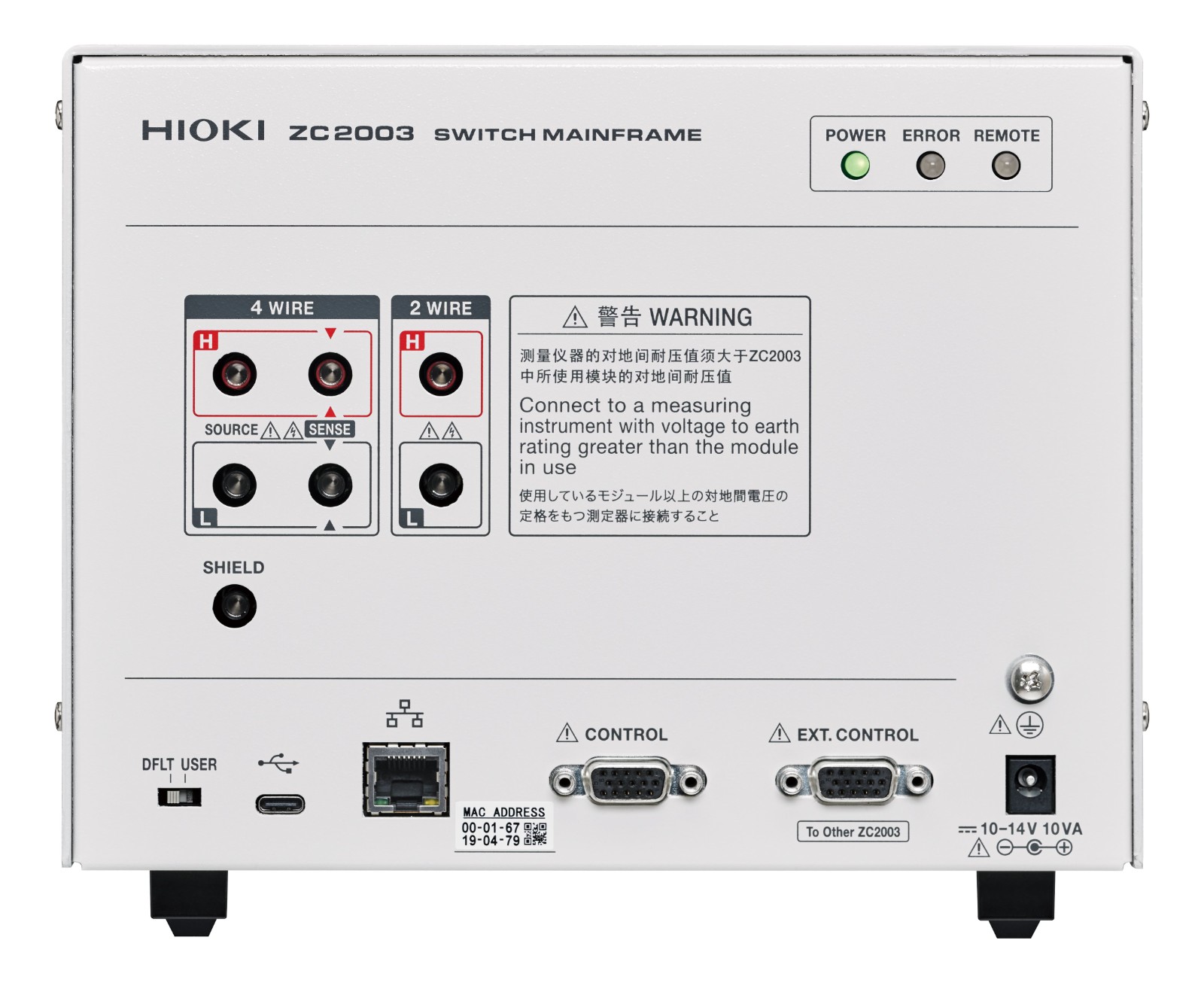

日置HIOKI ZC2003 扫描模块机架
● 针对多电芯出货检查的高效方案
● 考虑到阻抗测量的电路设计减少通道之间的误差
● 采用半导体开关，提供高速切换和免维护
● 极小的组合影响量，保障准确的测试结果
● 各通道内置短路保护保险丝

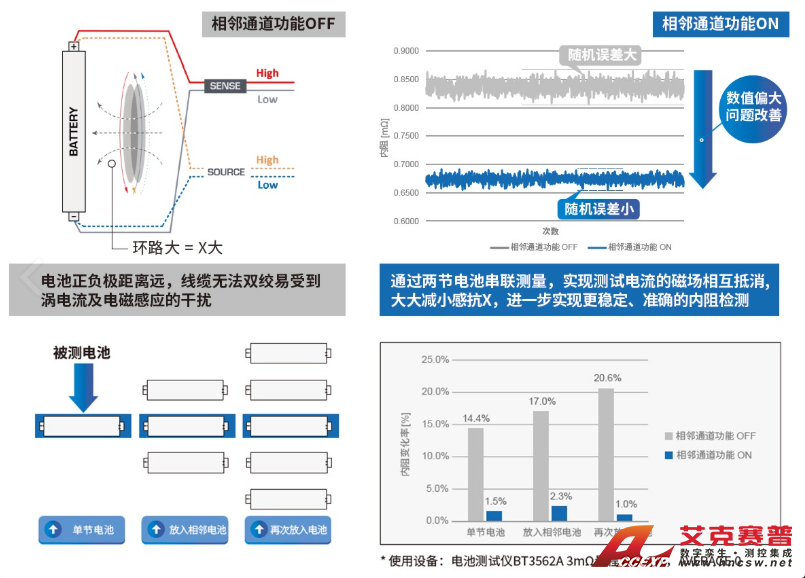

相邻通道功能
进一步提高检测系统的测量精度及稳定性，使用相邻通道功能，可以改善周边导体变化对测量结果的影响。
电池内阻不仅会随着感抗X的增大而增大；并且，随着周边导体的摆放位置不同，电池内阻逐渐增大。

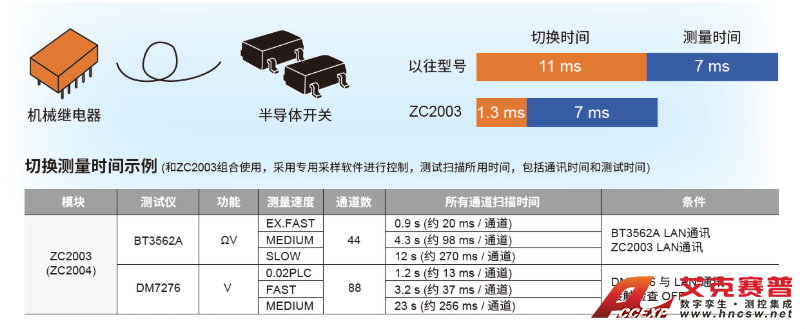

采用半导体开关阵列，更快的开关速度
由传统的机械式继电器替换为半导体开关，具有更小的布局面积，无需考虑使用寿命，以及更快的切换速度。
对应2线式/4线式测试的高速模块ZC2004具有1.3 ms的切换速度（不包括通讯时间）。

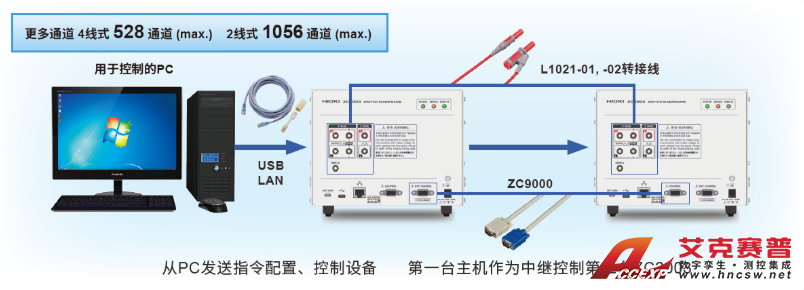

通道扩展功能，节约上位机端口
一般扩展开关主机，需要另外追加一个端口对第二台设备进行控制，若用专用线缆ZC9000连接第二台继电器主机，并且使用ZC2003的扩展功能，仅用一个端口便能控制两台继电器进行切换。（也可与第二台开关主机进行通讯）节约了上位机的端口个数。

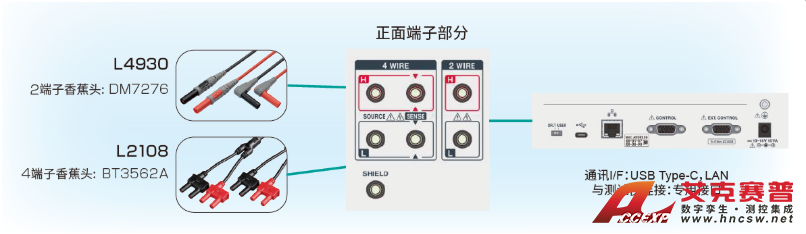

测试用线缆的案例，丰富的通讯接口
连接线与对应测试仪连接示例
小电阻高精度测量模式，适用于刀片电池的测量
4端子法中，从交流的测量电流中产生磁通量。 而且该磁通量会在周边金属中产生涡电流，来自该涡电流的磁通量会影响检测信号，从而使测量值产生误差。

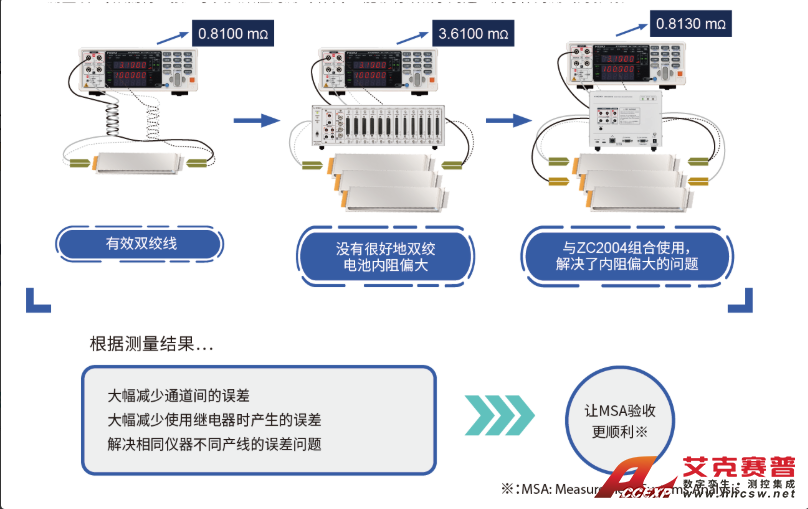

电池内阻测试偏差太大？ 使用ZC2004多路扫描模块即可解决
由于刀片电池的长度较长，且电池的极耳分布在电池两侧，H和L的线缆距离很远，无法进行可靠的双绞，从而形成了较大的电流环路，在测试中往往发现测试结果比真实值偏大。此外，在多通道测试的方案里，电芯被依次并排地放置在托盘中，受相邻电池外壳金属的影响，测试值也会发生变化。
采用多路扫描模块ZC2004的相邻通道功能进行切换测试后，可以有效地减少由线缆形状、配线方式而造成的测量误差，从而得到接近于真实数值的测试结果，且能够有效减小周边金属导体对测试的影响。

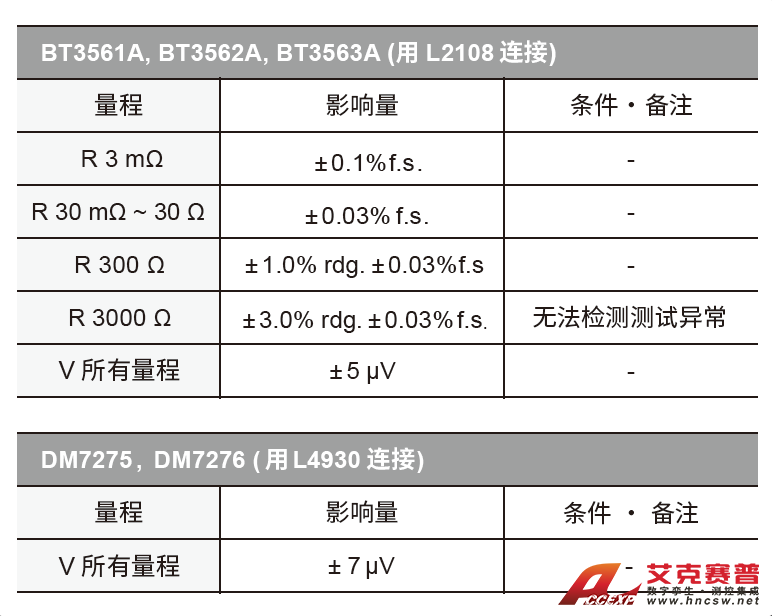

ZC2004追加影响量
详见图中表格
