日置HIOKI M7100 电压·温度模块
名称：仪器附件及传感器
品牌：日置HIOKI
型号：M7100
简介：日置HIOKI M7100 电压·温度模块● 适用于600 V~1500 V的电池包● 15ch、电压、温度(热电偶)● 高精度测量电芯电压● 高速获取数据，最快每5 ms输出所有单元的数据，支持HILS (使用LR8102的UDP输出时)...
申请服务
- 产品介绍

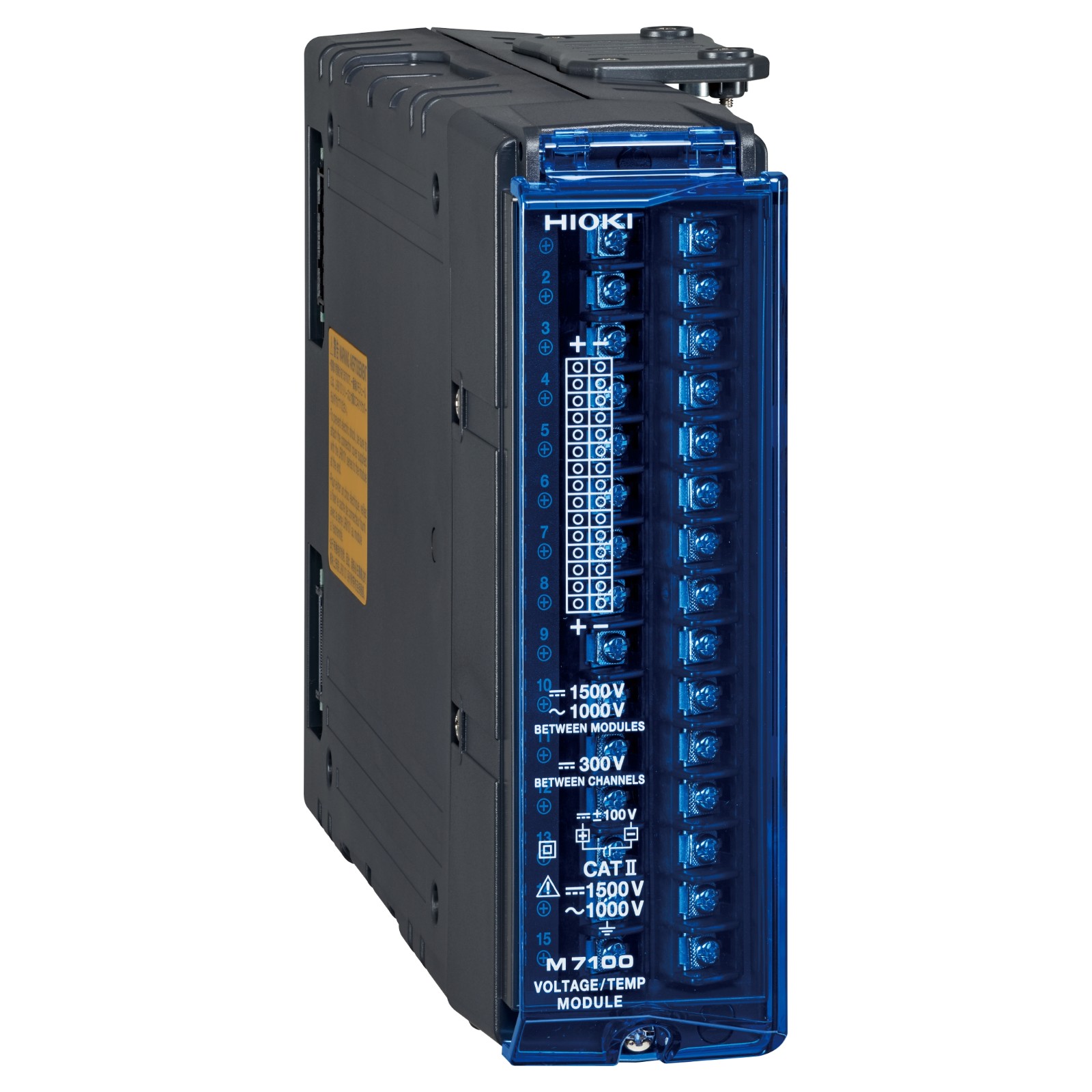

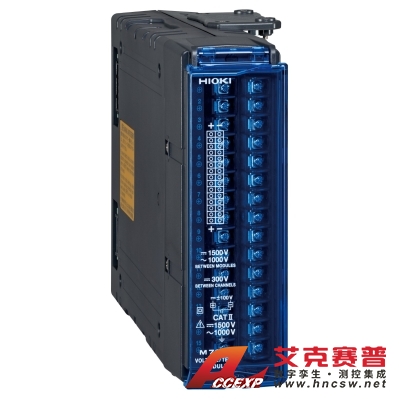

日置HIOKI M7100 电压·温度模块
● 适用于600 V~1500 V的电池包
● 15ch、电压、温度(热电偶)
● 高精度测量电芯电压
● 高速获取数据，最快每5 ms输出所有单元的数据，支持HILS (使用LR8102的UDP输出时)
【扩展性】增加模块数量，应对将来配备更多电芯的高压电池系统评估
该模块可以15ch、10ms 采样来测量电压和温度。
如果将使用的通道数限制为8ch，则可以使用5ms高速采样进行测量。
每台数据采集仪最多可连接10个测量模块，扩展到150ch。
符合EIA标准的19英寸机架，1层可容纳1台主机+6个测量模块，可构建90ch。
此外，高性能机型LR8102通过可选的光缆连接主机，可同步10台主机的采样，最多扩展至1500ch的测量通道。
由于具备可扩展性，所以可应对将来配备更多电池电芯的高压系统的评估需求。
【绝缘性】安全测试1500V电池包的电芯电压
对地电压：DC 1500 V (CAT II) 绝缘
符合 EN IEC 61010 安全标准
虽然每个电池电芯本身的电压低至约4V，但为了安全测量目前使用的800V电池包中每个电芯的电压，需要最大额定对地电压为DC 800 V 或更高的测量仪器。
M7100 的最大额定对地电压为 1500 V，使其能够轻松、安全地测试 800 V 的电池。
它还可以测量超过800V的电池包和超过1000V的ESS等储能系统中每个电芯的电压和温度。
【高速性】最快可以每 5 ms 的速度一次性输出所有电芯数据并支持 HILS：使用 LR8102 时
使用 UDP 通信（*1）可以将数据持续高速传输到主机系统。
它以最快 5 ms 的速度(*2) 执行高速采样并输出即时数据。
*1: UDP通信是可以与数据采集仪LR8102一起使用的功能。
*2: 可以在测量通道为 1ch 至 8ch 时设置5 ms 采样。（仅电压）
数据采集仪可以最快5 ms的间隔持续获取测量的电芯电压数据，因此该数据可用于HILS等实时模拟。
此外，还可以通过观测使用功率测量模块M7103测量出来的总电压和单节电芯电压的适配度，来全面分析充放电的特性。
【测量性能】可准确测量电池电芯电压
因为测量模块的信号输入电阻设计成至少 100 MΩ，所以能尽可能最大限度地减少数据采集仪的泄漏电流。
此外，还配备了锂电池的6V量程和燃料电池的2V量程，可以18bit的A/D分辨率高精度测量电芯电压。
