美国PCB EX356A73高温三轴加速度传感器

产品简介:

美国PCB EX356A73高温三轴加速度传感器产品用于工厂生产和设计人员以及研发组织的现场测试,从来获取关键数据。除精密小型传感器外,美国PCB加速度传感器EX356A73高温三轴用于工业机器振动监控。由于不同的测试和工业环境有不同的安装条件,所以PCB制造的加速度计美国...

关注领取礼品

详细介绍
美国PCB EX356A73高温三轴加速度传感器产品用于工厂生产和设计人员以及研发组织的现场测试,从来获取关键数据。除精密小型传感器外,美国PCB加速度传感器EX356A73高温三轴用于工业机器振动监控。由于不同的测试和工业环境有不同的安装条件,所以PCB制造的加速度计美国PCB加速度传感器EX356A73高温三轴有各种不同的灵敏度、温度、频率响应、振幅响应、外形和引线的接地配置以满足不同的需求。


微型陶瓷剪切ICP®加速度计采用高灵敏度的压电陶瓷传感元件,具有出色的信噪比,高测量分辨率,是进行低水平振动测量的理想选择。由于其固有的更高灵敏度,陶瓷ICP®加速度计的组装质量可以比同类石英单元小,因此传感器重量更轻,频率响应更高,本底噪声更低。

为了进一步降低传感器的质量,所有陶瓷剪切加速度计都采用坚固,轻质,激光焊接,密封,钛或铝外壳。通过轻量传感器的质量,减少质量负载效应,所获得数据的准确性。电荷输出微型加速度计的工作温度高达+ 500°F(+ 260°C),允许在极端环境和现有的电荷放大系统中进行测量。

美国PCB EX356A73高温三轴加速度传感器具有多种灵敏度,可满足特定的应用要求。选择微型,轻便的装置,以实现高频响应,*小化质量负载,以及安装在空间受限的位置。薄型设计非常适用于车身外板的道路或风洞测试。通孔安装单元简化了轴和电连接器的方向,同时控制沿试样的电缆布线。滤波输出单元避免了发动机NVH和传动系测量可能遇到的高频过载。

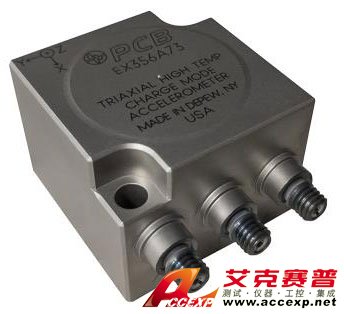

美国PCB EX356A73高温三轴加速度传感器

优点:                                                                              应用:

没有活动部件提供耐用性                                               跌落测试和封装测试
刚性赋予高频范围                                                        小型组件认证测试
轻质结构可*大限度地减少质量负荷                                低振幅振动测量
众多配置选项                                                               高频应用
用螺钉,螺柱或粘合剂安装                                            空间限制安装
提供石英元素(用于热稳定性)
或陶瓷元素(用于高测量分辨率)




美国PCB EX356A73高温三轴加速度传感器参数:
带UHT-12™元件的电荷输出三轴加速度计,适用于高达+ 900 F,3.2 pC / g,500 g测量范围,±5%频率范围(*高4 kHz),三个10-32侧面连接器,外壳隔离的环境
灵敏度:3.2 pC / g(.33 pC /(m /s²))
测量范围:500 g pk(4905 m /s²pk)
频率范围:(+/- 5%)4 kHz(4 kHz)
温度范围:-67至900°F(-55至482°C)
电连接器:10-32同轴插座
重量:6.0盎司(170克)

美国PCB EX356A73高温三轴加速度传感器性能
灵敏度 3.2 pC /克 0.33 pC /(m /s²)
测量范围 500克包 4905 m /s²包
频率范围(+/- 5%) 4 kHz的 4 kHz的 [2]
共振频率 ≥25kHz ≥25kHz
非线性 1%FS 1%FS [1]
横向灵敏度 ≤5% ≤5%
环境因素
过载极限(冲击) 3000克包 29400 m /s²包
温度范围 -67至900°F -55至482°C
温度响应 +/-见图表%/°F +/-见图表%/°F [3]
基本应变敏感性 .003克/微秒 .029(m /s²)/ µε [3]
辐射暴露极限(积分中子通量) 1E10牛顿/平方厘米 1E10牛顿/平方厘米
辐射暴露极限(积分伽马通量) 1E8拉德 1E8拉德
电的
电容 120 pF 120 pF [3]
绝缘电阻(在70°F [21°C]时) > 1哥 > 1哥
绝缘电阻(900°F下) > 100欧姆 > 100欧姆
电气隔离(外壳) > 1E6欧姆 > 1E6欧姆
输出极性
物理
感应元件 UHT-12™ UHT-12™
感应几何 剪力 剪力
筑屋材料 镍合金 镍合金
封口 密闭 密闭
尺寸-长度 1.35英寸 34.3毫米
尺寸-宽度 1.35英寸 34.3毫米
尺寸-高度 1.00英寸 25.4毫米
重量 6.0盎司 170克 [3]
电连接器 10-32同轴插孔 10-32同轴插孔
安装 通孔 通孔
安装扭矩 18至20磅 2至2.3 Nm
