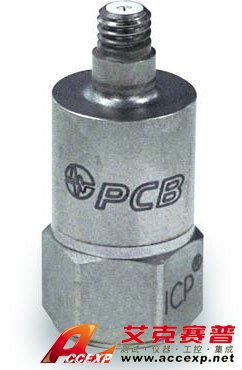

美国PCB 320C02三轴加速度传感器

产品简介:

美国PCB加速度传感器320C02高温三轴产品用于工厂生产和设计人员以及研发组织的现场测试,从来获取关键数据。除精密小型传感器外,美国PCB加速度传感器320C02高温三轴用于工业机器振动监控。由于不同的测试和工业环境有不同的安装条件,所以PCB制造的加速度计美国PCB加...

关注领取礼品

详细介绍
美国PCB加速度传感器320C02高温三轴产品用于工厂生产和设计人员以及研发组织的现场测试,从来获取关键数据。除精密小型传感器外,美国PCB加速度传感器320C02高温三轴用于工业机器振动监控。由于不同的测试和工业环境有不同的安装条件,所以PCB制造的加速度计美国PCB加速度传感器320C02高温三轴有各种不同的灵敏度、温度、频率响应、振幅响应、外形和引线的接地配置以满足不同的需求。

微型陶瓷剪切ICP®加速度计采用高灵敏度的压电陶瓷传感元件,具有出色的信噪比,高测量分辨率,是进行低水平振动测量的理想选择。由于其固有的更高灵敏度,陶瓷ICP®加速度计的组装质量可以比同类石英单元小,因此传感器重量更轻,频率响应更高,本底噪声更低。

为了进一步降低传感器的质量,所有陶瓷剪切加速度计都采用坚固,轻质,激光焊接,密封,钛或铝外壳。通过轻量传感器的质量,减少质量负载效应,所获得数据的准确性。
电荷输出微型加速度计的工作温度高达+ 500°F(+ 260°C),允许在极端环境和现有的电荷放大系统中进行测量。

三轴加速度计具有多种灵敏度,可满足特定的应用要求。选择微型,轻便的装置,以实现高频响应,*小化质量负载,以及安装在空间受限的位置。薄型设计非常适用于车身外板的道路或风洞测试。通孔安装单元简化了轴和电连接器的方向,同时控制沿试样的电缆布线。滤波输出单元避免了发动机NVH和传动系测量可能遇到的高频过载。


美国PCB 320C02三轴加速度传感器
优点:                                                                              应用:

没有活动部件提供耐用性                                               跌落测试和封装测试
刚性赋予高频范围                                                        小型组件认证测试
轻质结构可*大限度地减少质量负荷                                低振幅振动测量
众多配置选项                                                               高频应用
用螺钉,螺柱或粘合剂安装                                            空间限制安装
提供石英元素(用于热稳定性)
或陶瓷元素(用于高测量分辨率)

美国PCB加速度传感器320C02高温三轴

ESS通用型石英剪切ICP®,20 mV / g,1至6k Hz,10-32上等,+ 325F / + 163C
灵敏度:(±10%)20 mV / g(2.04 mV /(m /s²))
测量范围:±250 g pk(±2452 m /s²pk)
宽带分辨率:0.003 g rms(0.03 m/s²rms)
频率范围:(±5%)1至6000 Hz
传感元素:石英
重量:0.38盎司(10.5克)


美国PCB 320C02三轴加速度传感器性能
灵敏度(±10%) 20毫伏/克 2.04 mV /(m /s²)
测量范围 ±250克峰 ±2452 m /s²包
频率范围(±5%) 1至6000 Hz 1至6000 Hz
频率范围(±10%) 0.7至9000 Hz 0.7至9000 Hz
频率范围(±3 dB) 0.35至18000 Hz 0.35至18000 Hz
共振频率 ≥35kHz ≥35kHz
宽带分辨率(1至10000 Hz) 0.003克有效值 0.03 m /s²均方根 [2]
非线性 ≤1% ≤1% [1]
横向灵敏度 ≤5% ≤5% [3]
环境因素
过载极限(冲击) ±7000克/包 ±68670 m /s²包
温度范围(工作) -100至+325°F -73至+163°C
温度响应 见图表%/°F 见图表%/°F [2]
基本应变敏感性 ≤0.0005g / µε ≤0.005(m /s²)/ µε [2]
电的
励磁电压 18至30 VDC 18至30 VDC
恒流励磁 2至20 mA 2至20 mA
输出阻抗 ≤100欧姆 ≤100欧姆
输出偏置电压 8至12 VDC 8至12 VDC
放电时间常数 0.5至2.6秒 0.5至2.6秒
频谱噪声(1 Hz) 1600微克/√Hz 15700(µm / sec 2)/√Hz
频谱噪声(10 Hz) 350 µg /√Hz 3433(µm / sec 2)/√Hz [2]
频谱噪声(100 Hz) 90微克/√Hz 883(微米/秒2)/√Hz [2]
频谱噪声(1 kHz) 32微克/√Hz 314(微米/秒2)/√Hz [2]
物理
重量 0.38盎司 10.5克 [2]
感应元件 石英 石英
感应几何 剪力 剪力
筑屋材料
封口 焊接密封 焊接密封
电连接器 10-32同轴插孔 10-32同轴插孔
电气连接位置 最佳 最佳
安装螺纹 10-32女 10-32女
安装扭矩 10至20英寸磅 113至225 N-cm
