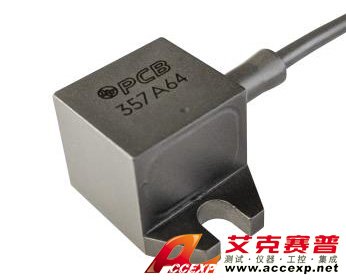

美国PCB 357A64高温三轴加速度传感器

产品简介:

美国PCB 357A64高温三轴加速度传感器产品用于工厂生产和设计人员以及研发组织的现场测试,从来获取关键数据。除精密小型传感器外,美国PCB加速度传感器357A64高温三轴用于工业机器振动监控。由于不同的测试和工业环境有不同的安装条件,所以PCB制造的加速度计美国PCB...

关注领取礼品

详细介绍
美国PCB 357A64高温三轴加速度传感器产品用于工厂生产和设计人员以及研发组织的现场测试,从来获取关键数据。除精密小型传感器外,美国PCB加速度传感器357A64高温三轴用于工业机器振动监控。由于不同的测试和工业环境有不同的安装条件,所以PCB制造的加速度计美国PCB加速度传感器357A64高温三轴有各种不同的灵敏度、温度、频率响应、振幅响应、外形和引线的接地配置以满足不同的需求。


微型陶瓷剪切ICP®加速度计采用高灵敏度的压电陶瓷传感元件,具有出色的信噪比,高测量分辨率,是进行低水平振动测量的理想选择。由于其固有的更高灵敏度,陶瓷ICP®加速度计的组装质量可以比同类石英单元小,因此传感器重量更轻,频率响应更高,本底噪声更低。

为了进一步降低传感器的质量,所有陶瓷剪切加速度计都采用坚固,轻质,激光焊接,密封,钛或铝外壳。通过轻量传感器的质量,减少质量负载效应,所获得数据的准确性。电荷输出微型加速度计的工作温度高达+ 500°F(+ 260°C),允许在极端环境和现有的电荷放大系统中进行测量。

美国PCB 357A64高温三轴加速度传感器具有多种灵敏度,可满足特定的应用要求。选择微型,轻便的装置,以实现高频响应,*小化质量负载,以及安装在空间受限的位置。薄型设计非常适用于车身外板的道路或风洞测试。通孔安装单元简化了轴和电连接器的方向,同时控制沿试样的电缆布线。滤波输出单元避免了发动机NVH和传动系测量可能遇到的高频过载。


美国PCB 357A64高温三轴加速度传感器
优点:                                                                              应用:
没有活动部件提供耐用性                                               跌落测试和封装测试
刚性赋予高频范围                                                        小型组件认证测试
轻质结构可*大限度地减少质量负荷                                低振幅振动测量
众多配置选项                                                               高频应用
用螺钉,螺柱或粘合剂安装                                            空间限制安装
提供石英元素(用于热稳定性)
或陶瓷元素(用于高测量分辨率)


PCB ®提供专门设计并测试ICP ®用于在苛刻的环境条件下进行的振动和冲击测量加速度计高达356°F(180℃)。
这些传感器将经过验证的石英和陶瓷剪切传感技术与专门的内置微电子信号调理电路相结合,可在极端温度和重复温度循环下实现可靠的操作。激光焊接,密封,轻质钛或不锈钢外壳可进一步保护环境。在发货之前,每个传感器都经过一系列测试,以确保其预期用途的生存能力。这些测试包括在高温下浸泡温度,温度循环以及使用液压致动振动器暴露于高度加速的筛选程序。



美国PCB 357A64高温三轴加速度传感器参数:
UHT-12™,充电输出加速,高温至+ 1200 F,1 pC / g,1000 g,0.46英寸立方体,螺柱安装,带螺钉,10k Hz,表壳隔离
灵敏度:(±10%)1.15 pC / g(.117 pC /(m /s²))
测量范围:±1000 g pk(±9800 m /s²pk)
频率范围:(±10%)10 kHz
电缆终端:10-32同轴插座
重量:.54盎司(15克)

美国PCB 357A64高温三轴加速度传感器性能
灵敏度(±10%) 1.15微克/克 .117 pC /(m /s²)
测量范围 ±1000克峰 ±9800 m /s²包
频率范围(±10%) 10 kHz的 10 kHz的
共振频率 45 kHz的 45 kHz的 [2]
非线性(在整个量程范围内) 1% 1% [1]
横向灵敏度 ≤5% ≤5%
环境因素
过载极限(冲击) ±2000克峰 ±19600 m /s²包
温度范围(工作) -67至1200°F -55至649°C [3]
温度范围(生存极限) -67至1400°F -55至760°C
温度范围(电缆端接) -67至900°F -55至482°C
温度响应 见图表 见图表 [2]
辐射暴露极限(积分中子通量) 1E10牛顿/平方厘米 1E10牛顿/平方厘米
辐射暴露极限(积分伽马通量) 1E8拉德 1E8拉德
电的
电容 1000 pF 1000 pF [2] [4]
绝缘电阻(@ 1200°F [649°C]) ≥30欧 ≥30欧 [3]
绝缘电阻(@ 70°F [21°C]) ≥1欧姆 ≥1欧姆
电气隔离 信号与外壳隔离 信号与外壳隔离
物理
感应几何 剪力 剪力
筑屋材料 镍合金 镍合金
密封(传感器外壳) 密闭 密闭
密封(连接器) 焊接密封 焊接密封
尺寸-高度 .47英寸 11.9毫米
尺寸-长度 .87英寸 22.1毫米
尺寸-宽度 .51英寸 13毫米
重量(不含电缆) 0.54盎司 15克 [2]
电连接器 整体硬线电缆 整体硬线电缆
安装 通孔(2) 通孔(2)
电缆长度 10英尺 3.05米 [3]
电缆类型 MI硬线电缆 MI硬线电缆
电缆端接 10-32同轴插孔 10-32同轴插孔
安装螺纹 6-32男 6-32男
