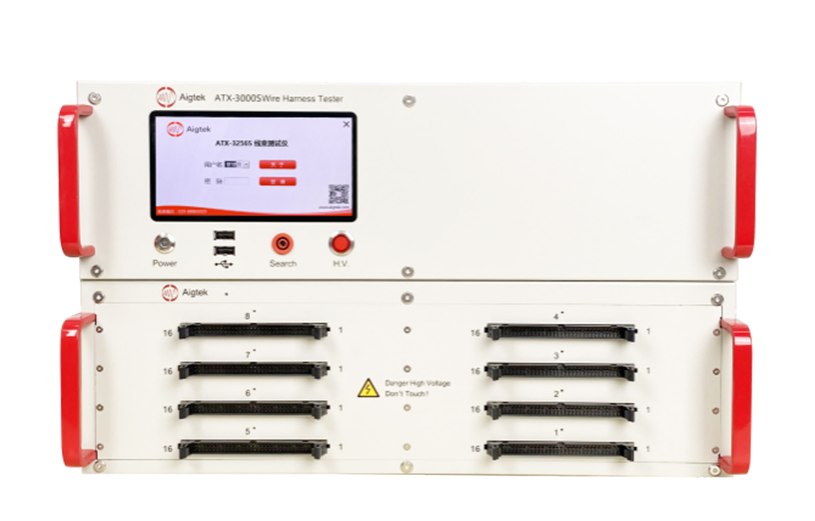

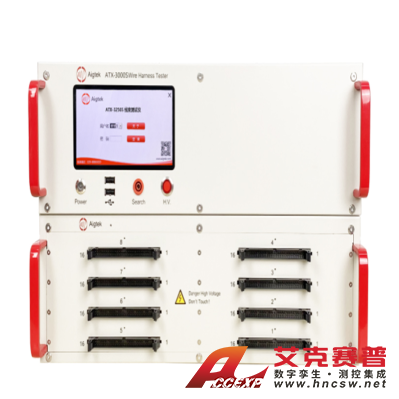

安泰 ATX-3000S系列台式线束测试仪

名称:其他仪器与工具

品牌:

型号:

简介:ATX-3000S系列是台式线束测试仪,专用于各种线缆,线束和排线品质及连接可靠性检验的多功能,自动化的线束参数测试系统。设备可单机操作,亦可连接至电脑操作,基于模块化设计结构,四线制电阻测试,测试精度高。兼容智能化测试软件,帮助客户进行数...

  • 产品介绍

ATX-3000S系列是台式线束测试仪,专用于各种线缆,线束和排线品质及连接可靠性检验的多功能,自动化的线束参数测试系统。设备可单机操作,亦可连接至电脑操作,基于模块化设计结构,四线制电阻测试,测试精度高。兼容智能化测试软件,帮助客户进行数据对比分析。

主要特点应用领域

•设备可单机操作,亦可连接至电脑操作

•测试通道64/128/256/512,更多通道可快速扩展

•自学习功能,快速检测未知线束的通路、短路、断路等连接关系

•四线制电阻测试,测试精度高

•直流高压检测电压DC50V~1510V

•交流高压检测电压AC50V~1010V

•高压检测完成后自动复位,提高检测安全性

•用于需要现场线束抢修,维护,测试等工作

•用于汽车线束测试

•用于航空、火箭等航空航天科学领域

•用于船舶、兵器等科学领域测试

•用于家电、电脑、通讯设备等电子行业

•用于印刷电路板、配电盘、控制器等复杂多芯的通道测试

更多型号

•ATX-3064S:64点台式线束测试仪

•ATX-3128S:128点台式线束测试仪

•ATX-3256S:256点台式线束测试仪

•ATX-3512S:512点台式线束测试仪

选配附件

•RS232、USB等接口及程控软件

•转接箱、转接板

•高压测试线

产品规格(ATX-3000S

产品型号

ATX-3064S

ATX-3128S

ATX-3256S

ATX-3512S

最大检查点数

64

128

256

512

测试端口数量(个)

4

8

16

32

检测端口类型

欧姆龙64PIN卡扣式牛角插座(XG4A-6434

测试内容

通断测试

耐压测试

测试内容

绝缘电阻测试

二线制电阻测试

四线制电阻测试

瞬断测试

PinSearch

用户界面

表示方式

5.5寸,1080P AMOLED

操作方法

触摸屏操作(可外接鼠标、键盘)

操作系统

Windows10

语言

简体中文

存储端口

USB

无线通信端口

WIFI

控制端口

RS232/USB

RTC实时时钟

支持

RTC电池

使用寿命3

打印机

USB接口通用打印机/无线连接打印机,例如:hp427fdwhpM126nw

数据保存时间

5年以上,温度:-20~50℃ ,湿度:40%

供电电压

AC100V-240V/50~60Hz

环境条件

工作温度:0~45℃;存储温度:-20~50; 工作湿度:5%70%RH,无冷凝

主机外形尺寸(宽**深)

450*135*467mm

从机外形尺寸(宽**深)

450*135*467mm

主机重量

15.6kg

15.6kg

15.6kg

15.6kg

从机重量

13.1kg

15.1kg

19.1kg

38.2kg

检测规格/参数

导通测试

检测电压

DC5Vmax,±5%

检测电流

1Amax,±1%

导通测试

电阻量程

0.05Ω~10kΩ(默认500Ω),±5%

耐压测试

检测电压

50V~1010VAC,±(0.5%+3V

漏电流量程

0.005mA~5mA,±(1%+0.005mA

加压方式

AVM加压

检测时间

2s~999s/回路(手动可设置)



绝缘电阻

测试

检测电压

50V~1510VDC,±(0.5%+1V

绝缘电阻量程

10KΩ~10MΩ,±(5%+2KΩ)

10MΩ~1000MΩ,±(10%+1M)

1000MΩ~2000MΩ,±(20%+100M

加压方式

AVM加压

检测时间

2s~999s/回路(手动可设置)

二线制

电阻测试



检测电压

DC10Vmax(10uA,100uA,1mA)

DC5Vmax(10mA,100mA,1A)

检测电流

10 uA100 uA1mA10 mA100mA1A

电阻量程

1Ω~1MΩ

检测精度

档位

满量程刻度

分辨率

精度

激励电流

1.1000Ω

0.0001Ω

±(2%+1Ω)

1A±20mA

10Ω

11.000Ω

0.001Ω

±(2%+1Ω)

100mA±2mA

100Ω

110.00Ω

0.01Ω

±(2%+3Ω)

10mA±0.2mA

1kΩ

1.1000kΩ

0.0001kΩ

±(2%+0.005 kΩ)

1mA±0.02mA

10kΩ

11.000kΩ

0.001kΩ

±(2%+0.02 kΩ)

100uA±2uA

100kΩ

110.00kΩ

0.01kΩ

±(2%+0.2kΩ)

10uA±0.2uA

1MΩ

1.1MΩ

0.1kΩ

±(5%+2kΩ)

10uA±0.2uA

四线制

电阻测试

检测电压

DC10Vmax(10uA,100uA,1mA)

DC5Vmax(10mA,100mA,1A)

检测电流

10 uA100 uA1mA10 mA100mA1A

电阻量程

0.001Ω~1MΩ

检测精度

档位

满量程刻度

分辨率

精度

激励电流

四线制

电阻测试

1.1000Ω

0.0001Ω

±1%+0.002Ω

1A±20mA

10Ω

11.000Ω

0.001Ω

±1%+0.02Ω

100mA±2mA

100Ω

110.00Ω

0.01Ω

±1%+0.2Ω

10mA±0.2mA

1kΩ

1.1000kΩ

0.0001kΩ

±1%+2Ω)

1mA±0.02mA

10kΩ

11.000kΩ

0.001kΩ

±1%+20Ω)

100uA±2uA

四线制

电阻测试

检测精度

100kΩ

110.00kΩ

0.01kΩ

±1%+0.2kΩ)

10uA±0.2uA

1MΩ

1.1MΩ

0.1kΩ

±5%+2kΩ)

10uA±0.2uA

瞬断测试

64

检测方式

单通道

瞬断检测宽度

10ms

检测时间

2s~999s(或到停止测试按钮按下为止)
