Tektronix TDS3054C示波器

名称:示波器

品牌:

型号:

简介:泰克TDS3054C示波器4通道,带宽:500MHz,10K记录长度,泰克TDS3054C示波器采样率:5.0GS/s3,600 wfms/s 连续波形捕获速率高级触发套件简便易用功能前面板USB 主机端口,Tektronix TDS305...

  • 产品介绍

泰克TDS3054C示波器4通道,带宽:500MHz,10K记录长度,泰克TDS3054C示波器采样率:5.0GS/s3,600 wfms/s 连续波形捕获速率高级触发套件简便易用功能前面板USB 主机端口,简便地存储和传送测量数据25 种自动测量功能标配FFT多语言用户界面.
泰克TDS3054C示波器数字实时采样 以至少5倍的过采样来准确地捕获信号。

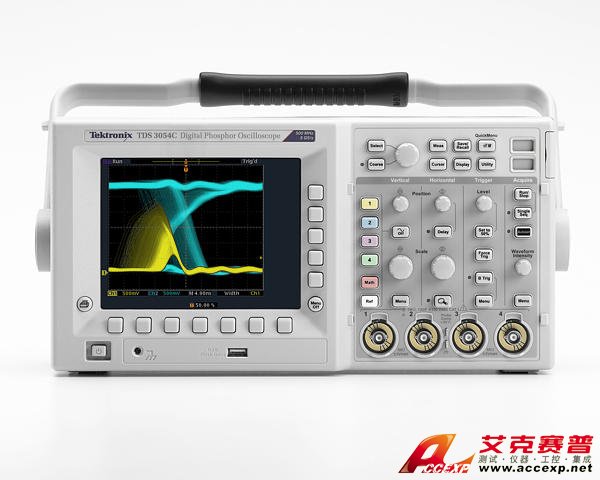

TDS3054C图片
数字荧光显示屏 以高波形捕获率和灰阶(intensity-graded)显示屏快速捕获和显示毛刺和很少发生的事件。
高级触发 利用欠幅脉冲、毛刺、上升/下降时间和建立时间/保持时间违例触发器捕获数字信号异常。
专用的前面板控制装置 利用前面板控制装置缩短学习时间,把更多时间用在执行任务上。
前面板USB端口 快速存储和传输您的波形
泰克TDS3054C示波器个人电脑连接 利用 NI LabVIEW SignalExpress™ TE 和泰克OpenChoice® Desktop软件轻松传输、分析和备案结果。
仅5.9英寸(149毫米)厚 节省宝贵的桌面空间。
电池组(可选) 在需要的地方开展工作,电池续航时间可达三小时。
泰克TDS3054C示波器应用模拟(可选) 将您的示波器变成用于极限测试、通信模板测试及视频故障解决的专用仪器。

示波器型号 TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C
带 宽 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
通 道 2 4 2 4 2 4
每条通道采样率 1.25 GS/s 1.25 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
垂直分辨率 9 位 (所有型号)
垂直灵敏度 (/div) 1 mV -10 V(所有型号)
最大记录长度 10 K 点 (所有型号)
垂直精确度 ±2% (所有型号) *1
最大输入电压
 ( 1МΩ)
150 VRMS CAT I(所有型号)(300 V CAT II 和标准 10X 探头)
位置范围 ± 5 div(所有型号)
带宽BW 限制器 20 MHz 20 MHz 20,150 MHz 20,150 MHz 20,150 MHz 20,150 MHz
输入耦合 AC, DC, GND (所有型号)
输入阻抗选择 1 MW 与 13 pF 或 50 W 并联
时基范围 (/div) 4 ns-10 s/div 4 ns-10 s/div 2 ns-10 s/div 2 ns-10 s/div 1ns-10 s/div 1ns-10 s/div
时基精确度  在任意1 ms 时间间隔上± 20 ppm
显 示 器 彩色 LCD
输入/ 输出接口
以太网端口 RJ-45 连接器, 支持10Base-T LAN
USB 端口 前面板USB 2.0 主机端口,支持USB 闪存
GPIB 端口 全面的发话/ 接听模式、设置和测量(TDS3GV 通信模块选配)
RS-232-C 端口 DB-9 公头连接器,全面的发话/ 接听模式;控制所有模式、设置和测量
波特率最高38,400(TDS3GV 通信模块选配)
VGA 视频端口 DB-15 母头连接器,监视器输出,在配有VGA 的大型监视器上直接显示信息(TDS3GV 通信模块选配)
外部触发输入 BNC 连接器,输入阻抗> 1 MΩ,并联电流17 pF;最大输入电压150 VRMS
