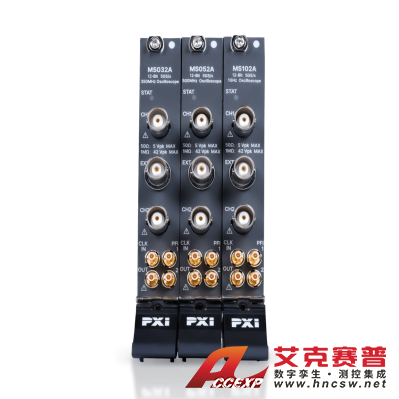

鼎阳 MS102A MS高分辨率模块化示波器
名称：示波器
品牌：鼎阳
型号：MS102A
简介：MS 高分辨率模块化示波器、支持 2 通道，具有 12-bit 垂直分辨率，350MHz/500MHz/1GHz 带宽，采样率最高 5 GSa/s，存储深度可达 1.25 Gpts / 通道；波形捕获率高达 740,000 帧 / 秒，具有...
申请服务
- 产品介绍
MS 高分辨率模块化示波器、支持 2 通道，具有 12-bit 垂直分辨率，350MHz/500MHz/1GHz 带宽，采样率最高 5 GSa/s，存储深度可达 1.25 Gpts / 通道；波形捕获率高达 740,000 帧 / 秒，具有优秀的本底噪声性能和垂直测量精度。
产品优势
高分辨率模块化示波器
鼎阳 MS 高分辨率模块化示波器是采用高端台式示波器技术的 PXIe 模块，最高 1 GHz 带宽，2 个通道，最高 5 GSa/s 采样率，最大存储深度可达 1.25 Gpts / 通道。12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，支持丰富的智能触发、串行总线触发和解码；支持历史模式、分段采集、连续流采集、模板测试、SignalScan、波特图等高级分析模式，可精准支撑多元测量需求。
PC 端高效交互 多窗口协同观测
MS 高分辨率模块化示波器可通过 SigScopeLab 软件实时查看波形和分析处理，支持 PC 端实时和离线波形数据分析，提供与鼎阳高级示波器相同的用户交互界面，支持多窗口分窗显示、各 Memory 波形水平时基独立调节，搭配 Zoom 功能清晰地捕捉波形细节，极佳避免脱离实体设备的不适感，助力工程师高效完成波形分析。
多语言编程接口 复杂系统集成
鼎阳高分辨率模块化示波器支持丰富的 SCPI 远程控制命令，以及 API、IVI 等编程接口，可通过编程接口控制模块示波器进行数据采集，将波形数据上传至 PC 端进行深度分析。兼容 C/C++、C#、Python、LabVIEW、LabWindows/CVI 等多种编程语言的开发适配，可轻松对接工业控制系统与数据分析平台，同时能有效提升设备利用率，显著增强测试的可重复性与系统级协同效率。
产品参数
| 参数项 | 规格 |
|---|---|
| 模拟带宽 | 350 MHz、500 MHz、1 GHz |
| 通道数 | 2+EXT |
| 最高实时采样率 | 5 GSa/s |
| 垂直分辨率 | 12-bit |
| 最大存储深度 | 1.25 Gpts/ch |
| 最高波形捕获率 | 740,000 wfm/s |
