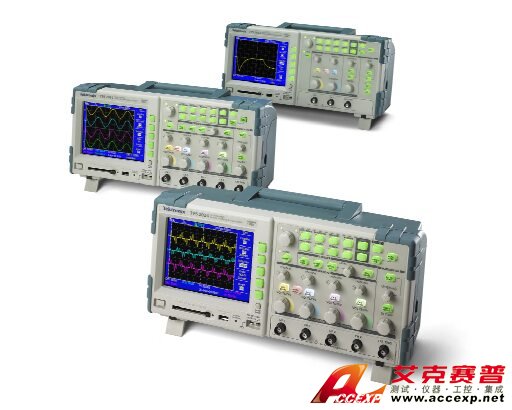

Tektronix TPS2024示波器

产品简介:

Tektronix TPS2024示波器带宽:200MHz 最高实时取样速率:2.0GS/s 4个完全隔离和浮动通道,再加上隔离的外部触发 Tektronix TPS2024示波器安装两个电池以供 8 小时连续电池操作,可热插拔,完全不受交流电源限制 ...

关注领取礼品

详细介绍

Tektronix TPS2024示波器带宽:200MHz
最高实时取样速率:2.0GS/s
4个完全隔离和浮动通道,再加上隔离的外部触发
Tektronix TPS2024示波器安装两个电池以供 8 小时连续电池操作,可热插拔,完全不受交流电源限制

与同等价格的产品相比,可选的功率应用程序软件提供最广的功率测量功能
使用 OpenChoice 软件或集成CompactFlash大容量存储器,可快速编制文档和分析测量结果
Tektronix TPS2024示波器所有型号的 FFT 标准配置;
高级触发可以迅速捕获感兴趣的事件
使用传统的、模拟风格的旋钮和多语言用户界面可轻松操作示波器
Tektronix TPS2024示波器通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助简化了设置和操作
使用带背景光的菜单按钮/显示屏以及亮度/对比度控制调整示波器以适应您的操作环境

特点 TPS2024
隔离通道 4
带宽*1 (MHz) 200
各通道取样速率 (GS/s) 2GS/s
记录长度 2.5 K 点
显示屏 (1/4 VGA LCD) 彩色
电池工作时间   两个热插拔电池组的容量。一个标准电池组提供 4 小时电池工作时间。可选的第二个电池组将电池工作时间延长至 8 小时。通过热插拔充电电池,可实现不间断的电池工作。
自动测量 11
隔离外部触发输入(阻抗隔离 “是”
垂直分辨率 8 位(常规或平均值)
垂直灵敏度 2 mV 至 5 V/div,所有型号经过校准微调
直流垂直精度 ±3%
垂直缩放 垂直扩展或压缩活动或静止的波形
最大输入电压(1MW) BNC 信到 BNC 外壳为 300 VRMS CAT II ,使用可选 P5120 高压无源探头时探头端部到地为 1000VRMS
浮动电压   600 V RMS< CAT II 或 300 V RMS< CAT III BNC 外层到地,1200 V RMS CAT II 任意两个通道公共端之间,且每个通道端间与地之间电压不超过 ±600 VRMS
位置范围 2 mV 至 200 mV/div ±2 V ;>200 mV 至 5 V/div ±50 V
带宽限制 20 MHz
线性动态范围  ±5 div
时基范围 5 ns 至 50 s/div
时基精确度  50 ppm
输入阻抗 1M W ±2 %与 20pF 并联
输入耦合 交流、直流、GND
水平缩放 水平扩展或压缩活动或静止波形
FFT 标准配置
RS-232 、Centronics -并行端口 标准配置
个人计算机互联性 标准配置
集成大容量存储器 标准配置
功率测量     可选软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标

示波器型号 带宽 采样率 记录长度 通道
Tektronix TPS2024示波器 200 MHz 2.0 GS/s 2.5 K 4
Tektronix TPS2014示波器 100 MHz 1.0 GS/s 2.5 K 4
Tektronix TPS2012示波器 100 MHz 1.0 GS/s 2.5 K 2
