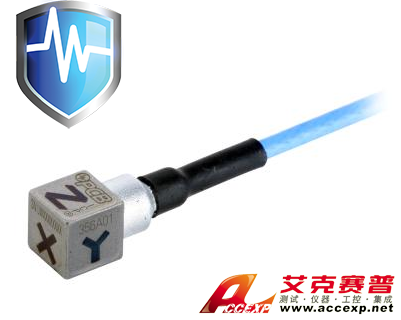

美国PCB 356A03 微型压电三轴加速度传感器
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB 356A03 微型压电三轴加速度传感器特性： 灵敏度：（20％）10毫伏/克（1.02毫伏/（米/秒）） 测量范围：500克PK（4905米/秒峰） 宽带解决方案：0.003克均方根（0.03米/秒RMS） 频率范围：（5％）为...
申请服务
- 产品介绍
灵敏度：（±20％）10毫伏/克（1.02毫伏/（米/秒²））
测量范围：±500克PK（±4905米/秒²峰）
宽带解决方案：0.003克均方根（0.03米/秒²RMS）
频率范围：（±5％）为2〜8000赫兹
电连接器：整体电缆
| 美国PCB 356A03 微型压电三轴加速度传感性能 | |||
| 灵敏度（±20％） | 10毫伏/ G | 1.02毫伏/（米/秒²） | |
| 测量范围 | ±500克PK | ±4905米/秒²PK | |
| 频率范围（±5％）（Y或Z轴） | 2至8000赫兹 | 2至8000赫兹 | |
| 频率范围（±5％）（x轴） | 2至5000Hz | 2至5000Hz | |
| 频率范围（+1 dB为单位）（x轴） | ≥8千赫 | ≥8千赫 | |
| 谐振频率 | ≥50千赫 | ≥50千赫 | |
| 宽带解决方案（1〜10000赫兹） | 0.003克有效值 | 0.03米/秒²RMS | [1] |
| 非线性 | ≤1％ | ≤1％ | [2] |
| 横向灵敏度 | ≤5％ | ≤5％ | |
| 环境的 | |||
| 过载限制（冲击） | ±5000克PK | ±49050米/秒²PK | |
| 温度范围（工作） | -65至+250°F | -54至+121℃， | |
| 温度响应 | 见图表％/°F | 见图表％/°F | [1] |
| 电动 | |||
| 激励电压 | 22至30 VDC | 22至30 VDC | |
| 恒流激励 | 2至20毫安 | 2至20毫安 | |
| 输出阻抗 | ≤100欧姆 | ≤100欧姆 | |
| 输出偏压 | 9到16伏直流 | 9到16伏直流 | |
| 放电时间常数 | 0.24至1.0秒 | 0.24至1.0秒 | |
| 稳定时间（10内偏置％） | <3秒 | <3秒 | |
| 频谱噪声（1赫兹） | 1200微克/√Hz的 | 11772（微米/秒2）/√Hz的 | [1] |
| 频谱噪声（10赫兹） | 300微克/√Hz的 | 2943（微米/秒2）/√Hz的 | [1] |
| 频谱噪声（100赫兹） | 100微克/√Hz的 | 981（微米/秒2）/√Hz的 | [1] |
| 频谱噪音（1千赫） | 30微克/√Hz的 | 294（微米/秒2）/√Hz的 | [1] |
| 物理 | |||
| 传感元件 | 陶瓷的 | 陶瓷的 | |
| 传感几何 | 剪断 | 剪断 | |
| 外壳材料 | 钛 | 钛 | |
| 封口 | 密闭 | 密闭 | |
| 尺寸 - 高度 | 0.25英寸 | 6.35毫米 | |
| 尺寸 - 长 | 0.25英寸 | 6.35毫米 | |
| 尺寸 - 宽 | 0.25英寸 | 6.35毫米 | |
| 重量（不带电缆） | 0.04盎司 | 1.0克 | [1] |
| 电连接器 | 整体电缆 | 整体电缆 | |
| 电气连接位置 | 侧 | 侧 | |
| 电缆端接 | 1 / 4-28 4针杰克 | 1 / 4-28 4针杰克 | |
| 电缆长度 | 5英尺 | 1.5米 | |
| 电缆类型 | 034 4康德屏蔽 | 034 4康德屏蔽 | |
| 安装 | 胶粘剂 | 胶粘剂 | |
