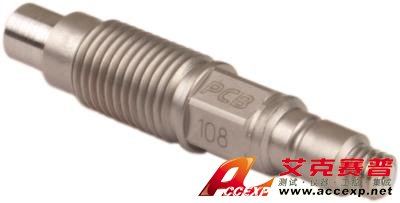

美国PCB 108A02液压压力传感器
名称：仪器附件及传感器
品牌：
型号：
简介：压力传感器最困难的应用之一是测量高压重复脉冲，例如在液压应用中遇到的脉冲。但是，美国PCB 108A02液压压力传感器设计用于在诸如液压缸“折磨”测试或柴油喷射等应用中连续测量重复脉冲。普通膜片式传感器通常在此类应用中会很快疲劳。
申请服务
- 产品介绍
压力传感器最困难的应用之一是测量高压重复脉冲，例如在液压应用中遇到的脉冲。但是，美国PCB 108A02液压压力传感器设计用于在诸如液压缸“折磨”测试或柴油喷射等应用中连续测量重复脉冲。普通膜片式传感器通常在此类应用中会很快疲劳。
美国PCB 108A02液压压力传感器特点：
美国PCB 108A02液压压力传感器特点：
- 整体加工的隔膜，不使用薄隔膜或易疲劳破坏的挠性
- 能够连续监视重复脉冲
- 预期寿命为数百万个循环
美国PCB 108A02液压压力传感器参数：
- 测量范围：10 kpsi（68950 kPa）
- 灵敏度：（±15％）0.5 mV / psi（0.073 mV / kPa）
- 低频响应：（-5％）0.01 Hz
- 共振频率：> = 250 kHz（> = 250 kHz）
- 电气连接器：10-32同轴插孔
- 重量：0.42盎司（12克）
| 美国PCB 108A02液压压力传感器性能 | |||
| 测量范围（±5V输出） | 10千磅 | 68950千帕 | |
| 有用的超量程（用于±10V输出） | 20000磅/平方英寸 | 137900千帕 | [2] |
| 灵敏度（±15％） | 0.5毫伏/磅 | 0.073毫伏/千帕 | |
| 最大压力（静态） | 50千磅/平方英寸 | 344750千帕 | |
| 解析度 | 200磅/平方英寸 | 1.4千帕 | |
| 共振频率 | ≥250kHz | ≥250kHz | |
| 上升时间（反映） | ≤2µs | ≤2µs | |
| 低频响应（-5％） | 0.01赫兹 | 0.01赫兹 | |
| 非线性度 | ≤2％FS | ≤2％FS | [1] |
| 环境方面 | |||
| 加速度灵敏度 | ≤0.05psi /克 | ≤0.035kPa /（m /s²） | |
| 温度范围（工作） | -100至+275°F | -73至+135°C | |
| 温度灵敏度 | ≤0.10％/°F | ≤0.18％/°C | |
| 最大震动 | 2000克/包 | 19614 m /s²包 | |
| 最大冲击 | 20000克/包 | 196140 m /s²pk | |
| 电的 | |||
| 输出极性（正压） | 正 | 正 | |
| 放电时间常数（在室温下） | ≥50秒 | ≥50秒 | |
| 励磁电压 | 20至30 VDC | 20至30 VDC | |
| 恒流励磁 | 2至20 mA | 2至20 mA | |
| 输出阻抗 | ≤100欧姆 | ≤100欧姆 | |
| 输出偏置电压 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感应几何 | 压缩 | 压缩 | |
| 感应元件 | 石英 | 石英 | |
| 筑屋材料 | C-300 | C-300 | |
| 膜片 | C-300 | C-300 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 电连接器 | 10-32同轴插孔 | 10-32同轴插孔 | |
| 重量 | 0.42盎司 | 12克 |
|
