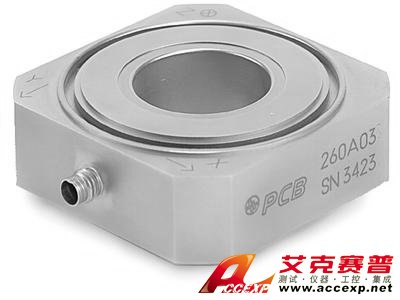

美国PCB 260A03三轴力环传感器能够同时监测三个正交方向的动态力（X、Y、Z）。该传感器内有三组石英环型盘，它们在预紧作用下堆叠在一起。每组石英环型盘都能反应沿着其灵敏轴的矢量作用力。
美国PCB 260A03三轴力环传感器必须经过静态预紧才能够稳定保持其好性能。预紧力为传感器元件提供允许适当剪切力传递所需的压缩载荷。PCB有Z轴（垂直于顶面）测量范围达45kN，X轴和Y轴达18kN（剪切）的传感器。有ICP型和电荷输出型可选
美国PCB 260A03三轴力环传感器参数：
温度范围：-65至+250°F（-54至+121°C）
电气连接器：4针
|
美国PCB 260A03三轴力环传感器性能 |
|
灵敏度（±20％）（Z轴） |
0.25毫伏/磅 |
0.06毫伏/牛 |
[3] [4] |
|
灵敏度（±20％）（X或Y轴） |
1.25毫伏/磅 |
0.28毫伏/牛 |
[3] [4] |
|
测量范围（Z轴） |
10000磅 |
44.48牛 |
|
|
测量范围（X或Y轴） |
4000磅 |
17.79千米 |
|
|
最大力（z轴） |
11000磅 |
48.93千牛 |
|
|
最大力（x或y轴） |
4400磅 |
19.57千牛 |
|
|
最大力矩（z轴） |
240英尺-磅 |
325.4牛米 |
|
|
最大力矩（x或y轴） |
325英尺磅 |
440.7 Nm |
|
|
宽带分辨率（z轴） |
0.05磅均方根 |
0.222 N-rms |
[2] |
|
宽带分辨率（x或y轴） |
0.01 lb-rms |
0.04 N-rms |
[2] |
|
上限频率 |
39000赫兹 |
39000赫兹 |
|
|
低频响应（-5％）（z轴） |
0.01赫兹 |
0.01赫兹 |
|
|
低频响应（-5％）（x或y轴） |
0.001赫兹 |
0.001赫兹 |
|
|
非线性 |
≤1％FS |
≤1％FS |
[1] |
|
串扰（在x和y轴之间） |
±3％ |
±3％ |
|
|
串扰（在（x或y轴）和z轴之间） |
±5％ |
±5％ |
|
|
环境因素 |
|
温度范围 |
-65至+250°F |
-54至+121°C |
|
|
电的 |
|
满量程输出（Z方向） |
±2.5 VDC |
±2.5 VDC |
|
|
满量程输出（X和Y方向） |
±5伏直流 |
±5伏直流 |
|
|
放电时间常数（z轴） |
≥50秒 |
≥50秒 |
|
|
放电时间常数（x或y轴） |
≥500秒 |
≥500秒 |
|
|
励磁电压（所有通道） |
20至30 VDC |
20至30 VDC |
|
|
恒流激励（所有通道） |
2至20 mA |
2至20 mA |
|
|
输出阻抗 |
≤100欧姆 |
≤100欧姆 |
|
|
输出偏置电压 |
8至14 VDC |
8至14 VDC |
|
|
频谱噪声（1 Hz）（X和Y） |
0.003磅/√Hz |
0.0134牛顿/√Hz |
|
|
频谱噪声（10 Hz）（X和Y） |
0.001磅/√Hz |
0.00445牛顿/√Hz |
|
|
频谱噪声（100 Hz）（X和Y） |
0.0004磅/√Hz |
0.00178牛顿/√Hz |
|
|
频谱噪声（1000 Hz）（X和Y） |
0.0001磅/√Hz |
0.000445牛顿/√Hz |
|
|
频谱噪声（1 Hz）（Z） |
0.02磅/√Hz |
0.089牛顿/√Hz |
|
|
频谱噪声（10 Hz）（Z） |
0.005磅/√Hz |
0.0222牛顿/√Hz |
|
|
频谱噪声（100 Hz）（Z） |
0.002磅/√Hz |
0.0089牛顿/√Hz |
|
|
频谱噪声（1000 Hz）（Z） |
0.0005磅/√Hz |
0.00222牛顿/√Hz |
|
|
输出极性 |
正 |
正 |
|
|
物理 |
|
预载 |
40000磅 |
178千牛 |
[5] |
|
刚度（z轴） |
38.8磅/微英寸 |
6.8 kN /微米 |
[2] |
|
刚度（x或y轴） |
11.4磅/微米 |
2.0 kN /微米 |
[2] |
|
尺寸-高度 |
0.790英寸 |
20.07毫米 |
|
|
尺寸-长度 |
2.25英寸 |
57.1毫米 |
|
|
尺寸-宽度 |
2.25英寸 |
57.1毫米 |
|
|
尺寸-螺栓直径 |
1英寸 |
25毫米 |
|
|
尺寸-ID |
1.023英寸 |
25.98毫米 |
|
|
尺寸-感测表面 |
1.800英寸 |
45.72毫米 |
|
|
重量 |
9.56盎司 |
271克 |
|
|
筑屋材料 |
不锈钢 |
不锈钢 |
|
|
封口 |
密闭 |
密闭 |
|
|
电连接器 |
4针 |
4针 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
