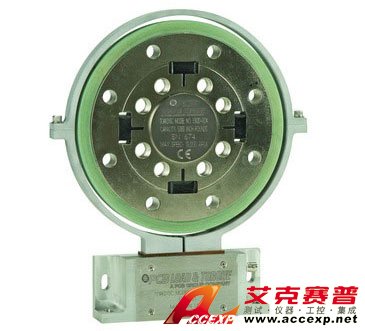

美国PCB 5302D-02A扭矩测试系统TTORKDISC，16位遥测系统，额定容量5,000 in-lb / 417 ft-lb（565 Nm），200％静态过载保护，最大15,000 RPM，钢合金
美国PCB 5302D-02A扭矩测试系统TTORKDISC参数：
测量范围：5000英寸磅（565 Nm）
温度范围：+32至+185°F（0至+85°C）
扭转刚度：14500000英寸磅/弧度（1600 kN-m /弧度）
过载极限：10000英寸磅（1130 Nm）
外壳材料：钢合金
重量：9.0磅（4.1公斤）
|
性能 |
|
测量范围（满量程容量） |
5000英寸磅 |
565牛顿米 |
|
|
准确性 |
±0.10％FS |
±0.10％FS |
[4] |
|
频率范围（-3 dB） |
0至8500 Hz |
0至8500 Hz |
|
|
过滤器类型（高通） |
2极巴特沃思 |
2极巴特沃思 |
[5] [6] |
|
过滤器类型（低通-抗锯齿） |
8极椭圆 |
8极椭圆 |
|
|
电压输出（通道A-交流耦合） |
±10伏 |
±10伏 |
|
|
电压输出（通道B-直流耦合） |
±10伏 |
±10伏 |
|
|
增益（通道A） |
1-16分贝 |
1-16分贝 |
|
|
增益（通道B） |
0.3-1.3分贝 |
0.3-1.3分贝 |
|
|
数字输出 |
QSPI |
QSPI |
[1] |
|
最大负荷（轴向） |
1000磅 |
4.4千牛 |
[2] [3] |
|
最大负载（横向） |
1000磅 |
4.4千牛 |
[2] [3] |
|
最大力矩 |
3000英寸磅 |
339 Nm |
[2] [3] |
|
环境因素 |
|
过载极限（螺栓接头滑移） |
10000磅 |
1130 Nm |
[7] |
|
过载极限（故障） |
20000英寸磅 |
2260 Nm |
|
|
过载限制（安全） |
15000磅 |
1695 Nm |
|
|
温度范围（转子/定子-工作） |
+32至+185°F |
0至+85°C |
|
|
温度范围（转子补偿） |
+70至+170°F |
+21至+77°C |
|
|
温度范围（接收器-工作） |
0至+122°F |
-17.7至50°C |
|
|
温度对输出的影响（系统-在补偿范围内） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
温度对零平衡的影响（系统-补偿范围内） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
位置灵敏度（传感器旋转180°） |
≤0.1％FS |
≤0.1％FS |
|
|
电的 |
|
所需功率 |
9至18 VDC |
9至18 VDC |
[8] |
|
数字分辨率 |
16位 |
16位 |
|
|
数字采样率 |
26484个样本/秒 |
26484个样本/秒 |
|
|
模拟分辨率（基于±10 V FSO和16位分辨率） |
0.31毫伏 |
0.31毫伏 |
|
|
物理 |
|
最大速度 |
15000转 |
15000转 |
|
|
允许的轴向浮动（转子到定子） |
0.25英寸 |
6.4毫米 |
|
|
允许的径向浮动（转子到定子） |
0.25英寸 |
6.4毫米 |
|
|
旋转惯量（不带适配器） |
0.117英寸磅/秒2 |
0.013 Nm /秒2 |
|
|
动平衡 |
根据ISO G 2.5 |
根据ISO G 2.5 |
|
|
扭转刚度 |
14500000英寸磅/弧度 |
1600 kN-m /弧度 |
|
|
扭转角（在满量程下） |
0.020° |
0.020° |
|
|
外壳材料（传感器） |
钢合金 |
钢合金 |
|
|
重量（转子/传感器） |
9.0磅 |
4.1公斤 |
|
|
