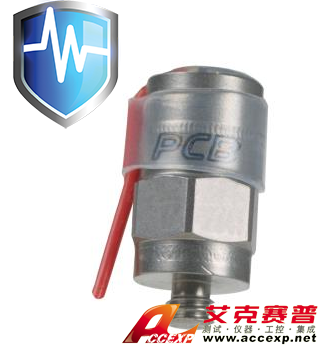

美国PCB M353B17 微型压电单轴加速度传感器
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB M353B17 微型压电单轴加速度传感器特性： 灵敏度：（10％）10毫伏/克（1.02毫伏/（米/秒）） 测量范围：500克PK（4905米/秒峰） 宽带解决方案：0.005克均方根（0.05米/秒RMS） 频率范围：（5％）...
申请服务
- 产品介绍
灵敏度：（±10％）10毫伏/克（1.02毫伏/（米/秒²））
测量范围：±500克PK（±4905米/秒²峰）
宽带解决方案：0.005克均方根（0.05米/秒²RMS）
频率范围：（±5％）为1〜10000赫兹
重量：0.06盎司（1.7克）
| 美国PCB M353B17 微型压电单轴加速度传感性能 | |||
| 灵敏度（±10％） | 10毫伏/ G | 1.02毫伏/（米/秒²） | |
| 测量范围 | ±500克PK | ±4905米/秒²PK | |
| 频率范围（±5％） | 为1〜10000赫兹 | 为1〜10000赫兹 | |
| 频率范围（±10％） | 0.7〜17000赫兹 | 0.7〜17000赫兹 | |
| 频率范围（±3 dB为单位） | 0.35〜30000赫兹 | 0.35〜30000赫兹 | |
| 谐振频率 | ≥70千赫 | ≥70千赫 | |
| 宽带解决方案（1〜10000赫兹） | 0.005克有效值 | 0.05米/秒²RMS | [3] |
| 非线性 | ≤1％ | ≤1％ | [1] |
| 横向灵敏度 | ≤5％ | ≤5％ | [2] |
| 环境的 | |||
| 过载限制（冲击） | ±万克PK | ±98100米/秒²PK | |
| 温度范围（工作） | -65至+250°F | -54至+121℃， | |
| 温度响应 | 见图表％/°F | 见图表％/°F | [3] |
| 基座应变灵敏度 | ≤0.002克/με | ≤0.02（米/秒²）/με | [3] |
| 电动 | |||
| 激励电压 | 18至30 VDC | 18至30 VDC | |
| 恒流激励 | 2至20毫安 | 2至20毫安 | |
| 输出阻抗 | ≤100欧姆 | ≤100欧姆 | |
| 输出偏压 | 8至12伏直流 | 8至12伏直流 | |
| 放电时间常数 | 为0.5至2.0秒 | 为0.5至2.0秒 | |
| 稳定时间（10内偏置％） | <5秒 | <5秒 | |
| 频谱噪声（1赫兹） | 2800微克/√Hz的 | 27468（微米/秒2）/√Hz的 | [3] |
| 频谱噪声（10赫兹） | 700微克/√Hz的 | 6867（微米/秒2）/√Hz的 | [3] |
| 频谱噪声（100赫兹） | 180微克/√Hz的 | 1766（微米/秒2）/√Hz的 | [3] |
| 频谱噪音（1千赫） | 64微克/√Hz的 | 628（微米/秒2）/√Hz的 | [3] |
| 物理 | |||
| 尺寸 - 高度 | 0.59 | 15.0毫米 | |
| 重量（不带电缆） | 0.06盎司 | 1.7克 | [3] |
| 传感元件 | 石英 | 石英 | |
| 尺寸 - 十六进制 | 在9/32 | 在9/32 | |
| 传感几何 | 剪断 | 剪断 | |
| 外壳材料 | 钛 | 钛 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 电连接器 | 整体电缆 | 整体电缆 | |
| 电气连接位置 | 最佳 | 最佳 | |
| 电缆端接 | 10-32同轴插头 | 10-32同轴插头 | |
| 电缆长度 | 10英尺 | 3米 | |
| 电缆类型 | 031双绞线 | 031双绞线 | |
| 安装螺纹 | 5-40男 | 5-40男 | |
| 安装扭矩 | 8至12英寸 - 磅 | 90〜135的N-厘米 | |
