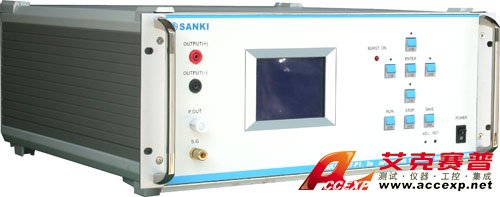

SANJI SKS-7637-P3车载电子抗扰度测试系统
名称：频谱分析仪
品牌：
型号：
简介：SANJI三基SKS-7637-P3车载电子抗扰度测试系统依据最新版国际标准ISO 7637-3:2007《除电源线外，在其他线路上通过容性和感性耦合的电瞬变干扰传送》研制，ISO 7637-3:2007标准中规定了两种冒充，分别是高速脉冲...
申请服务
- 产品介绍
SANJI三基SKS-7637-P3车载电子抗扰度测试系统依据最新版国际标准ISO 7637-3:2007《除电源线外，在其他线路上通过容性和感性耦合的电瞬变干扰传送》研制，ISO 7637-3:2007标准中规定了两种冒充，分别是高速脉冲和低速脉冲，前者的高速上升时间和相对较高的重复率对了解电子线路，尤其是I/O线路的抗干扰能力非常重要，而低速脉冲对了解设备的抗干扰能力也有一定参考作用。
SANJI三基SKS-7637-P3车载电子抗扰度测试系统同时在耦合方式上提出了容性耦合（CCC）、感性耦合（ICC）和直接耦合（DCC）的方式。
|
发生器P3快速脉冲波形参数
|
||
|
参数
|
12V系统
|
24V系统
|
|
US
|
±10V～±200V（±10%），步长为1V
|
|
|
Ri
|
50Ω
|
|
|
td
|
150ns±50ns
|
|
|
tr
|
5ns±1.5ns
|
|
|
t1
|
0.5kHz-20kHz（±2%），步长为 0.5kHz
|
|
|
t4
|
1ms-100ms（±10%），步长为1ms
|
|
|
t5
|
0.05s-99.99s（±10%），步长为0.01s
|
|
|
发生器P3慢速脉冲波形参数
|
||
|
参数
|
12V系统
|
24V系统
|
|
Us
|
CCC方式：Us: ±8V～±200V（±10%），步长为1V
|
|
|
ICC方式：Us: 1V～10V（±10%），步长为1V
|
||
|
Ri
|
2Ω
|
|
|
td
|
50us±5us
|
|
|
tr
|
≤1us
|
|
|
t1
|
0.5s-99s（±10%），步长为0.5s
|
|
车载设备干扰注入容性耦合钳（CCC）
电容耦合夹适合于对高速脉冲（P3）的试验，尤其是带较多数量导线的被试设备。
|
电缆与耦合夹之间的耦合电容
|
100～200pF
|
|
适用的线束直径范围
|
4～ 40mm
|
|
脉冲电压的绝缘强度
|
≥200V
|
|
阻抗（不带试验线束时）
|
50Ω±5Ω
|
车载设备干扰注入感性耦合钳（ICC）
感性耦合钳适合于低速脉冲（P3）的试验，特别是有中等以上数量的待测导线的被试设备。
|
ICC耦合脉冲特性
|
||
|
12V系统
|
24V系统
|
|
|
td
|
7us±30％
|
|
|
tr
|
≤1.2us
|
|
