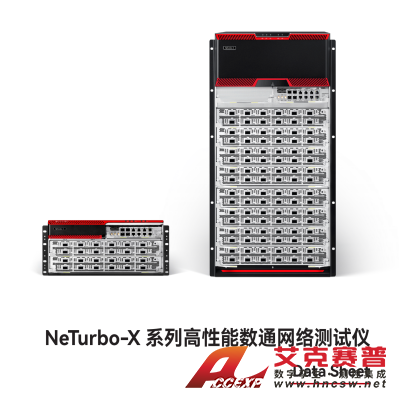

万里眼 NeTurbo-X 系列高性能数通网络测试仪
名称：频谱分析仪
品牌：
型号：
简介：一、产品概述随着云计算、大数据和物联网等技术的迅猛发展，网络带宽、时延和可靠性等关键指标成为了衡量网络设备性能的重要标准。高端网络设备如路由器、交换机等不断经历着技术迭代，以满足更加高速、高效和智能的网络连接需求。在上述技术迭代的背景下，万...
申请服务
- 产品介绍
一、产品概述
随着云计算、大数据和物联网等技术的迅猛发展，网络带宽、时延和可靠性等关键指标成为了衡量网络设备性能的重要标准。高端网络设备如路由器、交换机等不断经历着技术迭代，以满足更加高速、高效和智能的网络连接需求。
在上述技术迭代的背景下，万里眼自主研发的 NeTurbo-X 系列高性能数通网络测试仪应运而生。作为网络设备在研制、生产、入网检测以及网络建设和维护过程中的重要工具，NeTurbo-X 系列高性能数通网络测试仪通过生成并发送网络数据流到被测网络设备，同时接收并处理由被测设备转发而来的数据流，实现对设备和网络的功能与性能进行全面验证。
NeTurbo-X 系列高性能数通网络测试仪集高性能、高密度和高速率于一体，可满足高端路由器和高端交换机的测试诉求。
该系列测试仪采用前沿的模块化设计理念，精妙融合机箱、板卡与软件三大核心组件，构建出强大的测试平台。其机箱设计匠心独运，提供 2个或 8 个插槽的灵活配置，轻松容纳不同规格板卡。测试接口全面覆盖以太网 1GE 至 400GE 的广泛速率范围，实现按需扩展能力，能够迅速响应测试业务的快速增长。
使用万里眼的创新测试软件——NeTurbo，以及专为 X 系列设计的测试板卡，NeTurbo-X 系列数通网络测试仪能够深入执行 Layer 2 至 Layer 3 的流量测试与协议仿真，展现出全面的功能和卓越的性能。这一综合性测试解决方案，完美契合了研发创新、实验验证及质量控制等关键环节的严苛要求，助力用户高效和精准地完成各项测试任务，推动网络技术与设备的持续进步与发展。
二、NeTurbo-X 系列机箱
NeTurbo-X 机箱作为万里眼全新一代以太网测试解决方案的重要组成产品，支持 2 扩展槽位和 8 扩展槽位两种机箱，全面兼容 1GE~400GE 以太网络。通过集成前沿的硬件与软件技术，NeTurbo-X 机箱实现了设计的极致优化，有效削减了测试设备及网络运营成本，为数据网络构筑了坚实的后盾。
该机箱具备业界领先的端口密度与测试速率，以及部件插拔与软件升级能力。这些特性不仅提升了运维效率，还降低了整体拥有成本。
NeTurbo-X 机箱以其卓越的架构设计，支持多用户同时在线测试、多级设备级联和核心网络设备压力测试等多元化测试场景。NeTurbo-X8-AC 和 NeTurbo-X8-DC 机箱可支持 51.2T 的数据吞吐量，较同类产品性能翻倍。同时支持广泛的协议集，能够彻底挑战并验证各种网络设备的极限性能。
主要特性
全面端口速率：
提供从 1GE 到 400GE 的全系列测试速率端口，确保您的 ICT 网络测试需求得到完整覆盖，构建无懈可击的测试体系。
超高端口密度：
在硬件设计上，我们实现了单槽位最大 20*100GE 或单机箱高达 160*100GE 的惊人密度。更支持单槽位扩展至12*400GE，为您的未来网络扩容预留充足空间。
T 级数据吞吐：
单板卡可达到 4.8T 的惊人吞吐量，单机箱支持演进至 51.2T，确保测试过程高效流畅。
板卡灵活扩展：
单机箱最大支持 8 个槽位，可根据实际需求安装多种板卡，扩展端口类型和数量，满足路由器对多速率端口和交换机对高密端口数量的测试需求。
系统卓越可靠：
采用电信级软硬件可靠技术，实现高达 3 万小时的超长 MTBF 时间，确保系统稳定运行，显著降低维护成本与停机风险，为用户业务连续性提供坚如磐石的保障。
三、H1 系列测试板卡
随着 5G-A、云计算与数据中心技术的飞速发展，人类的互联体验正迈向一个前所未有的新高度。5G-A 技术不仅是通信技术领域的一次重大飞跃，更是引领我们步入一个全新数字化时代的先锋。其标志性的超高带宽、支持海量设备的即时连接，以及实现超低时延与高可靠性的能力，正逐步奠定数字化社会建设的坚实基石。
在这个万物皆可互联的新时代，网络业务覆盖范围日益广泛，网络带宽的需求也随之急剧攀升。为了应对这一市场需求，服务供应商与超大规模数据中心纷纷采用多速率网络基础设施策略，灵活调整以满足市场的动态变化。而面对复杂多变的多速率网络环境，客户对于测试设备的需求也向更高密度和更高效率的方向迈进。
为了助力行业顺利验证并部署下一代路由器与数据中心架构，万里眼创新推出了 H1 系列测试板卡。该系列板卡专为高端路由器、交换机及数据中心设备设计，以其出色的灵活性和强大的测试性能，为运营商、网络设备制造商及企业用户提供了应对测试业务快速增长和规划未来业务发展的理想解决方案。H1 系列板卡不仅简化了测试流程，提高了测试效率，还为用户推动数字化转型提供了强有力的技术支持。
H1 系列测试板卡融合了业界顶尖的 L2 至 L3 流量生成与深度分析能力，并集成了强大的网络仿真技术，旨在模拟复杂多样的设备、用户行为及协议交互场景。该板卡不仅展现了在多层次测试中的极致效能，更通过能效优化及多速率灵活支持策略，显著降低了总拥有成本（TCO），包括资本支出与运营费用。
针对数据中心及大型服务供应商的严苛网络环境，H1 系列测试板卡成为了性能测试领域的首选工具。它能够应对极端协议性能挑战，专为测试庞大数据转发的网络设备及超大规模云基础架构而设计。通过高流量模拟，确保数据层面服务质量（QoS）的严格验证，同时深入评估路由和接入等关键协议的扩展能力与稳定性。
应用场景
H1 系列测试板卡能够全面评估各类网络设备的核心性能与协议兼容性，其主要应用于以下关键测试对象，确保网络的稳固与高效：
路由 / 交换芯片：
精准验证芯片级别的数据包转发能力，包括吞吐量、时延、转发速率等关键指标，为路由 / 交换设备的性能优化提供坚实数据支撑。
路由器 / 交换机：
全面测试路由器与交换机的网络连通性、路由表容量、最大连接数及丢包率，确保设备在网络中高效稳定运行，并验证其支持的高级路由协议功能。
基站以太网接口：
针对 5.5G/6G 等高速通信网络基站，验证其以太网接口的带宽利用率、时延控制、丢包表现，助力构建低延迟、高可靠的无线通信网络。
服务器的 CPU/GPU 以太网卡：
深度剖析服务器级网络接口的传输性能，包括吞吐量、CPU/GPU 协同处理效率，以及在网络负载下的稳定性与可靠性，为数据中心与云计算环境提供强有力的网络支持。
主要特性
多样化接口速率：
兼容 SFP、SFP+、SFP28、QSFP+、QSFP28、QSFP56、QSFP-DD 等多种高速率接口标准。
端口独立分配与管理：
支持用户按需分配独立端口，各端口间独立运作，同时允许用户并发使用多个端口。
前沿接口兼容性技术：
支持最新光模块与光纤连接技术，保持测试设备与行业标准同步。
无缝在线速率切换：
实现接口速率即时在线调整，切换过程互不干扰。
精准报文捕获：
提供多样捕获源、灵活模式、多模板预置及组合过滤条件，精准定位网络故障。6、绿色节能端口设计：专注节能减排，12*400GE 测试板卡功耗为 1500W，较市场同类产品显著降低，有效降低长期测试成本。
1、400GE 测试板卡
400GE 测试板卡支持高性能 QSFP-DD 端口，且涵盖 3、6 和 12 端口密度的多种型号。
对于 400GE 测试板卡，在购买并安装 200GE 软件升级包选件的 License 后，能够兼容 200GE 速率。
对于 H1-400G-12QDD 和 H1-400G-6QDD，多速率 QSFP-DD 端口与板卡逻辑深度融合，实现了100GE/200GE/400G 的全速率无缝切换，赋予 400GE 测试板卡测试引擎前所未有的灵活性与适应性。
主要特性
超强的端口流量发送：
单端口发送流高达 32k，支持帧长度按递增、递减和随机跳变模式变化。
强大的端口流量分析：
支持丰富的端口流分析功能，单端口具有 1MB 的抓包存储空间。
超低的时延测试精度：
具有行业领先的 2.5ns 的时延精度，精准测量微秒级超低时延，满足低时延场景的测试需求。
2、100GE 测试板卡
100GE 测试板卡支持高性能 QSFP28 端口，且涵盖 8 和 20 端口密度的多种型号。多速率 QSFP-DD 端口与板卡逻辑深度融合，实现了GE/10GE/25GE/40GE/50GE/100GE 的全速率无缝切换，赋予 100GE 测试板卡测试引擎前所未有的灵活性与适应性。
主要特性
超强的端口流量发送：
单端口发送流高达 32k，支持帧长度按递增、递减和随机跳变模式变化。
强大的端口流量分析：
支持丰富的端口流分析功能，单端口具有 512MB 的抓包存储空间。
超低的时延测试精度：
具有行业领先的 2.5ns 的时延精度，精准测量微秒级超低时延，满足低时延场景的测试需求。
3、10GE 测试板卡
10GE 测试板卡支持高性能 SFP+ 端口，且涵盖 8 和 20 端口密度的多种型号。多速率 SFP+ 端口与板卡逻辑深度融合，实现了 GE/10GE/25GE 的全速率无缝切换，赋予 10GE 测试板卡测试引擎前所未有的灵活性与适应性。
主要特性
超强的端口流量发送：
单端口发送流高达 32k，支持帧长度按递增、递减和随机跳变模式变化。
强大的端口流量分析：
支持丰富的端口流分析功能，单端口具有 512MB 的抓包存储空间。
超低的时延测试精度：
具有行业领先的 2.5ns 的时延精度，精准测量微秒级超低时延，满足低时延场景的测试需求。
四、NeTurbo 测试软件
在通信技术日新月异的时代背景下，网络基础设施的软硬件体系不断向精细化与多元化迈进，支持的网络协议种类激增，互联网流量呈现出爆炸式增长态势。特别是 5G-A 技术的全面铺开，其标志性的超高速率、广泛连接能力、超低延迟及卓越可靠性，对网络测试技术的精准度与全面性提出了前所未有的挑战。
为响应这一行业变革，万里眼作为业界领先的 L2 至 L3 测试技术创新者，打造了 NeTurbo 测试软件。该软件不仅是对传统测试解决方案的一次重大飞跃，更是针对当前及未来大型网络设备制造商、电信运营商、以及数据中心复杂测试需求的定制化解决方案。
NeTurbo 测试软件在用户体验、功能覆盖以及系统扩展潜力上实现了质的飞跃。其界面设计更加人性化，操作逻辑直观易懂，极大提升了测试工作的效率与便捷性。功能层面，NeTurbo 测试软件深度融合了最新测试理念与技术，能够全面覆盖从基础协议验证到高性能场景模拟的广泛测试需求。而在可扩展性上，该平台采用了模块化设计思路，便于用户根据具体测试需求灵活配置，确保测试环境能够紧跟技术发展的步伐，持续满足未来测试挑战。
NeTurbo 数通一体化测试软件专为研发测试环境量身打造 , 与万里眼精心设计的机箱及多样化测试板卡无缝对接，共同构建了一个高效和全面的测试生态系统。通过集成流量测试、协议仿真与深度性能评估功能，NeTurbo 测试软件能够精准应对 DUT（待测设备）在研发周期中的各项测试挑战。
特别针对交换机、路由器和防火墙等复杂网络设备的早期研发阶段，NeTurbo 测试软件展现出了其独特的优势。它不仅确保测试覆盖的全面性与深度，还通过智能化的测试流程设计，加速了产品从研发到市场的进程。在提升测试效率的同时，也确保了测试结果的准确性与可靠性，为网络设备制造商提供了强有力的技术支持与保障。
流量测试
支持灵活的报文构建，并模拟数据流发送。
支持实时统计各类报文的收发数量、时延、抖动和丢包等关键数据。
支持多条件组合的报文捕获和分析。
支持 RFC2544 测试套。
协议仿真
运营商传统通信网络场景测试，支持 BGP、ISIS、OSPF 和 MPLS 等协议仿真。
运营商 SDN 网络场景测试，支持 SR、SRv6 和 PCEP 等协议仿真。
数据中心解决方案测试，支持静态 VXLAN 和 EVPN VXLAN 协议仿真。
宽带接入网络场景测试，支持 PPPoE、DHCPv4 和 DHCPv6 等协议仿真。
针对 L2VPN、L3VPN 和 EVPN 等 VPN 相关的复杂场景，支持灵活易用的配置向导，帮助用户快速完成测试配置。
主要特性
全面测试覆盖：
为 L2 至 L3 领域设计，全面覆盖各类测试需求。
广泛协议仿真：
涵盖接入、路由、组播和 SDN 等多种协议。
复杂场景向导：
高效配置向导，简化 MPLS IP VPN、SRv6 VPN、EVPN VXLAN 等常用场景配置，提升用户操作便捷性。
灵活流量配置：
集成丰富流量头部模板、五种突发模型、均衡调度、精准带宽控制及多样包长生成规则。
标准测试套：
支持业界标准 RFC2544 测试套，确保测试结果的权威性。
拓扑结构仿真：
支持仿真网络拓扑结构，消除多协议测试中对多台被测设备的依赖，有效削减成本支出。
灵活命令编排：
支持拖拽编辑、逻辑组合，运行时断点控制，一键保存为自动化脚本，提升脚本编写效率。
自动化接口：
支持 TCL/Python 两种脚本语言，接口易用且可扩展。
强大统计功能：
提供流量 / 协议统计，多窗口灵活展示，支持全量统计的实时排序及筛选。
详尽报告系统：
生成直观、详尽的测试报告，为网络性能评估与优化提供坚实数据支撑。
易用的产品体验
用户体验符合习惯：
符合行业特征和用户习惯的界面设计，有效降低新老用户的学习门槛，提升用户上手效率。
深浅模式光感舒适：
提供深色皮肤切换，深色皮肤可使背景变暗和文本变亮，降低屏幕亮度，让眼睛更舒适。
测试向导直观易用：
打造所见即所得的图形化专利向导，让拓扑图清晰、易用和易识别。
测试报告美观清晰：
自动生成匹配系统风格的测试报告，让报告清晰 / 美观 / 一致，提升用户阅读体验。
疏密显示按需定义：
可自定义疏密显示方式，使表格和文字等比放大，缓解长时间在表格中查看信息的视力压力。
测试表格随心截取：
符合行业特征和用户习惯的界面设计，有效降低新老用户的学习门槛，提升用户上手效率。
五、技术规格
1、NeTurbo-X 系列机箱
2、400GE 测试板卡
3、100GE 测试板卡
4、10GE 测试板卡
