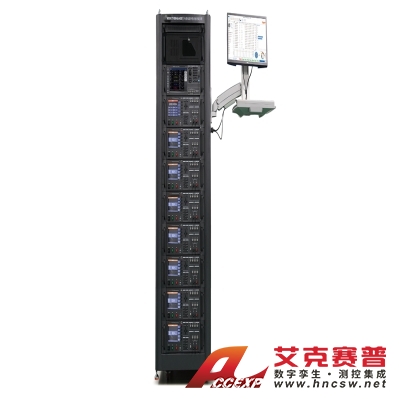

同惠 TH904A 电感偏流特性综合测试系统
名称：物性分析测试仪器
品牌：同惠
型号：TH904A
简介：Windows 操作环境一体化程控操作，界面便捷系统稳定度高，频率响应：1kHz–2MHz优良可裁剪性与扩展性，LCR 频率可选 20Hz–2MHz最大可扩充到 400A 恒流输出精细电流步进，单台分辨率 1mA新一代交直流叠加测试原理，满...
申请服务
- 产品介绍
Windows 操作环境一体化程控操作，界面便捷
系统稳定度高，频率响应：1kHz–2MHz
优良可裁剪性与扩展性，LCR 频率可选 20Hz–2MHz
最大可扩充到 400A 恒流输出
精细电流步进，单台分辨率 1mA
新一代交直流叠加测试原理，满足高精度、高频化测试
单一电流、步进扫描、多频点图形化扫描三种电流输出方式
实时操作所有参数及设置，无等待延迟
新一代文件管理，支持数据库、Excel、Txt 三种存储格式
支持快捷保存 / 调用参数设置文件
中英双语界面切换
应用
电感器 / 电抗器直流特性分析
铁芯 / 铁氧体材料饱和特性分析
其他材料的直流特性分析
物理参数
体积 (mm)：700 (W)×1860 (H)×800 (D)
净重：340kg
| 项目 | 参数 |
|---|---|
| 型号 | TH904A |
| 显示 | LCR 显示屏 + 工控电脑显示器 |
| 支持测量频率 | 1kHz–2MHz |
| 电流范围 | 50A–400A |
| LCR 型号 | TH2848-02/TH2848-02L/TH2840BL/TH2840A/TH2840B |
| LCR 频率范围 | 20Hz–2MHz |
| 偏置电流源 | TH1779A |
| 工控机系统 | 工控机、液晶显示器、键盘、鼠标、上位机软件、机柜 |
| 显示方式 | 单点、列表、图形扫描、多频率点电流扫描曲线 |
| 数据存储 | 测试文件、波形图片、波形数据、Excel/Txt/ 数据库 |
| 电流加载方式 | 上位机控制 + 实体按键 + 脚控开关 |
| 扫描调整最小步进 | 1mA × 台数 |
| 最大输出电压 | 16V |
| 最大允许直流电阻 | Rmax = Vmax / I（Ω） |
| 最大允许电感量 | Lmax = Vmax / di/dt（mH） |
| 连续加载最大电流时间 | 1h，不间断输出 |
