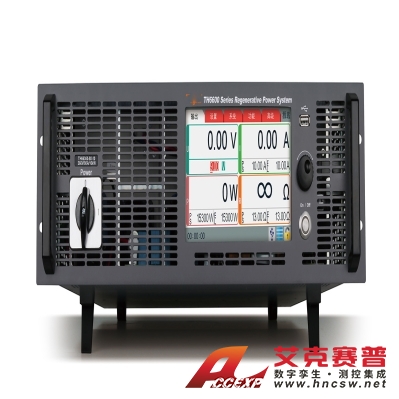

同惠 TH6680 可编程双向回馈式大功率直流电源
名称：物性分析测试仪器
品牌：同惠
型号：TH6680
简介：宽范围交流输入电压：360VAC–528VAC双向电源与可回馈式负载融为一体，能量回馈效率高达 92.5%输出电压：0–1500V；最大输出电流：360A三种功率机型：5kW、10kW、15kW；宽范围定功率输出，最大可扩展至 240kW电...
申请服务
- 产品介绍
宽范围交流输入电压：360VAC–528VAC
双向电源与可回馈式负载融为一体，能量回馈效率高达 92.5%
输出电压：0–1500V；最大输出电流：360A
三种功率机型：5kW、10kW、15kW；宽范围定功率输出，最大可扩展至 240kW
电源 / 负载模式均支持 CV、CC、CR、CP 功能
内置函数发生器，7 英寸 24 位色 TFT LCD 电容触摸屏
高功率密度：3U 高度、19 英寸标准机箱，单机最大功率 15kW
功率因数高达 0.99
电压电流粗调 / 细调旋钮，定时输出（0.01–9999.99S）
屏幕信息可存储至 U 盘，中英文操作界面
USB HOST 支持自动升级软件
Analog 外部模拟控制接口
标配通讯接口：RS232、USB HOST、USB Device、LAN、GPIB
硬件保护：OVP、OCP、OPP、OTP
支持 SCPI、MODBUS 协议
标配接口
RS232、USB HOST、USB DEVICE、GPIB、LAN
物理参数
外壳体积 (mm)：430 (W)×133 (H)×703.5 (D)
整体体积 (mm)：483 (W)×133 (H)×793.5 (D)
净重：18.5kg / 25.5kg / 32.5kg
应用
研发与设计验证通用测试
新能源：太阳能电池、新能源汽车、电动自行车
生产线常规测试、维修
自动化设备集成测试
太阳能光伏模拟测试
教学实验室
LED 测试
汽车线束可靠性测试
| 参数 | 型号 | TH6680-120-05 | TH6680-240-10 | TH6680-360-15 |
|---|---|---|---|---|
| 额定输出 (电源模式) | 功率 | 0-5kW | 0-10kW | 0-15kW |
| 电压 | 0-80V | 0-80V | 0-80V | |
| 电流 | 0-120A | 0-240A | 0-360A | |
| 内阻 | 0.02-25Ω | 0.01-13Ω | 0.006-10Ω | |
| 额定输入 (负载模式) | 功率 | 0-5kW | 0-10kW | 0-15kW |
| 电压 | 0-80V | 0-80V | 0-80V | |
| 电流 | 0-120A | 0-240A | 0-360A | |
| 内阻 | 0.02-25Ω | 0.01-13Ω | 0.006-10Ω | |
| 负载调整率 | 电压 | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS |
| 电流 | ≤0.15%FS | ≤0.15%FS | ≤0.15%FS | |
| 功率 | ≤0.75%FS | ≤0.75%FS | ≤0.75%FS | |
| 电源调整率 | 电压 | ≤0.02%FS | ≤0.02%FS | ≤0.02%FS |
| 电流 | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS | |
| 功率 | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS | |
| 设定值解析度 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.1A | 0.1A | 0.1A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.001Ω | 0.001Ω | 0.001Ω | |
| 回读值解析度 | 电压 | 10mV | 10mV | 10mV |
| 电流 | 0.1A | 0.01A | 0.01A | |
| 功率 | 1W | 1W | 1W | |
| 内阻 | 0.001Ω | 0.001Ω | 0.001Ω | |
| 设定精度 (25℃±5℃) | 电压 | ≤0.1%FS | ≤0.1%FS | ≤0.1%FS |
| 电流 | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS | |
| 功率 | ≤1%FS | ≤1%FS | ≤1%FS | |
| 内阻 | ≤最大阻值 1%±1% 最大电流 | ≤最大阻值 1%±1% 最大电流 | ≤最大阻值 1%±1% 最大电流 | |
| 回读精度 (25℃±5℃) | 电压 | ≤0.1%FS | ≤0.1%FS | ≤0.1%FS |
| 电流 | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS | |
| 功率 | ≤1%FS | ≤1%FS | ≤1%FS | |
| 内阻 | ≤最大阻值 1%±1% 最大电流 | ≤最大阻值 1%±1% 最大电流 | ≤最大阻值 1%±1% 最大电流 | |
| 纹波噪声 (20Hz-2MHz) | 差模电压 | ≤200mVp-p/16mVrms | ≤320mVp-p/25mVrms | ≤320mVp-p/25mVrms |
| 差模电流 | ≤80mArms | ≤160mArms | ≤240mArms | |
| 动态恢复时间 | — | ≤1.5ms | ≤1.5ms | ≤1.5ms |
| 远程感测补偿 | — | ≤0.5%FS | ≤0.5%FS | ≤0.5%FS |
| 电源转换效率 | — | ≤93% | ≤93% | ≤93% |
| 能量回馈效率 | — | ≤93% | ≤93% | ≤93% |
