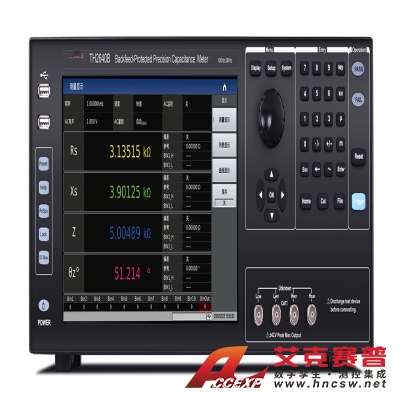

同惠 TH2640B 耐冲击精密电容测试仪
名称：物性分析测试仪器
品牌：同惠
型号：TH2640B
简介：高稳定性和一致性：20 个量程配置高功率：信号电平 20VAC/100mAAC高速度：测试速度高达 10ms（100 次 / 秒）高分辨：10.1 英寸电容触摸屏，1280×800点测、列表扫描、图形扫描三种测试方式参数测量201 点多参数...
申请服务
- 产品介绍
高稳定性和一致性：20 个量程配置
高功率：信号电平 20VAC/100mAAC
高速度：测试速度高达 10ms（100 次 / 秒）
高分辨：10.1 英寸电容触摸屏，1280×800
点测、列表扫描、图形扫描三种测试方式
参数测量
201 点多参数列表扫描
图形扫描，4 轨迹可选，支持 1/2/4 分屏
分选功能：LCR 模式 10 档分选
耐冲击：抗冲击电压高达 200V
高兼容性：支持 SCPI/MODBUS，兼容国际品牌
应用
无源元件：电容、电感、磁芯、电阻、压电、变压器、芯片组件等
半导体元件：LED 驱动 IC 寄生参数、变容二极管 C‑VDC、晶体管 / IC 寄生参数
其它元件：PCB、继电器、开关、电缆、电池等阻抗评估
介质材料：塑料、陶瓷介电常数与损耗角
磁性材料：铁氧体等导磁率与损耗角
半导体材料：介电常数、导电率、C‑V 特性
标配接口
RS232、USB HOST、USB DEVICE、HANDLER、LAN、外部 DCI
物理参数
体积 (mm)：430 (W)×177 (H)×265 (D)
净重：11kg
| 项目 | 参数内容 | TH2640B |
|---|---|---|
| 显示器 | 尺寸 / 类型 | 10.1 英寸电容触摸屏 |
| 比例 | 16:9 | |
| 分辨率 | 1280×RGB×800 | |
| 测量参数 | 测量方式 | 四参数任意选择 |
| AC 测量项 | Z | |
| 测试频率 | 频率范围 | 100Hz–2MHz |
| 频率精度 | 0.01% | |
| 频率分辨率 | 1mHz/10mHz/100mHz/1Hz/10Hz 分段 | |
| 测试电平 | 电压范围 | 0Vrms–20Vrms |
| 电压准确度 | ±(10%× 设定值 + 2mV) ≤2Vrms；±(10%× 设定值 + 5mV) ＞2Vrms | |
| 电压分辨率 | 1mVrms(5mV–1Vrms)；10mVrms(1V–20Vrms) | |
| 电流范围 | 50mArms–100mArms | |
| 输出阻抗 | 阻抗值 | 20Ω，±4%@1kHz |
| 数学运算 | 运算类型 | 绝对偏差 Δ、百分比偏差 Δ% |
| 等效方式 | 等效模式 | 串联 Cs、并联 Cp |
| 校准功能 | 校准项 | 开路 OPEN、短路 SHORT、负载 LOAD |
| 测量平均 | 平均次数 | 1–255 次 |
| 量程选择 | 选择模式 | 自动 AUTO、手动 HOLD |
| 量程配置 | LCR 量程 | 20 档全量程 |
| 测量时间 | 速度档位 | 快速：10.4ms；中速：90.4ms；慢速：218ms |
| 基本测量精度 | 测量精度 | 0.05% |
| 测量显示范围 | 电容 | 0.00001pF–9.99999F |
| 电感 | 0.00001μH–99.9999kH | |
| 损耗 D | 0.00001–9.99999 | |
| 品质 Q | 0.00001–99999.9 | |
| 阻抗 R/X/Z | 0.001mΩ–99.9999MΩ | |
| 列表扫描 | 扫描点数 | 201 点 |
| 扫描参数 | 频率、AC 电压、AC 电流 | |
| 图形扫描 | 扫描点数 | 21–1001 点 |
| 轨迹数量 | 1–4 轨迹，1/2/4 分屏 | |
| 比较器 | 分档 | 10Bin、PASS、FAIL |
| 存储 | 内部存储 | 约 6GB 非易失存储器 |
| 外部存储 | USB 支持配置、截图、记录 | |
| 接口 | 通讯接口 | USB HOST、USB DEVICE、LAN、HANDLER、RS232C、RS485 |
| 开机预热 | 预热时间 | 60 分钟 |
| 电源 | 输入电压 | 100–120VAC / 198–242VAC，47–63Hz |
| 物理参数 | 功率 | ≥130VA |
| 尺寸 (W×H×D) | 430mm×177mm×265mm | |
| 重量 | 11kg |
