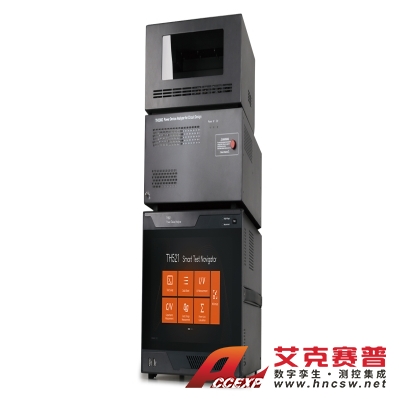

同惠 TH521-35-20C 功率器件分析仪
名称：物性分析测试仪器
品牌：同惠
型号：TH521-35-20C
简介：TH521 系列功率器件分析仪是一款用于电路设计的综合解决方案，可帮助电力电子电路设计人员选择适合自身应用的功率器件，让其电力电子产品发挥最大价值。它可以评测器件在不同工作条件下的所有相关参数，包括 IV 参数 (击穿电压和导通电阻)、三端...
申请服务
- 产品介绍
TH521 系列功率器件分析仪是一款用于电路设计的综合解决方案，可帮助电力电子电路设计人员选择适合自身应用的功率器件，让其电力电子产品发挥最大价值。它可以评测器件在不同工作条件下的所有相关参数，包括 IV 参数 (击穿电压和导通电阻)、三端 FET 电容、栅极电荷和功率损耗。用于电路设计的 TH521 系列功率器件分析仪具有完整的曲线追踪仪功能以及其他功能。
应用领域
半导体功率器件：二极管、三极管、MOSFET、IGBT、晶闸管、集成电路、光电子芯片等寄生电容测试、C-V 特性分析
半导体材料：晶圆切割、C-V 特性分析
液晶材料：弹性常数分析、液晶切割
电容元件：电容器 C-V 特性测试及分析，电容式传感器测试分析
性能特点
TH521 常规特性
高达 3.5kV/1800A 的宽广工作范围
从 - 50°C 到 + 250°C 的全自动快速热测试
自动创建功率器件 (半导体和元器件) 的技术资料
自动记录功能可防止数据丢失
AI 辅助编写 python 测试脚本
TH521 IV 套件特性
可对封装和晶圆上器件进行全自动快速 IV 测量 (Ron、BV、泄漏、Vth、Vsat 等)
窄 IV 脉冲宽度 (最窄 10μs) 可防止器件自发热，更准确地测试器件实际性能
示波器视图 (时域视图) 可以监测实际电压 / 电流脉冲波形，以便进行准确测量
配置可以灵活选择 (电流范围可从 20A 到 200A、600A 或 1800A 灵活选择),CV 和 Qg 作为选配
TH521 套件完整特性
IV 套件的全部特性
测量封装器件在 3.5kV 以内的晶体管输入、输出和反向传输电容 (Ciss、Coss、Crss、Cies、Coes、Cres) 以及栅极电阻 (Rg)
测量封装器件的栅极电荷 (Qg) 曲线
计算功率损耗 (传导、驱动和开关损耗)
附件
标配附件：电源线 ×2；三同轴测试线 ×12；高压三同轴测试线 ×1；DigitalJo 线缆 ×1；键盘 / 鼠标；三端器件测试夹具 (TH521-1)
选配附件：Mfcmn 连接线缆 (TH521-5)；Ceg 测试夹具 (TH521-3)
参数 主机 体积 (mm): 430 (W) x 311 (H) x 600 (D) 净重：约 34.5 kg / 35kg 扩展器 体积 (mm): 425 (W) x 365 (H) x 590 (D) 净重：约 22 kg / 33.5kg
