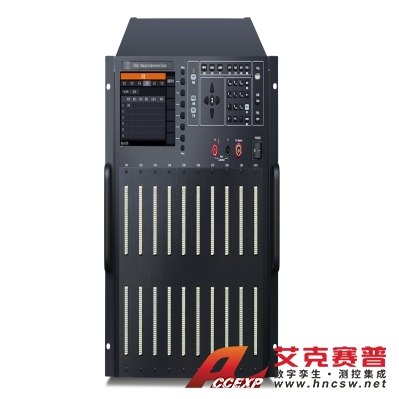

同惠 TH615系列 模块化线束线缆综合测试系统
名称：物性分析测试仪器
品牌：同惠
型号：TH615
简介：7 寸 TFT LCD 真彩显示器，800×480 分辨率，16 位色中英文可选操作界面支持仪器之间的级联，测试通道最多可达 10240 路短断、导通、交流耐压、直流耐压、绝缘电阻测试焊接电阻测试，测试下限可达 10μΩ支持热敏电阻（NTC...
申请服务
- 产品介绍
7 寸 TFT LCD 真彩显示器，800×480 分辨率，16 位色
中英文可选操作界面
支持仪器之间的级联，测试通道最多可达 10240 路
短断、导通、交流耐压、直流耐压、绝缘电阻测试
焊接电阻测试，测试下限可达 10μΩ
支持热敏电阻（NTC）测量
自动学习功能
点测、自动寻点功能
耐压测试带电弧侦测功能
循序测试功能
测试线接触检查
支持手动编辑线表功能
高低压分离技术，绝缘电阻测试上限可达 10GΩ
多种高压测试方式选择
测试电阻、电容、二极管等元件，采用电压电流并行采样技术，采样数据更快
仪器自检功能，在线排查仪器故障
可编程 I/O 功能
配有上位机软件，支持 MES 系统
标配接口
RS232、USB HOST、USB DEVICE、HANDLER、LAN
物理参数
体积 (mm)：483 (W)×311 (H)×535 (D)；483 (W)×396 (H)×535 (D)；483 (W)×660 (H)×535 (D)
重量：约 28kg、约 35kg、约 60kg
应用
汽车电子：汽车电池 FPC、集成母排焊接电阻 CSS、汽车 PDU、ECU 连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线
通讯和 IT：电话线、网络连接线、多股连接线、手机屏线、TYPEC 数据线、USB 数据线、笔记本电脑屏线、HDMI 连接线、VGA 连接线、IDE 硬盘连接线、SATA 硬盘连接线等
电子工业：排线、扁平线、接插件、电源线、多路开关、RS232 连接线、GPIB 连接线、USB 延长线、多芯插座
元器件：无源器件：电容、电感、电阻、二极管、电容极性
安规测试：交流耐压、直流耐压、绝缘电阻
| 项目 | 参数 | TH615 系列 |
|---|---|---|
| 测试方式 | 两线 / 四线 | 两线 / 四线 |
| 最大测试点 | - | 640/1280/2560 |
| 最多可用模块 | - | 20 |
| 显示器 | - | 7 寸 TFT LCD，800×480，16 位色 |
| 测试信号源频率 | 范围 | 50Hz - 100kHz，精度 0.02% |
| 信号源幅度 | 范围 | 1Vrms，精度 10% |
| 电流源 | 范围 | 1-20mA、100mA、1A |
| 可编程高压源（直流） | 范围 | 50V - 1500V |
| 可编程高压源（交流） | 范围 | 50V - 1000V |
| 电容测量 | 范围 | 10pF - 1000μF |
| 电阻测试 | 范围 | 10μΩ - 10MΩ |
| 绝缘电阻 | 范围 | 1MΩ - 10GΩ |
| 体积 (mm) | W×H×D | 483×311×535；483×396×535；483×660×535 |
| 重量 | - | 约 28kg/35kg/60kg |
