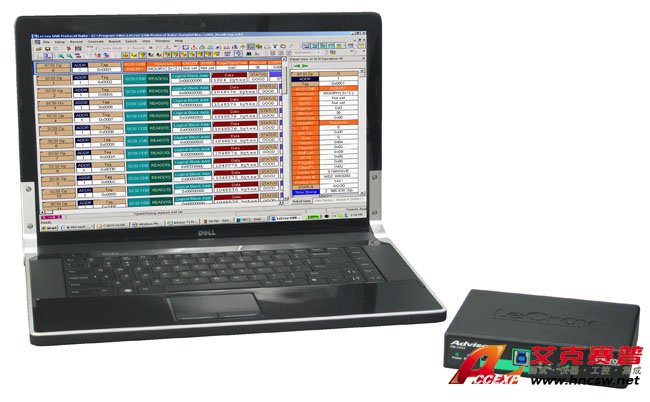

LeCroy力科 Advisor T3 USB协议分析仪

产品简介:

LeCroy力科 Advisor T3 USB协议分析仪是一款超便携式的SuperSpeed USB分析仪,以超常的价格提供了市场领先的精度。Advisor旨在为每个工程师提供精密的USB协议测试工具,它包含SuperSpeed USB调试的所有基本功能。...

关注领取礼品

详细介绍
LeCroy力科 Advisor T3 USB协议分析仪基于Teledyne LeCroy的Voyager分析仪平台,具有快速的信号锁定和无与伦比的5Gbps记录精度。Advisor设计为串联在主机和设备之间,可无损捕获USB 2.0或USB 3.0流量。每个事件都带有时间戳,包括逻辑状态更改和LFPS信号。凭借其智能的终止检测模式,Advisor可以无缝捕获设备之间的带内复位和热插拔行为。

LeCroy力科 Advisor T3 USB协议分析仪主要特征

CATC跟踪分析软件系统-扩展/折叠传输,可快速解释USB流量
2GB记录容量-捕获长时间的记录会话以进行分析和解决问题
原始位记录/ 10位错误检测-查看低级10位符号并将其与高级分组结构相关联
完全支持SSC和数据加扰-对5Gbps信号进行快速锁定和准确捕获
硬件触发-在2.0或3.0协议事件上触发以隔离重要的流量,特定的错误或数据模式
全类解码-SCSI海量存储,3.0集线器,PTP /静态图像,打印机,PictBridge,媒体传输协议(MTP)和所有流行的USB设备类。
硬件过滤-自动排除非必要和冗余符号,包括空闲,TS1,TS2,SKP和LFPS序列。
智能报告-自动报告事件指标并标记20多个常见USB协议错误。LTSSM视图提供了跟踪中发生的逻辑链接状态的图形模型
复杂的查看-查看TLP消息和标头,以及USB协议的逻辑事务和传输层
外部触发器输入/输出-外部触发器和同步电缆(另售)允许在多个Advisor或Advisor和Voyager之间进行同步记录。
12个月硬件保修-通过行业领先的支持和保修保护您的投资

LeCroy力科 Advisor T3 USB协议分析仪规格参数

支持的协议   USB 1.0、1.1、2.0和3.0
协议分析仪
协议练习者   不适用
其他   不适用
主机硬件要求   奔腾II或更高版本,
  USB 2.0端口
操作系统要求   Windows XP,Vista和Windows 7
记忆体大小   2024兆字节
支持的数据速率   1.2-5000 Mb /秒
记录频道   1个
数据总线接口   半双工差分(USB 2.0)
  双工差分(USB 3.0)
构成因素   封闭式机箱
前面板连接器   分析仪–一(1)个USB 2.0和3.0记录通道,带有USB 3.0 A和B连接器
前面板指示灯   平台LED:电源,状态
  分析器LED:Rec,2.0、3.0
携带箱:   已包含
尺寸图   顾问T3:6英寸x 5英寸x 1.30英寸
重量   0.5磅
电源要求   100-240V,50-60 Hz(通用输入),1.0A
外部触发输入/输出和同步   MicroD(专有)
特征: CATC跟踪
现场可升级BusEngine
超高速USB 3.0捕获
低/全/高速USB 2.0捕获
综合练习器选件 没有
Gbe上传 没有
规格查看(3.0包​​)
单状态触发
顺序状态触发 没有
捕获前过滤
自动化API
随时随地(OTG)
原始10位显示
链接跟踪器
慢时钟选项 没有
外部时钟选项 没有
SMA差分输入选件 没有
环境: 工作温度 32至131 F
非营业中 -20至80°C(-4至176°F)
工作湿度 相对湿度10%至90%(非冷凝)


硬件触发

当以5Gbps信令速度运行时,基于硬件的事件触发对于精确定位协议事件至关重要。使用Advisor T3,可以在最低级别指定触发,包括总线状态,有序集(U0,SKP等),数据包类型或标头字段(突发结束,数据包待处理等)。Advisor分析器还可以通过丢弃冗余模式(例如SKP,空闲和训练序列)来实时过滤来自缓冲区的有害流量。



紧凑方便


LeCroy力科 Advisor T3 USB协议分析仪独特小巧外形适合任何公文包,但拥有2GB的记录内存。该系统还提供线轴到磁盘的捕获,非常适合测试软件驱动程序或分析系统性能。像所有Teledyne LeCroy分析仪一样,Advisor具有可现场升级的固件,使系统可以随着规格的发展而变化。



第六代分析软件


LeCroy力科 Advisor T3 USB协议分析仪提供了许多与Voyager系统相同的功能,包括传奇的CATC Trace,它已成为USB 2.0协议分析的业界事实上的标准。这种直观的分层显示可以扩展以显示数据包级别的事件,也可以折叠以显示完整的传输。包含一个全面的工具集,可从跟踪中对流量进行单独搜索,分组或过滤。

USB设备解码


LeCroy力科 Advisor T3 USB协议分析仪软件将使用每个端点在枚举过程中报告的数据自动分配设备类解码。还可以从下拉菜单中进行手动解码分配,从而为USB设备类型提供无与伦比的支持。完全支持USB OTG规范以及视频类2.0,大容量存储和USB附加SCSI(UAS)协议。



原始调试能力


Advisor T3包括Link Tracker显示屏,该显示屏捕获每个转换并按时间顺序以2ns的时间顺序显示原始的10位数据模式。为帮助进行低级调试而设计,所有有序集(包括训练序列和数据包间符号)都可以10位,8位,加扰和无扰Hex格式显示。与可吞噬10位符号错误的基于Pipe-PHY的分析仪不同,Advisor T3会显示格式错误的数据包,成帧错误和无效代码,从而可以明确分析链路问题。


快速找到问题

流量摘要提供跟踪中USB 2.0和3.0事件的事件指标。带宽计算器会自动为跟踪中的每个端点生成性能指标。总线使用率报告以直方图格式绘制数据包的长度,设备的总线使用率和吞吐量。


灵活且可升级

LeCroy力科 Advisor T3 USB协议分析仪型号是业界价格最低的USB 3.0分析仪。USB标准版增加了针对2.0 / 3.0的触发功能。Advisor T3还提供仅USB 2.0型号,可升级到3.0。对于SuperSpeed高级用户,Pro升级选项将高级触发,实时指标和其他Voyager Pro软件功能引入Advisor T3标准模型
