LeCroy力科 Mercury T2C / T2P USB协议分析仪
名称：协议分析仪
品牌：
型号：
简介：LeCroy力科 Mercury T2C / T2P USB协议分析仪主要特征 ● 支持USB Power Delivery 2.0和3.0 捕获和解码所有配置通道（CC）事件 ● CATC跟踪分析软件 -更快地解释和调试USB流量 ● 便...
申请服务
- 产品介绍
LeCroy力科 Mercury T2C / T2P USB协议分析仪主要特征
●支持USB Power Delivery 2.0和3.0 –捕获和解码所有配置通道（CC）事件
●CATC跟踪分析软件 -更快地解释和调试USB流量
●便携式，便捷 -总线供电的分析仪可与任何基于Windows的PC一起使用
●AutoDetect USB 2.0速度 -自动检测低速，全速和高速连接
●Power Tracker ™ -与PD协议消息同步的VBUS和CC电压的图形视图
●高达512 MByte的记录容量 –通过实时过滤和数据截断进一步扩展捕获窗口
●假脱机到磁盘模式 -使用假脱机到磁盘捕获记录数小时甚至数天
●非侵入式高阻抗探头 -为被测设备保留真实的信号和时序条件
●高级触发 -隔离重要流量，特定错误或数据模式
●广泛的解码-大容量存储，蓝牙HCI，集线器，PTP /静止图像，打印机，人机接口设备（HID），音频和通信设备类（CDC）
●硬件过滤 -自动从跟踪中排除非必要和冗余数据包
●智能报告 -快速识别和跟踪错误率，异常总线或定时情况
●复杂的 视图–提供USB 2.0和PD协议的完整数据包，事务和传输层视图
LeCroy力科 Mercury T2C / T2P USB协议分析仪规格参数
| 产品型号 | Mercury T2C USB协议分析仪 | Mercury T2P USB协议分析仪 |
| 支持的协议 | USB 1.0、1.1、2.0和PD 2.0（BMC） | USB 1.0、1.1、2.0和PD 2.0（BMC） |
| 协议分析仪 | 是 | 是 |
| 协议练习者 | 不适用 | 不适用 |
| 电力追踪器 | 没有 | 是 |
| 奔腾II或更高版本，USB 2.0端口类型“ C” | 是 | 是 |
| 操作系统要求 | Microsoft Windows 7和Windows 8，Win 10 | Microsoft Windows 7和Windows 8，Win 10 |
| 记忆体大小 | 256MB | 512MB |
| 支持的数据速率 | 1.2-480 Mb /秒 | 1.2-480 Mb /秒 |
| 记录频道 | 1个 | 1个 |
| 数据总线 | 半双工差分（USB 2.0） | 半双工差分（USB 2.0） |
| 电力输送巴士 | BMC | BMC |
| 前面板连接器分析仪 | C型 | C型 |
| 前面板LED： | 电源，状态，记录，触发器，连接器1和2 | 电源，状态，记录，触发器，连接器1和2 |
| 尺寸图 | 3.6英寸x 3.0英寸x 1英寸（80 x 90 x 24毫米） | 4.48吋x 3.0吋x 1吋（80 x 123 x 24毫米） |
| 重量 | 158克（5.8盎司） | 220克（7.7盎司） |
| 电源要求（USB总线电源） | 560 mA（正在供货） | 500毫安 |
| 外部触发输入/输出 | 9针Mini DIN连接器，用于外部触发输入和输出到BNC连接*。 | 9针Mini DIN连接器，用于外部触发输入和输出到BNC连接*。 |
| CATC跟踪 | 是 | |
| 现场可升级BusEngine | 是 | |
| 超高速USB 3.0捕获 | 没有 | |
| 低/全/高速USB 2.0捕获 | 是 | |
| USB Power Delivery 3.0（BMC）捕获 | 是 | |
| 综合练习器选件 | 没有 | |
| Gbe上传 | 没有 | |
| 单状态触发 | 是 | |
| 顺序状态触发 | 是 | |
| 捕获前过滤 | 是 | |
| 自动化API | 是 | |
| 原始10位显示 | 没有 | |
| 链接跟踪器 | 没有 | |
| 慢时钟选项 | 没有 | |
| 电源跟踪器（仅T2P） | 是 | |
USB Power Delivery 2.0和3.0
除了USB 2.0数据包外，LeCroy力科 Mercury T2C / T2P USB协议分析仪还可以通过Type-C配置通道（CC）捕获和解码USB Power Delivery 2.0 / 3.0包。用户可以查看CC数据包，包括电缆检测，电源协商，UFP和DFP角色交换，进入/退出备用模式以及其他Type-C Power Delivery行为。所有的Mercury型号均包含适配器电缆，可轻松连接至旧版USB主机和设备。利用Teledyne LeCroy在USB方面的专业知识，Mercury解决方案将行业领先的测试工具置于每个工程师的预算之内。
查看和了解USB协议
LeCroy力科 Mercury T2C / T2P USB协议分析仪拥有行业领先的CATC Trace专家分析软件，可提供易于使用的显示，以图形方式解码逻辑协议事件。Mercury的所有模型都包含对高层协议的相同全面解码，可以对其进行扩展以显示基础事务和数据包。
非侵入式分析硬件
Mercury在设计上完全是被动的，可以保留现实世界中的信号，并能100％忠实地表示总线上的流量。Mercury具有高阻抗，非侵入式探头，严格充当“嗅探器”，不会重新计时信号或显着降低主机与设备之间的幅度。Mercury T2C提供256MB；而Mercury T2P的记录容量增加了一倍，达到512MB。两种系统均可通过过滤，数据截断和假脱机到磁盘捕获来扩展容量，以延长记录时间。完全兼容USB Type-C标准，所有Mercury型号将“通过” SuperSpeed或Alternate-mode信号，而不会影响其操作。

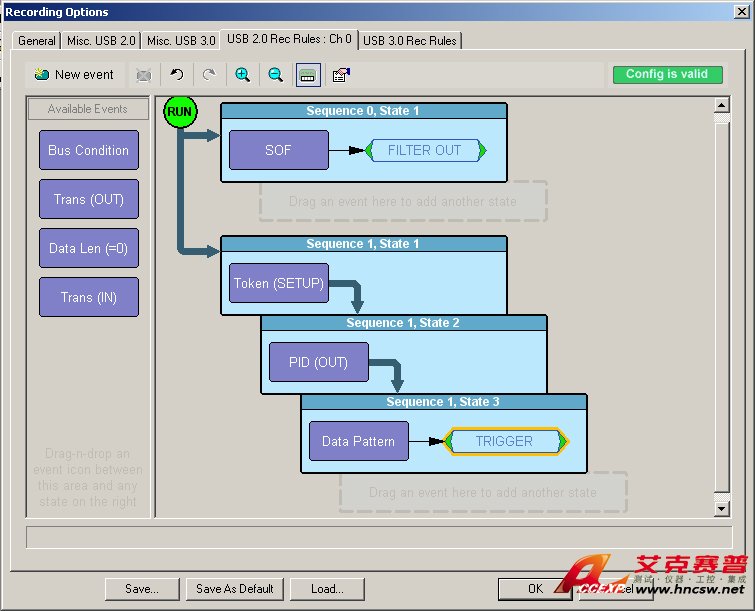

实时触发
实时触发隔离特定的协议事件对于捕获间歇性问题至关重要。LeCroy力科 Mercury T2C / T2P USB协议分析仪可以通过拖放选择PID类型，数据模式，标准请求，错误和总线事件来提供复杂的触发。Mercury提供了14种协议错误触发器，可自动检测到其他几种捕获后错误。能够在特定总线状况发生时触发并查明它们，从而节省了测试和调试时间。

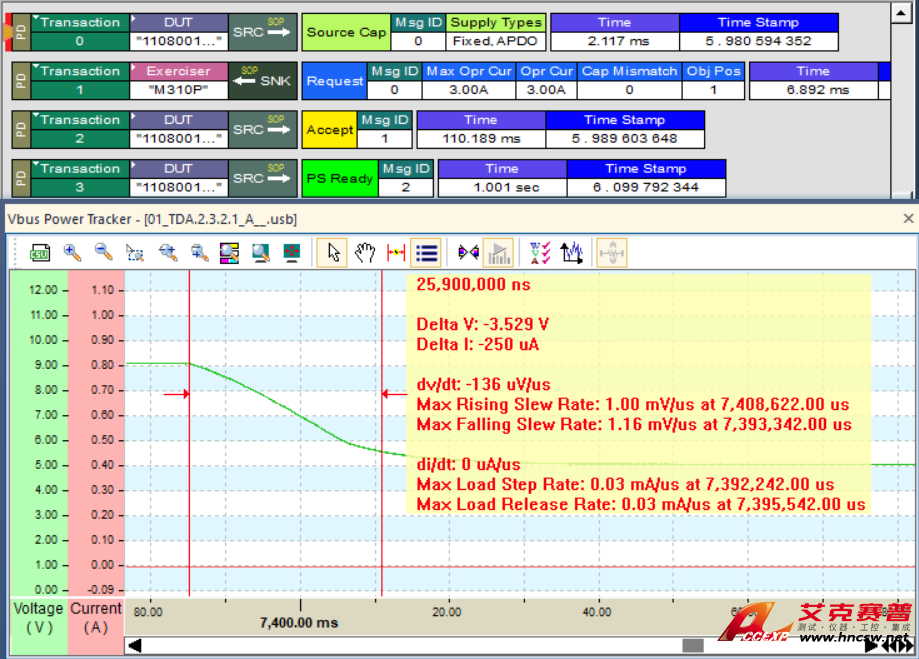

功率跟踪器测量电压和电流
Power Tracker选项监视Vbus功率消耗并以时间线格式以图形方式显示电压。该功率信息与跟踪同步，从而允许用户验证协议层和电气层的功率状态转换。对被测系统完全透明，Power Tracker在正常运行期间对VBUS和CC电压进行采样。它将这些物理层测量结果与逻辑协议层事件相关联。
精密定时测量
CATC跟踪软件包括一个持续的时间显示，可在事件之间提供一键式测量。带宽计算器可为任何范围的数据包提供完整的总线利用率指标。
