LeCroy力科 Voyager M310P USB协议分析仪

产品简介:

Voyager M310P是Teledyne LeCroy的全面协议验证系统,专为USB 2.0,USB 3.1,Type-C和电源传输而设计。Voyager M310P的非侵入式探测功能和一系列交钥匙的Compliance软件包使它们成为USB 3.1协议分析的明智之选。...

关注领取礼品

详细介绍

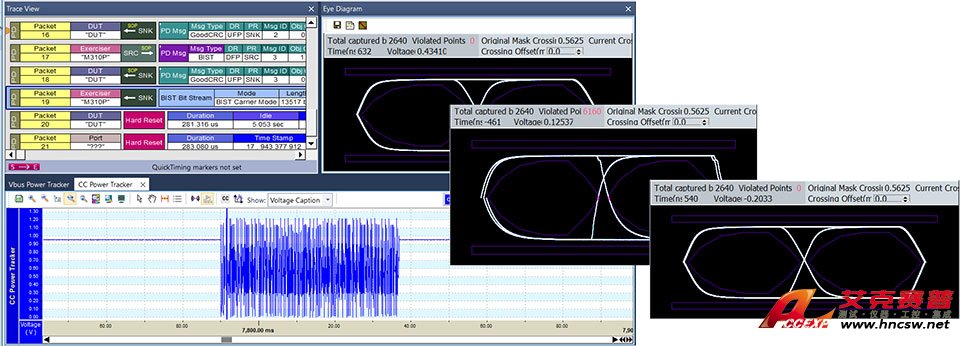

LeCroy力科 Voyager M310P USB协议分析仪除了PD Source,Sink和Dual-Role设备外,还提供了集成的练习器,该练习器能够仿真USB 2.0、3,1的主机和端点行为。高度可配置,该单一平台支持最广泛的官方USB-IF合规性规范,包括USB PD 2.0 / 3.0,Type-C,USB 3.1集线器和链路层。现在进行了增强以支持所有最新的Type-C合规性检查,包括Power Delivery眼图测试,M310P是USB认证的“一站式”解决方案。


LeCroy力科 Voyager M310P USB协议分析仪主要特征

●同时捕获/分析USB 2.0 / 3.1和PD流量-记录2.0 / 3.1和PD以查看端到端主机,集线器和扩展坞的操作。
●集成的USB 3.1分析仪/锻炼器(单盒) -具有2.0和3.1设备的多功能系统以及主机流量生成
●USB Type-C和PD分析仪/练习器-生成并记录所有Type-C和Power Delivery协议消息以及状态更改
●CATC跟踪分析软件-扩展/折叠传输层,可更快地解释USB流量
●16GB记录容量-捕获长时间的记录会话以进行分析和解决问题
●原始位记录/ 10位错误检测-查看低级10位符号并将其与高级分组结构相关联
●检测超过50个链接和协议错误-关键链接和时序错误会自动检测到并标记在跟踪中
●800ps的定时分辨率-极其精确的定时分辨率可精确测量链路层握手
●外部触发输入/输出-使用Teledyne LeCroy Voyager识别任何数据包并切换示波器或逻辑分析仪(通过SMA连接器)
●完全支持SSC和数据加扰-快速锁定和准确捕获5和10 Gbps信号
●硬件触发-在2.0、3.0和3.1协议事件上触发以隔离重要流量,特定错误或数据模式
●全面的设备解码-SCSI大容量存储,集线器,PTP /静止图像,打印机,PictBridge,媒体传输协议(MTP)和所有流行的USB设备类别
●硬件过滤-自动排除非必要和冗余符号,包括空闲,TS1,TS2,SKP和LFPS序列。
●复杂的查看-查看TLP消息和标头,以及USB协议的逻辑事务和传输层
●Gbe或USB 3.0上传-通过Gbe的600Mbps持续传输速率可立即访问捕获的数据
●环回和合规模式-Exerciser系统提供了用于启动环回和合规模式的特殊控制台
●链接培训状态视图-LTSSM流程图和时间视图链接到跟踪显示
●实时统计-RTS窗口以图形方式实时显示吞吐量,链路统计和数据包错误率
●一致性测试选项-Voyager是经过认证的链路验证系统(LVS),用于执行链路,集线器,PD和USB Type-C一致性测试
●Power Tracker选件-绘制与跟踪数据同步的VBus设备的功率和电流图-完全兼容PD电压(最高5 Amp)


LeCroy力科 Voyager M310P USB协议分析仪规格参数

产品型号   LeCroy力科 Voyager M310P USB协议分析仪
基本功能: 支持的协议 USB 1.0、1.1、2.0和3.0、3.1和Power Delivery 2.0和3.0
协议分析仪
协议练习者
其他 不适用
主机硬件要求   奔腾II或更高版本,USB 2.0端口或3.0端口
操作系统要求   Windows 7、8和10
记忆体大小   8 GB或16 GB
支持的数据速率   1.5 Mb / s-10 Gb / s
记录频道   1个
数据总线接口   半双工差分(USB 2.0)
  双工差分(USB 3.1)
构成因素   封闭式机箱
前面板连接器   USB 3.0 C型连接器分析仪–(1通道)USB 2.0和3.0;PD 2.0和3.0记录
  Exerciser – 1个通道的USB 2.0和3.0;PD 2.0和3.0
前面板指示灯   平台LED:电源,状态
  分析器LED:Rec 2.0、3.0、3.1,演习
尺寸图   (宽x高x深)215 x 43 x 304毫米(8.5“ x 1.7” x 12.0“)
重量   3.2磅
电源要求   90-254 VAC,47-63 Hz(通用输入),最大160W
外部触发输入/输出 SMA连接器
特征 CATC跟踪
现场可升级BusEngine
SuperSpeed USB 3.1捕获
低/全/高速USB 2.0捕获
综合练习器选件
Gbe上传
规格视图(3.1包)
单状态触发
顺序状态触发
捕获前过滤
自动化API
随时随地(OTG)
原始10位显示
链接跟踪器
电源跟踪器选件
合规套件选项
动力传输2.0 / 3.0
环境因素 工作温度 0至50 C(32至122 F)
非营业中 -20至80°C(-4至176°F)
工作湿度 相对湿度10%至90%(非冷凝)


无与伦比的精度

LeCroy力科 Voyager M310P USB协议分析仪具有业界最高保真度的探头设计,在以USB 2.0或最新一代USB 3.1 Gen-2(10Gb / s)速度测试设备时,可提供无与伦比的可靠性。M310P中的模拟前端旨在非侵入地记录5 Gb / s和10 Gb / s SuperSpeed链路,它与使用交替模式(包括两通道和四通道DisplayPort)的系统完全兼容。热插拔USB主机和设备以及Voyager系统的任何组合都将透明地遵循速度协商并锁定到确定的速率。排队时,它将检测电空闲和低功耗模式并从中无缝恢复,同时准确显示所有U1 / U2 / U3状态转换。


灵活的硬件

LeCroy力科 Voyager M310P USB协议分析仪的前端具有标准的USB Type-C连接器,该连接器支持USB 2.0和3.0 / 3.1信号,可同时无损捕获所有活动链路的流量。同时记录传统USB,SuperSpeed +和PD消息,可以端到端查看USB 3.1 Type-C桥接器和扩展坞配置请求(使用随附的适配器电缆完全支持旧版USB设备)。Voyager M310P平台包括16GB的记录内存以及USB 3.0和Gbe链接,用于将记录的流量上传到主机PC。

Voyager分析仪的核心是Teledyne LeCroy的革命性BusEngine技术。这个最先进的协议处理核心结合了实时记录引擎和可配置工具,可以有选择地监视和记录SuperSpeed USB流量。可现场升级的固件使BusEngine可以发展并支持USB规范的新功能或将来的更改。

除了合规性验证和错误注入外,练习者还可以仿真USB端点并智能地响应主机枚举或Power Delivery请求。当用作源或宿时,系统提供对功率电平的编程控制,包括整个VBUS和CC电压范围。可以定义PD消息和电源转换的任意组合,以允许对角色交换和省电状态进行极端情况测试。

智能触发

Voyager提供了硬件触发功能,可以精确定位感兴趣的协议事件。可以在最低级别上指定触发事件,包括总线状态和有序集(Link up,SKP等)或标头字段,包括地址或数据包类型(ACK,Data等)。Voyager的图形化拖放界面使设置变得容易。使用高级模式,用户可以定义触发逻辑,以监视多个顺序事件,包括控制或批量传输,VBUS和CC电压,状态更改或协议错误。


实时过滤

以10 Gb / s的速度传输的SuperSpeed可以立即填充内存缓冲区,从而使事件过滤对于高效调试至关重要。Voyager分析器可以通过丢弃冗余模式(例如SKP,空闲和训练序列)来实时过滤来自缓冲区的有害流量。过滤逻辑还可以包括具有附加条件(例如方向或设备地址)的事务层数据包。


错误检测

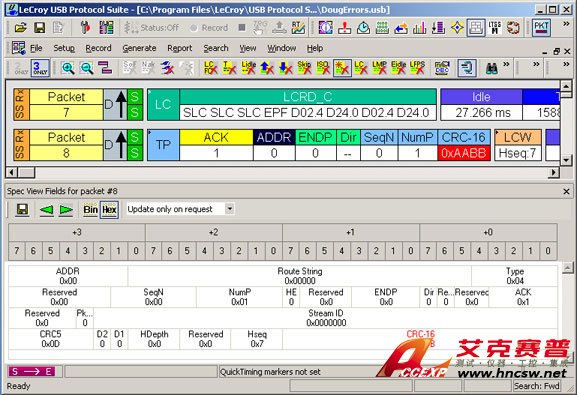

LeCroy力科 Voyager M310P USB协议分析仪可以检测并标记实际协议错误,包括50多种不同的USB问题和15种独特的PD错误情况。在较低的层,将自动验证训练序列,标头字段,链路层握手和时序参数。在SCSI和USB事务层,检查各个交换的完整性。Spec-View以十六进制或二进制显示标题字段,并以红色标记错误。


综合锻炼者选择

Voyager平台内置了全面的练习器功能,同时支持USB PD,2.0、3.0和3.1流量生成。Exerciser选项允许用户通过标准USB电缆传输自定义数据包,并对标头,有效负载,定时和链接状态进行低级控制。该练习器具有Voyager ReadyLink™和事务引擎,包括全功能链接和事务层状态机,可自动处理所有USB 3.0握手,从而简化测试脚本开发。ReadyLink在硬件中执行链接同步,流控制和标头确认。事务引擎管理NRDY重试条件,使Voyager以全线速运行并正确响应规范定义的DUT。通过覆盖,可以更改这些行为,例如缩短LFPS间隔,链接训练序列或握手时间。Exerciser与协议分析器无缝集成,使Voyager系统成为工程师验证USB协议的完整测试和开发解决方案。

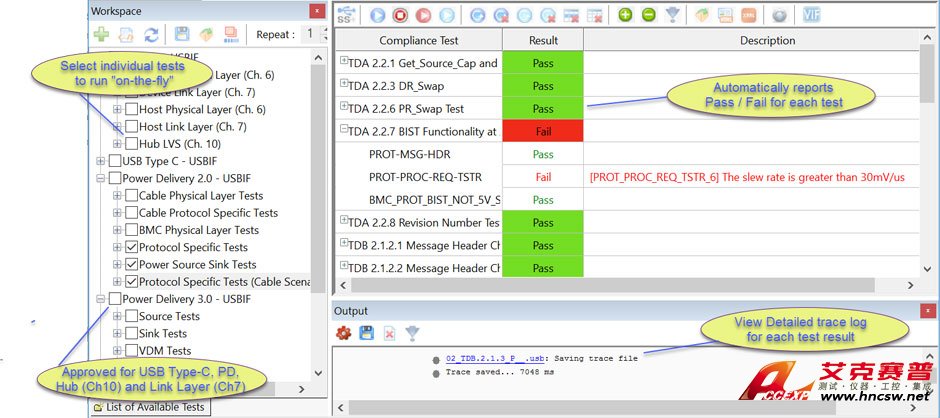

USB一致性测试

Voyager USB 3.1 Compliance Suite为C型,PD,链路层和集线器一致性测试提供了全面的支持。Compliance Suite与Teledyne LeCroy的Voyager运动平台集成在一起,并通过USB-IF认证,可进行Type-C,电源传输,链路层(第6和7章)和集线器(第10章)测试。完全合规测试仪是全自动的,它利用仿真脚本来模仿USB,PD和Type-C链接行为。该练习器用于像真实设备一样启动和响应USB和PD命令,同时分析来自DUT的响应。它通过Type-C电缆直接通信,记录和分析每个协议交换,并生成通过/失败报告。为了实现C型和PD遵从性,练习者利用高级命令的综合库来模拟C型源,接收器和DRP行为。选项标签)。


USB设备解码

Voyager软件通过将解码器自动和手动分配给各个端点来对USB设备类流量进行完全解码。从MTP到CCD,再到视频类,Voyager提供了最全面的解码。它完全支持最新的设备类型,包括音频3.0,Type-C桥接器,内容安全性和USB连接的SCSI。它还对有兴趣在跟踪视图中自动显示专有命令的开发人员支持特定于供应商的解码。
