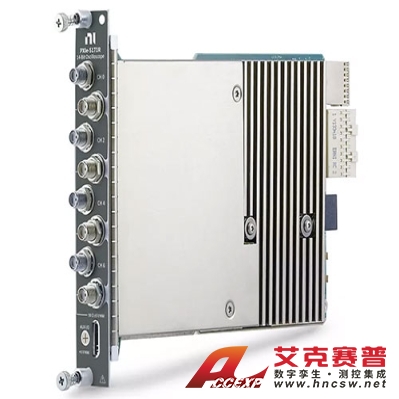

美国NI PXIe-5171 FPGA可重配置PXI示波器

名称：其他仪器与工具

品牌：

型号：

简介：PXIe-5171作为PXI系统的一部分，采集并分析时域和频域模拟信号。PXIe-5171高密度PXI示波器具有八个同步采样通道，提供灵活的耦合和电压范围设置。 PXI示波器还具有多个触发模式、高容量板载内存和一个包含数据流和分析函数的仪器...

国家高新技术企业
科技创新小巨人
ISO9001认证

申请服务

获取报价申请演示保修/维修/计量校准等服务

产品介绍

PXIe-5171作为PXI系统的一部分，采集并分析时域和频域模拟信号。

PXIe-5171高密度PXI示波器具有八个同步采样通道，提供灵活的耦合和电压范围设置。 PXI示波器还具有多个触发模式、高容量板载内存和一个包含数据流和分析函数的仪器驱动程序。该设备非常适用于需要高达250 MS/s或250 … MHz模拟带宽和高级PXI同步的多通道应用。PXIe-5171还具有可编程的Kintex7 410T FPGA，可用于自定义采集、触发、信号处理和数据流。

PXI示波器是灵活的软件定义仪器，通用于时域和频域测量，具有PXI平台的优势。它们具有多达8个通道，采样速率可高达12.5 GS/s，模拟带宽为5 GHz。基于PXI平台，您能够以皮秒级精度将多个示波器与其他仪器同步，满足高通道数及混合信号应用的需求。这些仪器还具有多种触发模式、深层板载内存以及包含数据流和分析功能的驱动程序软件API。

选择产品：NI PXI示波器

型号	Part number	总线连接器	示波器最大带宽	最大采样率	电压输入通道数量	模拟输入分辨率	示波器板载内存大小	模拟输入阻抗	模拟输入电压范围	CableSense™	FPGA
PXI-5105	779685-01	PXI Hybrid	60 MHz	60 MS/s	8	12 bits	16 MB	50 欧姆 1 MΩ	-15 V 至 15 V	否	—
PXI-5105	779685-02	PXI Hybrid	60 MHz	60 MS/s	8	12 bits	128 MB	50 欧姆 1 MΩ	-15 V 至 15 V	否	—
PXI-5105	779685-03	PXI Hybrid	60 MHz	60 MS/s	8	12 bits	512 MB	50 欧姆 1 MΩ	-15 V 至 15 V	否	—
PXI-5114	779466-01	PXI Hybrid	125 MHz	250 MS/s	2	8 bits	8 MB/ch	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXI-5114	779466-02	PXI Hybrid	125 MHz	250 MS/s	2	8 bits	64 MB/ch	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXI-5114	779466-03	PXI Hybrid	125 MHz	250 MS/s	2	8 bits	256 MB/ch	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXI-5122	778756-01	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	8 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5122	778756-02	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	32 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5122	778756-03	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	256 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5122	778756-04	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	512 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-01	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	8 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-02	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	32 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-03	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	256 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-04	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	512 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5142	779587-01	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	64 MB/ch	50 欧姆 1 MΩ	-10 V 10 V	否	—
PXI-5142	779587-02	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	256 MB/ch	50 欧姆 1 MΩ	-10 V 10 V	否	—
PXI-5152	779772-01	PXI Hybrid	300 MHz	2 GS/s	2	8 bits	8 MB/ch	50 欧姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5152	779772-02	PXI Hybrid	300 MHz	2 GS/s	2	8 bits	64 MB/ch	50 欧姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5152	779772-03	PXI Hybrid	300 MHz	2 GS/s	2	8 bits	256 MB/ch	50 欧姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5153	780317-01	PXI Hybrid	500 MHz	2 GS/s	2	8 bits	8 MB/ch	50 欧姆	-2.5 V 至 2.5 V	否	—
PXI-5153	780317-02	PXI Hybrid	500 MHz	2 GS/s	2	8 bits	64 MB/ch	50 欧姆	-2.5 V 至 2.5 V	否	—
PXI-5153	780317-03	PXI Hybrid	500 MHz	2 GS/s	2	8 bits	256 MB/ch	50 欧姆	-2.5 V 至 2.5 V	否	—
PXI-5154	780319-01	PXI Hybrid	1 GHz	2 GS/s	2	8 bits	8 MB/ch	50 欧姆	-2.5 V 至 2.5 V	否	—
PXI-5154	780319-02	PXI Hybrid	1 GHz	2 GS/s	2	8 bits	64 MB/ch	50 欧姆	-2.5 V 至 2.5 V	否	—
PXI-5154	780319-03	PXI Hybrid	1 GHz	2 GS/s	2	8 bits	256 MB/ch	50 欧姆	-2.5 V 至 2.5 V	否	—
PXI-5922	779153-01	PXI Hybrid	6 MHz	15 MS/s	2	24 bits	8 MB/ch	50 欧姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5922	779153-02	PXI Hybrid	6 MHz	15 MS/s	2	24 bits	32 MB/ch	50 欧姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5922	779153-03	PXI Hybrid	6 MHz	15 MS/s	2	24 bits	256 MB/ch	50 欧姆 1 MΩ	-5 V 至 5 V	否	—
PXIe-5105	783590-01	PXIe	60 MHz	60 MS/s	8	12 bits	16 MB	50 欧姆 1 MΩ	-15 V 至 15 V	否	—
PXIe-5105	783590-02	PXIe	60 MHz	60 MS/s	8	12 bits	128 MB	50 欧姆 1 MΩ	-15 V 至 15 V	否	—
PXIe-5105	783590-03	PXIe	60 MHz	60 MS/s	8	12 bits	512 MB	50 欧姆 1 MΩ	-15 V 至 15 V	否	—
PXIe-5110	785767-01	PXIe	100 MHz	1 GS/s	2	8 bits	64 MB	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5110	785767-11	PXIe	100 MHz	1 GS/s	2	8 bits	64 MB	50 欧姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5110	785768-01	PXIe	100 MHz	1 GS/s	2	8 bits	512 MB	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5110	785768-11	PXIe	100 MHz	1 GS/s	2	8 bits	512 MB	50 欧姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5111	785769-01	PXIe	350 MHz	3 GS/s	2	8 bits	64 MB	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5111	785769-11	PXIe	350 MHz	3 GS/s	2	8 bits	64 MB	50 欧姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5111	785770-01	PXIe	350 MHz	3 GS/s	2	8 bits	512 MB	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5111	785770-11	PXIe	350 MHz	3 GS/s	2	8 bits	512 MB	50 欧姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5113	786375-11	PXIe	500 MHz	3 GS/s	2	8 bits	64 MB	50 欧姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5113	786405-11	PXIe	500 MHz	3 GS/s	2	8 bits	512 MB	50 欧姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5114	783591-01	PXIe	125 MHz	250 MS/s	2	8 bits	8 MB	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5114	783591-02	PXIe	125 MHz	250 MS/s	2	8 bits	64 MB/ch	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5114	783591-03	PXIe	125 MHz	250 MS/s	2	8 bits	256 MB/ch	50 欧姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5122	779967-01	PXIe	100 MHz	100 MS/s	2	14 bits	8 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXIe-5122	779967-02	PXIe	100 MHz	100 MS/s	2	14 bits	64 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXIe-5122	779967-03	PXIe	100 MHz	100 MS/s	2	14 bits	256 MB/ch	50 欧姆 1 MΩ	-10 V 至 10 V	否	—
PXIe-5160	782621-01	PXIe	500 MHz	2.5 GS/s	2	10 bits	64 MB	50 欧姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5160	782621-11	PXIe	500 MHz	2.5 GS/s	2	10 bits	64 MB	50 欧姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5160	782621-02	PXIe	500 MHz	2.5 GS/s	2	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5160	782621-12	PXIe	500 MHz	2.5 GS/s	2	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5160	782621-03	PXIe	500 MHz	2.5 GS/s	4	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5160	782621-13	PXIe	500 MHz	2.5 GS/s	4	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5162	782622-01	PXIe	1.5 GHz	5 GS/s	2	10 bits	64 MB	50 欧姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5162	782622-11	PXIe	1.5 GHz	5 GS/s	2	10 bits	64 MB	50 欧姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5162	782622-05	PXIe	1.5 GHz	5 GS/s	2	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5162	782622-15	PXIe	1.5 GHz	5 GS/s	2	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5162	782622-06	PXIe	1.5 GHz	5 GS/s	4	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5162	782622-16	PXIe	1.5 GHz	5 GS/s	4	10 bits	2 GB	50 欧姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5163	785182-01	PXIe	200 MHz	1 GS/s	2	14 bits	512 MB	50 欧姆 1 MΩ	-50 V 至 50 V	否	—
PXIe-5164	784183-01	PXIe	400 MHz	1 GS/s	2	14 bits	1.5 GB	50 欧姆 1 MΩ	-50 V 至 50 V	否	Kintex-7 410T
PXIe-5170	783690-01	PXIe	100 MHz	250 MS/s	4	14 bits	0.75 GB	50 欧姆	-2.5 V 至 2.5 V	否	Kintex-7 325T
PXIe-5170	783691-01	PXIe	100 MHz	250 MS/s	8	14 bits	1.5 GB	50 欧姆	-2.5 V 至 2.5 V	否	Kintex-7 325T
PXIe-5171	783692-01	PXIe	250 MHz	250 MS/s	8	14 bits	1.5 GB	50 欧姆	-2.5 V 至 2.5 V	否	Kintex-7 410T
PXIe-5172	784224-01	PXIe	100 MHz	250 MS/s	4	14 bits	0.75 GB	50 欧姆 1 MΩ	-40 V 至 40 V	否	Kintex-7 325T
PXIe-5172	784225-01	PXIe	100 MHz	250 MS/s	8	14 bits	1.5 GB	50 欧姆 1 MΩ	-40 V 至 40 V	否	Kintex-7 325T
PXIe-5172	784226-01	PXIe	100 MHz	250 MS/s	8	14 bits	1.5 GB	50 欧姆 1 MΩ	-40 V 至 40 V	否	Kintex-7 410T
PXIe-5185	782057-01	PXIe	3 GHz	12.5 GS/s	2	8 bits	32 MB	50 欧姆 1 MΩ	1 Vpp 至 10 Vpp	否	—
PXIe-5185	782057-02	PXIe	3 GHz	12.5 GS/s	2	8 bits	1 GB	50 欧姆 1 MΩ	1 Vpp 至 10 Vpp	否	—
PXIe-5186	782058-01	PXIe	5 GHz	12.5 GS/s	2	8 bits	32 MB	50 欧姆 1 MΩ	-1 V 至 1 V	否	—
PXIe-5186	782058-02	PXIe	5 GHz	12.5 GS/s	2	8 bits	1 GB	50 欧姆 1 MΩ	-1 V 至 1 V	否	—
