- 产品介绍
石油天然气钻井采集厂远程数据传输系统将新建气田生产基础数据的采集、录取、归类、存挡、建立数据库，并在生产调度中心的服务器上安装生产管理系统软件（WEB版），在全厂范围共享系统的资源，实现生产指挥与管理的信息化、现代化。
石油天然气钻井采集厂远程数据传输系统分站条件不一，有的能接入因特网，有的根本没有网络。各分站已有独立的自动监控系统，但厂部无法及时掌握各分站情况，结合实际情况，本系统采用GPRS/CDMA无线传输方式来把分站数据传到厂部。一期工程采集4个远程分站的数据。
1、整体结构

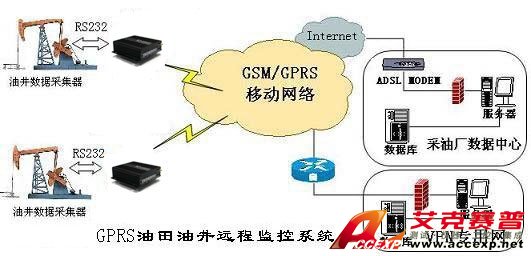

石油天然气钻井采集厂远程数据传输系统由远程集气站数据采集系统和中心站服务器系统组成，见如下的结构图：
2、远程集气站
石油天然气钻井采集厂远程数据传输系统都有一套AB监控系统，下位PLC为SLC500系列PLC，上位监控软件为RSVIEW32。PLC和RSVIEW32通讯有的是通过Rslink采用OPC方式，有的是直接采用DF1协议。
集气站机器上还安装了一套计量软件，提供DDE接口。
我们在各集气站机器上都装了一套力控5.0通用版软件。通过OPC方式采集RSVIEW32中的数据，通过DDE方式采集计量软件中的数据。
每台机器上通过串口连接了GPRS无线通讯模块（个别GPRS没有服务的地方用到了CDMA模块），无线模块通过GPRS/CDMA方式把数据传送到厂部的数据服务中心。
3、厂部中心站
石油天然气钻井采集厂远程数据传输系统服务中心安装了一套三维力控的PCAuto5.0网络版软件，负责接收各远程子站的数据，并实时显示、查询历史报表和报警、通过B/S方式把数据传到英特网上上。分公司领导通过IE可以浏览数据。另外在厂部还配了一台客户端，客户端上看到的数据和画面与服务器上完全一致，并能保持同步更新。
服务器上的力控软件提供ODBC数据库接口，供局域网内的MAPGIS地理信息软件访问力控数据库中的数据。
4．总结
石油天然气钻井采集厂远程数据传输系统将实现预期效果，对后期的维护和扩展都打下了良好基础。
