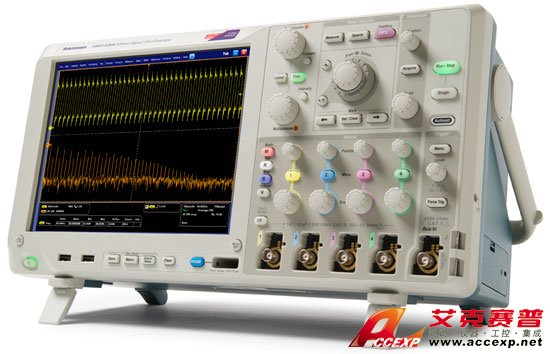

Tektronix DPO5034示波器

名称:示波器

品牌:

型号:

简介:Tektronix DPO5034示波器4条模拟通道和16条数字通道 在一台仪器上分析模拟信号和数字信号,在系统级调试复杂的设计。 泰克专有的FastAcq技术,迅速发现毛刺和偶发事件。250,000波形/秒的最大捕获速率,快速显示难检异常...

  • 产品介绍

Tektronix DPO5034示波器4条模拟通道和16条数字通道
在一台仪器上分析模拟信号和数字信号,在系统级调试复杂的设计。
泰克专有的FastAcq™技术,迅速发现毛刺和偶发事件。>250,000波形/秒的最大捕获速率,快速显示难检异常事件。
Tektronix DPO5034示波器350多种触发组合,包括建立时间/保持时间触发、串行数据包触发和并行数据触发,迅速捕获异常信号。
简便地搜索、标记和导航长记录长度,找到事件发生的所有时点。
Tektronix DPO5034示波器53种自动测量、测量统计、直方图和高级波形数学运算,分析设备。
自动触发、解码和搜索功能,迅速调试并行总线。高达60.6 ps的定时分辨率,捕获快速跳变。
自动触发、解码和搜索功能,迅速调试常见串行总线– I2C, SPI, RS-232/422/485/UART, USB2.0。
Tektronix DPO5034示波器标配抖动和眼图分析及十几种电源分析、存储器分析等选配软件包,把示波器转换成专用应用仪器。
Tektronix DPO5034示波器标配4只探头,提供了业内最佳的4pF电容负荷,保证准确测量。

Vertical System Analog Channels
Input
Channels
Analog Bandwidth (–3 dB) 350 MHz
Calculated Rise Time 1 ns
DC Gain Accuracy ±1.5%, derated at 0.10%/°C above 30°C
Bandwidth Limits Depending on instrument model: 1GHz, 500MHz, 350MHz, 250MHz, and 20MHz
Input Coupling AC, DC
Input Impedance 1 MΩ ±1%, 50 Ω ±1%
Input Sensitivity 1 MΩ: 1 mV/div to 10 V/div
50 Ω: 1 mV/div to 1 V/div
Vertical Resolution 8 bits (11 bits with Hi Res)
Max Input Voltage, 1 MΩ 300 VRMS CAT II, with peaks ≤ ±425 V
For <100 mV/div derate at 20 dB/decade above 100 kHz to 30 VRMS at 1 MHz, 10 dB/decade above 1 MHz
For ≥100 mV/div derate at 20 dB/decade above 3 MHz to 30 VRMS at 30 MHz, 10 dB/decade above 30 MHz
Max Input Voltage, 50 Ω 5 VRMS, with peaks ≤ ±20 V
Position Range ±5 divisions
Delay between any Two Channels
(Typical)
≤100 ps (50 Ω, DC coupling and equal V/div at or above 10 mV/div)
Offset Range
Range 1MΩ 50Ω
1mV/div to 50mV/div ±1V ±1V
50.5 mV/div to 99.5 mV/div ±0.5V ±0.5V
100 mV/div to 500 mV/div ±10V ±10V
505 mV/div to 995 mV/div ±5V ±5V
1 V/div to 5 V/div ±100V ±5V
5.05 V/div to 10 V/div ±50V n/a
Offset Accuracy ±(0.005 x |offset – position| + DC Balance)
Note: Both position and constant offset term must be converted to volts by multiplying by the appropriate volts/div term
Channel-to-Channel Isolation
(Any two channels at equal
Vertical Scale settings) (Typical)
≥100:1 at ≤100 MHz and ≥30:1 at >100 MHz up to the rated BW
Horizontal System Analog Channels
Maximum Sample Rate (All channels) 5 GS/s
Maximum Record Length (All channels) Standard Config. 12.5M points
With Option 2RL 25M
With Option 5RL 50M
With Option 10RL 125M
Maximum Equivalent Time Sampling Rate 400 GS/s
Maximum Duration at Highest Sample Rate 25 ms
Time Base Range 250 ps/div to 1000 s/div
Time Resolution (in ET/IT mode) 2.5 ps/div
Time Base Delay Time Range –5 divisions to 5000 s
Channel-to-Channel Deskew Range ±75 ns
Time Base Accuracy ±5 ppm over any ≥1 ms interval
Trigger Jitter (RMS) ≤10 psRMS for Edge trigger type
≤100 psRMS for all Non-edge trigger types
