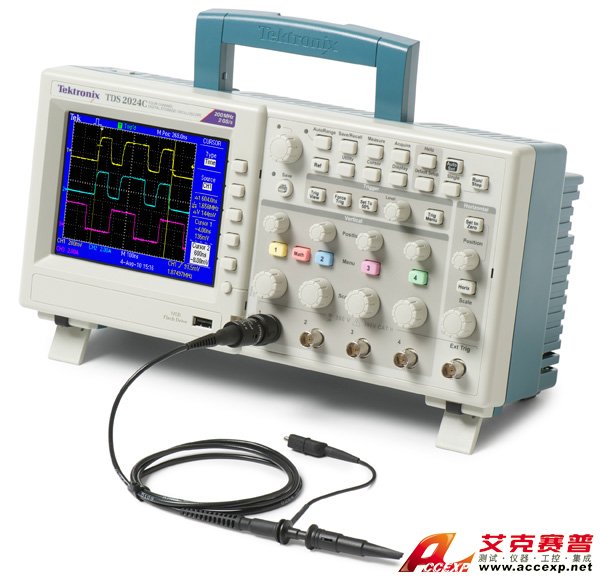

Tektronix TDS2024C

产品简介:

Tektronix TDS2024C拥有200MHz的带宽,2.0GS/s的采样率,2.5k记录长度,4个通道.Tektronix TDS2024C内置上下文相关帮助 探头检查向导Tektronix TDS2024C体积小,重量轻:深仅4.9 英寸(124 毫米),重仅4.4 磅(2 公斤) ...

关注领取礼品

详细介绍

Tektronix TDS2024C拥有200MHz的带宽,2.0GS/s的采样率,2.5k记录长度,4个通道.
16 种自动测量及FFT 分析,简化波形分析
内置波形极限测试

自动化扩展数据记录功能
自动设置和信号自动量程
Tektronix TDS2024C内置上下文相关帮助
探头检查向导
多语言用户界面
5.7 英寸(144 毫米)有源TFT 彩色显示器
Tektronix TDS2024C体积小,重量轻:深仅4.9 英寸(124 毫米),重仅4.4 磅(2 公斤)

示波器型号 TDS2001C TDS2002C TDS2004C TDS2012C TDS2014C TDS2022C TDS2024C
显示器 (QVGA LCD) TFT TFT TFT TFT TFT TFT TFT
带宽*3 50 MHz 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
通道数量 2 2 4 2 4 2 4
外部触发输入 所有型号均包括
每条通道上采样率 500 MS/s 1.0 GS/s 1.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s
记录长度 记录长度所有型号所有时基上2.5k 点
垂直分辨率 8 bits
垂直灵敏度 校准后微调时,所有型号2 mV - 5 V/div
DC 垂直精度 所有型号上± 3%
垂直缩放 垂直扩展或压缩实时波形或停止的波形
最大输入 300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC
位置范围 2 mV - 200 mV/div +2 V
>200 mV - 5 V/div +50 V
带宽限制 所有型号为20 MHz
输入耦合 所有型号上AC, DC, GND
输入阻抗 1 MΩ 并联, 20pF
时基范围 5 ns - 50 s/div 5 ns - 50 s/div 5 ns - 50 s/div 2.5 ns - 50 s/div 2.5 ns - 50 s/div 2.5 ns - 50 s/div 2.5 ns - 50 s/div
时基精度 50 ppm
水平缩放 水平扩展或折叠活动的波形或停止的波形
I/O 接口
USB 端口 前面板上的USB 主机端口支持USB 闪存驱动器
仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机
GPIB 可选
非易失性存储器
参考波形显示 (2)个2.5 K 点参考波形
没有USB 闪存驱动器时的波形存储 (2) 2.5k 点 (2) 2.5k 点 (4) 2.5k 点 (2) 2.5k 点 (4) 2.5k 点 (2) 2.5k 点 (4) 2.5k 点
最大USB 闪存驱动器容量 64 GB
带有USB 闪存驱动器时的波形 存储波形存储 每8 MB 96 个以上参考波形
没有USB 闪存驱动器时的设置 10 个前面板设置
带有USB 闪存驱动器时的设置 每8 MB 4000 个以上前面板设置
带有USB 闪存驱动器的屏幕图 每8 MB 128 个以上屏幕图 (图像数量取决于选择的格式)
带有USB 闪存驱动器时全部保存 每8 MB 12 个以上的全部保存操作
一个全部保存操作会创建3-9 个文件(设置, 图像, 外加显示的每个波形一个文件)
