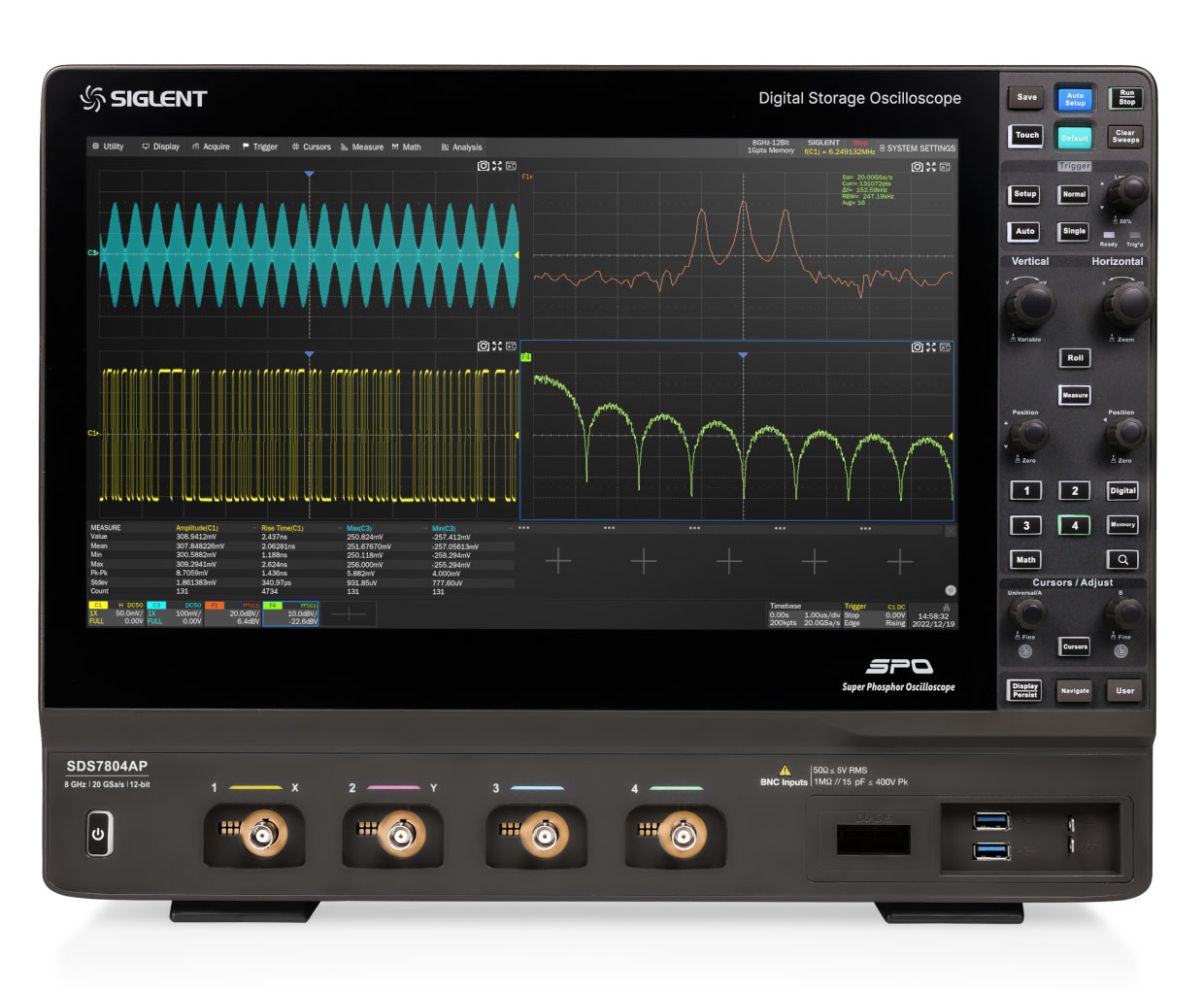

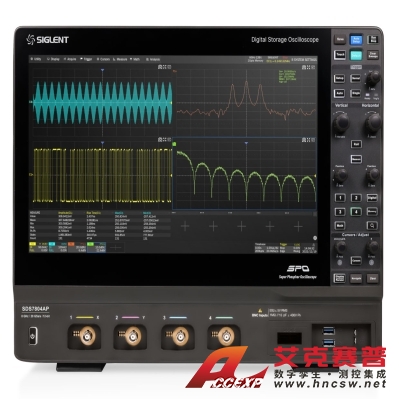

鼎阳 SDS7804A H12 8G带宽 12bit高分辨率数字示波器
名称：示波器
品牌：
型号：
简介：鼎阳 SDS7804A 高分辨率数字示波器8GHz带宽、12-bit的高分辨率示波器，其具备12-bit高精度ADC，1Gpts存储深度，支持USB2.0，以太网等多种协议一致性分析以及LVDS，MIPI等高速信号的眼图及抖动测试，树立了国...
申请服务
- 产品介绍
鼎阳 SDS7804A 高分辨率数字示波器8GHz带宽、12-bit的高分辨率示波器，其具备12-bit高精度ADC，1Gpts存储深度，支持USB2.0，以太网等多种协议一致性分析以及LVDS，MIPI等高速信号的眼图及抖动测试，树立了国产示波器的新标杆。
1. 亦高亦精，解析至真
鼎阳 SDS7804A 高分辨率数字示波器最高带宽提升至8GHz，上升时间仅为57ps，比4GHz带宽的示波器快了一倍以上，能支持测量USB2.0、SATA1、DDR1/2/3等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，从整体到细微处波形清晰可靠，带来全新的测量体验。
2. 处理器全面升级
鼎阳 SDS7804A 高分辨率数字示波器作为新旗舰机型实现了处理器的全面升级，由嵌入式ARM处理器升级为X86处理器，使系统响应速度，测量、运算、分析速度都实现了大幅度的提升，给未来软件分析功能的扩展留下了更多的可能性。
3. 12-bit ADC 信号分辨能力更强16倍
目前许多移动电子产品设计都朝着低功耗、低电压电子系统的趋势发展，因此对数字示波器等测试测量仪器的精度也提出了更高的要求。鼎阳 SDS7804A 高分辨率数字示波器采用12-bit高分辨率示波器的量化误差比普通的8-bit示波器小16倍，能助力工程师更完整清晰地观测到波形的细节，并进行更精准的波形测量。
4. 眼图和抖动分析，助力信号完整性分析
眼图分析作为高速系统信号完整性分析的核心，可以反映信号链路上传输的数字信号的整体特征，从中观察码间串扰和噪声的影响，进而评估系统的优劣程度。鼎阳 SDS7804A 高分辨率数字示波器支持抖动分析可以对信号的多种抖动参数进行测量，并且基于TIE数据对抖动进行分解，对各种抖动分量进行时域和频域上的解析。8GHz的带宽使眼图和抖动分析能满足更多测试场景，比如LVDS和MIPI信号的测试。
5. 丰富的协议一致性测试
鼎阳 SDS7804A 高分辨率数字示波器目前支持USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多种协议一致性测试。这些一致性测试分析功能可以帮助工程师在大规模生产前进行电气性能和功能测试，从而保证产品的质量和可靠性。鼎阳科技推出的一致性分析方案可以执行单项或多项测试、向用户展示如何将示波器和被测设备连接、为每个测试项目自动设置示波器、显示已执行测试的每个项目的详细信息和通过标准、生成HTML或XML测试报告。
6. 100万帧/秒高波形捕获率
鼎阳 SDS7804A 高分辨率数字示波器有超高的波形捕获率使示波器能快速捕获到偶发的异常信号，给测试测量带来充分的“安全感”。
艾克赛普公司是鼎阳湖南授权代理商，如果您有鼎阳 SDS7804A 高分辨率数字示波器需求或任何疑问欢迎联系，我们将提供免费样机上门试用和更合适的测试解决方案。
