FLUKE networks EtherScope II 网络分析仪
名称：网络分析测试仪
品牌：
型号：
简介：FLUKE networks EtherScope II 网络分析仪仅需点击一下鼠标，即可自动诊断 LAN 的健康状况 指导性的故障排除 内置报告 包含 LAN 选项 FLUKE networks EtherScope II 网络分析仪以简...
申请服务
- 产品介绍
FLUKE networks EtherScope II 网络分析仪仅需点击一下鼠标，即可自动诊断 LAN 的健康状况
•指导性的故障排除
•内置报告
•包含 LAN 选项
FLUKE networks EtherScope II 网络分析仪以简化的大图标，代表最常用的测试（默认选项）
•实现对主要信息的快速访问，简化故障排除流程
•包含 LAN 和 WLAN 选项
FLUKE networks EtherScope II 网络分析仪以单一程序测量多个以太网性能指标，使测试时间至少减少四倍以上
•使用 LAN/WAN 的相关方法，测量吞吐量、延迟，垃圾和和损耗/BERT。
•高级非对称测试
•多流测试
•16kB 巨帧支持
•包含 ITO 选项
FLUKE networks EtherScope II 网络分析仪RFC2544 损耗测试中的非对称链路支持
•支持 NAT/proxy 中间设备
•包含 ITO 选项
FLUKE networks EtherScope II 网络分析仪支持IPTV
•802.3ah
•包含 LAN 选项
FLUKE EtherScope II 网络分析仪可分析千兆双绞线对及光纤 LAN 和 802.11 无线LAN。
•通过一键式的健康审核，立即诊断 LAN 的健康状况
•利用指导性的分析报告和深入分析，帮助您快速排除故障
FLUKE EtherScope II 网络分析仪测量并评估以太网 LAN/WAN 链路性能和 SLA 兼容性
•验证 LAN 服务的可用性及反应
健康审核测试对 LAN 的健康状况提供了直观诊断，仅需点击一下鼠标即可完成测试。本测试非常易于操作，测试结果容易理解，您只需扫上两眼就可以找到造成复杂问题的根本原因。
只需点击一下鼠标，健康审核就会测量并评估多个网络属性，并在屏幕上使用明晰的良好、一般、不良状态图标来显示结果。如果发现了问题，智能深入分析将引导用户找到起因。使您可以更快地发现问题和解决问题。从而使故障单可以快速关闭。EtherScope 拥有超过20个内置报告，使文档记录变得非常容易。记录网络变更前后出现的问题。当为定期审核建立基准时，健康审核报告也是十分有用的。将当前健康状况与基准进行比较，进而发现问题，在造成麻烦之前对其进行改正。查看保存在 EtherScope 或个人电脑上的报告。网络专家可更快解决问题，减少问题升级，提高用户体验和员工工作效率。

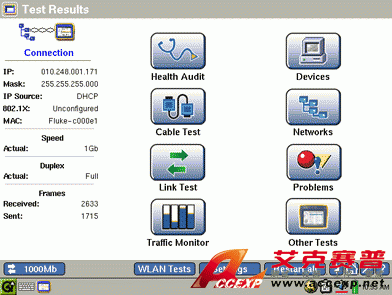

网络测试从主页开始。主页上有八个大图标，代表最经常使用的 EtherScope 测试。点击一个图标，访问您要快速解决网络问题所需的信息。每个 EtherScope 测试模式下有两个主页：LAN 测试和 WLAN 测试。
LAN 测试主页
FLUKE networks EtherScope II 网络分析仪WLAN 测试主页

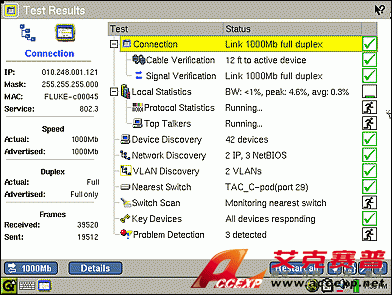

EtherScope 分析仪的自动测试结果主屏幕和三色 LED 可提供大量信息，使用户能即时查看到网络状态。多项测试同时运行，加速发现问题。选择任意单独测试可在左侧预览窗格中显示其概要信息，点击“详细信息”可获得深入的测试信息。

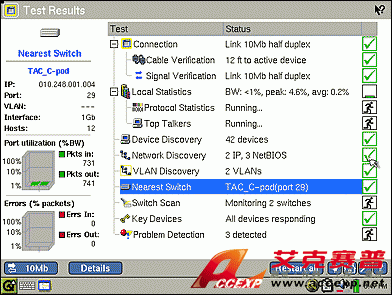

EtherScope 分析仪的自动网络发现的网络发现结果显示在主屏幕上，其中包括最近的交换机以及您连接的插槽和端口的标识信息。
EtherScope 系列 II Network Assistant 用户界面采用 Linux 操作系统支持，导航方便。您可通过网站、telnet 和其它 PC 类工具访问 Linux。
当诊断用户问题时，确定从哪里连接至网络通常是第一要务。EtherScope 可发现“最近的交换机”，通过识别您所连接到插槽和端口，可帮助您提高故障排除、验证移动或更新文档的速度。在识别出最近的交换机之后，EtherScope 即可方便地启动网页浏览器或 Telnet 会话，以便配置交换机或检查交换机的详细情况和端口统计。
以光速快速查看您的交换式/VLAN 网络，全面确定问题。您将通过有线侧交换机端口分析来查看 WLAN。指向任何远程 SNMP/RMON 设备并跟踪远程接口的使用情况。
持续监控所发现的最近交换机和一个附加用户（选定交换机）以获得高利用率和错误。通过交换机插槽和端口，查看平均和最高的利用率、进出流量、数据包、八进制数、错误和速度。选择感兴趣的接口并对网络流量进行趋势分析，或向下查看接口详细信息。
EtherScope 通常可按 IP 子网、NetBIOS 域名和 IPX 网络对所发现的设备进行组织。子网详细信息包括地址范围和子网掩码，而域详细信息则可区分主浏览器和域控制器。通过方便易用的查找功能，您可使用全名或部分名称、IP 地址或 MAC 地址来搜索所有网络，以快速查明设备的每次出现情况。

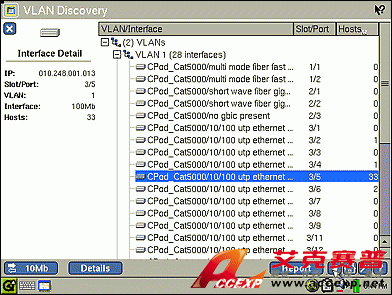

EtherScope 可为您识别出已发现的交换机接口上所配置的 VLAN，然后您可向下查看接口状态和连接主机的详细信息，并分析接口数据的趋势。
如果您在使用管理 VLAN，在发现过程中通常找不到交换机。然而，通过 EtherScope，您可简单增加交换机以作为用户定义设备，从而获得关于交换网络的完整图像。EtherScope 可为每个发现的设备自动确定其最近交换机、接口和 VLAN，简化了问题解决和配置改变跟踪。
FLUKE networks EtherScope II 网络分析仪可发现多达 1,000 台设备， 并提供准确的交换机和 VLAN 信息，显示出用户连接位置。节约网络人员排除网络连接和拥塞问题的时间。
三色 LED 持续更新显示连接状态、利用水平、冲突、错误和传输活动信息。
网络健康状况

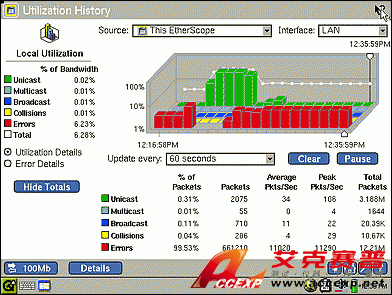

FLUKE networks EtherScope II 网络分析仪查看您所连接的网段利用率情况，快速了解网络活动信息。
监控主要设备
FLUKE networks EtherScope II 网络分析仪通过 Ping 关键设备，检验到用户定义设备的连接情况：路由器、服务器 或交换机。
FLUKE networks EtherScope II 网络分析仪确定网络容量的变化趋势和需求
交换机端口的统计数据和趋势分析能显示出稳定和突发性流量，帮助您和员工能快速确定问题。
FLUKE networks EtherScope II 网络分析仪提升网络运行时间
查看您的网络流量统计，包括有关协议信息、发送数据量最高的用户、广播数据量最高的用户和错误源。识别和定位占用大量带宽的设备，如有必要，可将其隔离网络。通过基线数据报告，分析性能趋势。
FLUKE networks EtherScope II 网络分析仪验证以太网信令以排除速度和双工不匹配以及自动协议问题
测试 802.3af 以太网供电（PoE）链路。EtherScope 系列 II 可模仿 802.3af 带电设备以请求并测量每针上的电压。
FLUKE networks EtherScope II 网络分析仪验证 UTP 和 STP 铜缆特性：长度、阻抗、短路、开路和错线等。使用办公室 ID 以识别远程工作出口。
FLUKE networks EtherScope II 网络分析仪将 DSP 光功率计（DSP－FOM）连接到 LAN 端口，测量光功率和光缆损耗。
如何知道新的网络设备或者局域网/广域网链路能否提供您所期望的性能呢？它们的性能是否足以满足成功传输数据、电子邮件、网上研讨会、VoiP 和其它应用的需要？用户对网络太慢的抱怨是真的吗？加入额外的用户到您的网段中会如何影响网络性能？RFC 2544/ITO 选件可以帮助您解答这些问题。
本选件包括用于评估以太网性能的 RFC 2544 和高级测试。它还包括一个流量生成器。使用 RFC 2544 性能测试功能可以根据人们普遍接受的 IETF 建议值来分析网络链路的性能。使用高级测试来测量丢帧、抖动和误码率，可以深入了解网络性能。使用 EtherScope 可以测量双绞线或光缆（SX、LX、ZX）布线系统的性能，也可以按最高 1 Gbps 的速率生成流量。
FLUKE networks EtherScope II 网络分析仪RFC 2544 测试
采用 RFC 2544 之后，EtherScope 就具备了控制测试配置和自动执行测试的优势，从而能够提高测试效率。 有四个 RFC 2544 和三个高级测试可供选择：吞吐量、延迟、丢帧和背靠背帧数、丢失率、抖动以及误码率。请只执行您需要的测试。对于每种测试，请使用默认的配置或者自定义测试参数来观察流量的差异如何影响链路性能。通过调整这些参数，您也可以控制完成测试所需要的时间。
进行整套测试需要涉及一种或多种 RFC 2544 或高级测试。对于每种端到端性能测试，可通过定义目标设备来指定要测试的局域网或广域网链路。并使用不同的配置多次测试同一条链路来观察性能的差异。同时，还应使用多个远端设备测试同一个目标设备的多条链路。为每项测试添加“成功/失败”极限值，以使每个人都可以容易地了解测试结果。只需单击“开始”按钮，即可通过一项自动化的操作执行整套测试。随后查看并保存表格结果和图形结果以记录链路性能。
流量生成器
FLUKE networks EtherScope II 网络分析仪使用流量生成器可以产生不同的负载来测试网络性能。您可以配置要使用的协议、流量类型、帧大小、速率和利用率。然后为本地网络中的设备或本地网络以外的目标设备生成流量。
来源和目标测试设备
除流量生成器以外的其他端到端性能测试都需要两个测试设备：一个来源设备和一个目标设备。RFC 2544 和高级测试要求将一个 EtherScope 用作源设备，并将另一个 EtherScope 或 LinkRunner Pro 包反射器用作目标设备。使用两个 EtherScope 分析仪进行上行或下行测试，或组合使用 EtherScope 分析仪和成本相对便宜的 LinkRunner Pro Reflector 进行环回测试。Fluke Networks 吞吐量测试可以将另一个 EtherScope、OptiView v4 综合网络测试仪和 OneTouch II 系列用作目标设备。然后以两台仪器中的较慢者来确定吞吐率。
单一测试实现更方便的安装和更快的测试结果ProVision 在单个工作流程中即可测量吞吐量、损耗、延迟以及抖动的关键参数。这意味着它的运行速度至少可达到 RFC 2544 测试的四倍。由于所有参数是在一起测量的，因此可以确保测量兼顾了不同参数，不会顾此失彼。此外，单一测试还意味着测试安装操作更加简单。
FLUKE networks EtherScope II 网络分析仪速度更快、关联性更强的吞吐量测试：ProVision 将损耗和吞吐量放在一起测试，类似于大多数 SLA 和 MEF 规格。ProVison 测试非常适合允许少量损失的实际电路。同时，由于 ProVision 不会试图持续寻找“无损耗”速率，因此可比 RFC 2544 提供更快的结果。
测试非对称链路：ProVision 允许您对上、下游测试分别设置不同的吞吐量测试速率。这使得您能够测试基于 DSL 等技术的非对称链路的性能。
多数据流测试：ProVision 允许您配置多个数据流，同时测试流向不同站点、不同VLAN和不同服务类别的数据。通过使用对等设备或四个流以及反射器，可以同步测量八个流。这不仅可以测试复杂的 SLA 和电路，同时还可以缩短测试时间。
单屏显示结果可在单个全 VGA 显示屏上显示设置和最多三个数据流的测试结果。使用显示屏底部的滚动条可以对比三个以上的流。并且使用通过/失败结果的颜色编码，您可以轻易看出哪些测试已通过以及哪些测试失败。
掌握 24 小时内趋势：ProVision 还能通过在一段时间内测量吞吐量、损耗、延迟以及抖动的性能来解决问题。这样，您不仅能了解电路性能是否下降，还能了解下降的程度以及时间。
FLUKE networks EtherScope II 网络分析仪通过 Web 从任何位置进行问题诊断
EtherScope 在连接到您的双绞线或光纤 LAN 时，可全面支持安全的远程访问控制。因此，不论在哪里进行测试，只需在远程位置配备 EtherScope，并由相关人员简单地将其接入本地网络中，您就可以通过 Web 浏览器来诊断远程位置。在 Web 浏览器中输入 EtherScope 的 IP 地址，即可进行控制并迅速解决问题。
问题是同信道干扰引起的吗？信号强度是否太低，无法支持所有用户？无线 EtherScope 不断扫描 2.4GHz 和 5GHz 频率，让您明察无线 LAN 的范围和性能。下拉菜单中包括信号强度、信噪比、利用率及其它一些有用的测量，您可以用它来选择要查看的测量。迅速确定是否为正确的信道配置接入点，环境的 RF 传输功率是否正确。
谁正在使用网络，他们在哪儿？无线客户端是否集中在楼宇某处，因而降低了无线网络的性能？无线 EtherScope 可迅速识别所有无线网络接入点并找到所有相关的客户端。为了支持实际使用方式而布置和扩展接入点时，对无线网络利用率的洞察将有助于您作出更好的决定。
FLUKE networks EtherScope II 网络分析仪快速找出占用最多带宽的用户。使用无线 EtherScope 识别最忙的接入点和要求最苛刻的无线客户端。
FLUKE networks EtherScope II 网络分析仪详细查看无线 LAN 度量，例如 FCS 错误、串扰和重试。找出可疑活动，确定问题源头并迅速加以解决。
未经授权的“恶意”接入点会将公司的网络对外部开放，从而危及网络的安全。使用无线 EtherScope 的“安全扫描”功能可以找出恶意接入点，而借助“定位”功能可以捕获它们。
与使用标准的单向天线相比，采用了外置定向天线的 EtherScope 可以将定位目标 802.11设备的速度提高 75%。将天线旋转 360° 并注意图形显示屏上信号最强的方向。沿信号最强的路径即可定位目标设备。使天线朝上和朝下可以确定接入点是在天花板上，还是在上面的楼层或下面的楼层，这在多层建筑物中尤其有用。
手持式 EtherScope 是检测恶意设备的理想便携平台。它小巧轻便，坚固耐用，可以在彩色触摸屏上直接显示无线信号强度的变化。
未经授权的“恶意”接入点会将公司的网络对外部开放，从而危及网络的安全。使用无线 EtherScope 的“安全扫描”功能可以找出恶意接入点，而借助“定位”功能可以捕获它们。
与使用标准的单向天线相比，采用了外置定向天线的 EtherScope 可以将定位目标 802.11设备的速度提高 75%。将天线旋转 360° 并注意图形显示屏上信号最强的方向。沿信号最强的路径即可定位目标设备。使天线朝上和朝下可以确定接入点是在天花板上，还是在上面的楼层或下面的楼层，这在多层建筑物中尤其有用。
手持式 EtherScope 是检测恶意设备的理想便携平台。它小巧轻便，坚固耐用，可以在彩色触摸屏上直接显示无线信号强度的变化。
无线 EtherScope 将发现基础设施和客户端设备使用的是否是正确的验证机制。使用无线 EtherScope 的登录测试工具来测试和监测 EAP（可扩展验证协议）验证。使用无线 EtherScope，强制无线客户端与接入点断开连接，当客户端在网络上重新验证时监测客户端和接入点 EAP 的交换。此外，还可以发现 EAP 验证过程是否出现中断，以及出现中断的位置和时间。
安装接入点后 RF 环境是否改变？无线网络的覆盖范围是否足以支持所有用户？无线网络是否提供了遍及各处的覆盖范围，而该范围足以支持无缝漫游？安装无线基础设施后，使用无线 EtherScope 来立即捕获基线 RF 范围数据，然后比较历史数据和定期调查数据。在 RF 环境更改影响用户团体之前，您可以利用该信息对无线接入点传输功率做一些小调整，重新部署接入点，或添加新的接入点。
Wireless EtherScope 支持 IEEE 802.1X 验证和数十个 EAP 类型，以实现到 10/100/1000 和无线 LAN 的连接安全性。查看登录过程以对网络接入和 DHCP 问题进行故障排除。隔离连接问题的起因以确定哪些部分需要修复。
实时检测并诊断
FLUKE networks EtherScope II 网络分析仪自动查看有关您 10/100/1000 和无线LAN的信息。一旦您将 EtherScope 系列 II 网络助手连接到网络上，它就开始进行测试并显示出设备、网络和问题的实时结果。通过直观的菜单进行导航，快速进入网络的深入视图中。
FLUKE networks EtherScope II 网络分析仪在您的 LAN 中，查找重复 IP、双工不匹配和 DHCP 故障。监控交换机端口统计信息，识别并跟踪所有 VLAN 设备。深入查看问题日志，评估每个错误、警告和提示信息。在您的 WLAN 中，检测 TX 百分比、重试次数、速率和潜在的安全隐患。
利用 XML 编码的报告记录您的 10/100/1000 和无线 LAN。记录内容包括网络属性、基线性能、设备清单、流量统计、RF 度量等。
选件可用性（按型号划分）
| 选件 |
WLAN 分析 | LAN 分析 | 光纤接口 | RFC2544 / ITO | LR-R 工具包 | ACCY 工具包 |
| 型号 |
|
|
|
|
|
|
| ES2-LAN-SX |
|
x | x |
|
|
|
| ES2-LAN-SX/I |
|
x | x | x |
|
|
| ES2-LAN-SX/I-KIT |
|
x | x |
x |
x |
|
| ES2-WLAN |
x |
|
|
|
|
|
| ES2-PRO-I |
x |
x |
|
x |
|
|
| ES2-PRO-SX/I |
x |
x | x | x |
|
|
| ES2-PRO-SX/I-KIT |
x |
x | x |
x |
x |
|
| ES2-PRO-SXLX-I/S |
x |
x | x |
x |
|
x |
选件：
| 型号/名称 | 说明 |
| ES-ITO-OPT | 激活 EtherScope 网络吞吐量选件的指导说明、英文印刷版快速入门指南以及内含多语言用户手册和其它文档的光盘。该选件适用于序列号大于 9000000 的 EtherScope 主机设备。 |
| ES-LAN-OPT | 激活 EtherScope LAN 选项的指导说明、英文印刷版快速入门指南和内含多语言的用户手册以及其它文档的光盘。 |
| ES-WLAN-OPT | Fluke Networks 802.11/a/b/g PCMCIA WLAN 网卡、定向天线、激活 EtherScope WLAN 选件的指导说明、英文印刷版快速入门指南和内含多语言用户手册以及其它文档的光盘 |
| ES2-SX-OPT | 光纤选件包括：SX Gig Fiber SFP 收发器、激活 EtherScope II 系列选项的指导说明、英文印刷版快速入门指南和内含多语言用户手册以及其它文档的光盘 |
| DSP-FTK | 光纤测试套件包括：光功率计（DSP-FOM）、850/1300 nm 组合 LED 电源（FOS 850/1300）、2多模 ST-ST 跳线、1 个多模 ST-ST 适配器、使用说明书和仪器箱 |
| ES-ACCY-KIT | EtherScope 附件工具包包括：EtherScope 备用电池、外置充电器、电缆 ID 附件和 USB 小键盘附件，这些都装在一个较大的便携包内，另外还可容纳一台 EtherScope 主机设备（未包含在内） |
| MT-8200-53A | IntelliTone 100 探头包括：IntelliTone 100探头、系索、用户光盘和快速使用指南以及 9 伏电池 |
| MT-8200-63A | IntelliTone 200 探头包括：IntelliTone 200 探头、RJ11 和 RJ 45 转接线、系索、用户光盘和快速使用指南以及 9伏电池 |
| MS-SX | 带 DDM 的 SX 千兆光纤 SEP 收发器（需要光纤选项，软件 ？4.0） |
| MS-LX | 带 DDM 的 LX 千兆光纤 SFP 收发器（需要光纤选项，软件 ？4.0） |
| MS-100FX | 100BASE-FX 光纤 SEP 收发器（需要光纤选项，软件 ？4.0） |
| ES2-SX | SX 千兆光纤 SFP 收发器（需要光纤选项） |
| ES2-LX | LX 千兆光纤 SFP 收发器（需要光纤选项） |
| ES2-ZX | ZX 千兆光纤 SFP 收发器（需要光纤选项） |
| ES-BATTERY | EtherScope 备用电池 |
| ES-BATT-CHG | EtherScope 外置电池充电器 |
| WIREVIEW 1 | 电缆识别器接线图 #1，适用于 NTS2、ES、ES2 和 OPV INA |
| WIREVIEW 2-6 | 电缆识别器接线图 #2-6，适用于 NTS2、ES、ES2 和 OPV INA |
| CIQ-RJA | RJ45/11 模块化适配器 |
| OPVS2-KB | 迷你 USB 键盘 |
| DTX-ACUN | 通用 AC 适配器，适用于 DTX、NTS2、ES、ES2 |
| MS-AUTO-CHG | 自动打火机式充电器 |
| 944806 | 虚拟制解调器电缆（DB9） |
| 1989325 | EtherScope 触笔（1 支） |
| 927868 | 跳线，4英尺（1.2 米） |
| 1541888 | 背带 |
| FNET-EXTANT-KIT | 该套件包括 802.11a/b/g 网卡、天线插座和外置单向天线，适用于支持 WLAN 选件的 EtherScope WLAN 或 Pro 型号。 |
| FNET-EXTANT | 外置单向天线（备用产品）。 |
| FNET-WCARD | 802.11a/b/g 网卡和天线插座 |
| LRPRO-REFLECT | LinkRunnerTM Pro Reflector |
| LRDUO | LinkRunner Duo 网络多用表 |
| LRPRO-REFLCT-OPT | 适用于 LinkRunner Pro 或 LinkRunner Duo 的反射器选件 |
| ES-ES2SX-EK1 | EtherScope 到带 SX 光纤 II 系列升级工具包包括：有关如何将 EtherScope 返回到维修中心进行带 SX 光纤选项 II 系列升级的指导说明以及一个回收装运包。 |
| ES-ES2SXGLD-EK1 | 仅针对 EtherScope 金牌支持用户：EtherScope 到带 SX 光纤 II 系列升级工具包包括：有关如何将 EtherScope 返回到维修中心进行带 SX 光纤选项 II 系列升级的指导说明以及一个回收装运包。 |
| GLD-ES | 包括任何 Etherscope 主机，1 年支持服务 |
