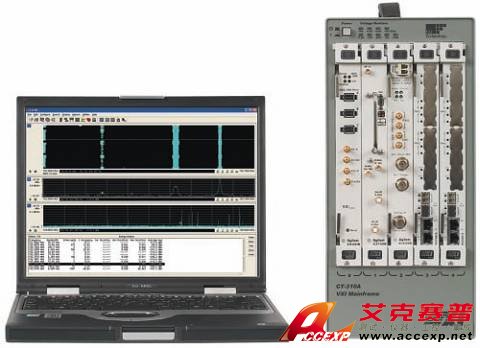

Agilent E3238S无线电信号监测系统
名称：网络分析测试仪
品牌：
型号：
简介：Agilent E3238S无线电信号监测开发系统强大的信号监测和收集系统可以加速检测未知的和持续时间较短的无线信号 极快的宽带搜索和高分辨率 包括四种频率范围： - 100 kHz 至 32 MHz - 20 MHz 至 2.6 GHz ...
申请服务
- 产品介绍
Agilent E3238S无线电信号监测开发系统强大的信号监测和收集系统可以加速检测未知的和持续时间较短的无线信号
• 极快的宽带搜索和高分辨率
• 包括四种频率范围：
- 100 kHz 至 32 MHz
- 20 MHz 至 2.6 GHz
- 20 MHz 至 6 GHz
- 100 kHz 至 26.5 GHz
• 优化的信号检测工具，只提供与用户感兴趣的信号
Agilent E3238S无线电信号监测开发系统有关的数据
- 多种搜索模式━F1-F2、定向搜索、注视法（Stare）
- 先进的能量阈值━电平、噪声导引（Noise-Riding）、环境阈值
- 监测工具简化了对频谱监测结果的分类
- 灵活的告警和调度功能，便于启动大量任务
• 无需编程即可重新配置信号检测
• 可以选用低成本的下变频器通道进行窄带信号处理
• 能够将时间和频率快照记录到存储器
• 可选的同时多通道窄带记录功能
Agilent E3238S无线电信号监测开发系统使用宽带步进 FFT 技术，在保持高分辨率和宽动态范围的同时实现极快的扫描。其最佳HF系统配置是使用E1437A 20 MHz ADC和WJC9119调谐器。Agilent E3238S无线电信号监测开发系统具有2.6GHz/s扫描率，15kHz RBW，110dB动态范围，因而能找到隐匿于较大信号附近的小信号。对于VHF/UHF量程，新的E2730A 20-2700 MHz调谐器和E1439A 95 MSa/sec ADC在17kHz RBW提供7GHz/s扫描率和36MHz的凝视带宽。因而绝不会丢失异常信号。其它VXI和外部调谐器可用于HF/VHF/UHF和微波频率。并能集成至系统中。由E3238S系统硬件控制。
Agilent E3238S无线电信号监测开发系统通用的超高速搜索技术，包括自动的新能量检测算法可快速识别和记录信号。当新能量达到用户识别判据，例如幅度、带宽和频谱形状时，就能自动采取行动。这些行动包括通知操作者、记录宽带信号，或把信号传到另一接收器。也可把信号传到VXI DSP模块，以进行数字下转换、解调和信号抽取，用户的这一切工作都可使用高级编程工具选件ASH进行编程。
•使用高分辨率分析的高速扫描
•在防御环境中查找异常信号的搜索工具
•适应您工作需要的灵活用户界面
•有效搜索和捕获的手动和自动功能
• 激活软件升级服务
Agilent E3238S无线电信号监测开发系统经过优化，可在高分辨率条件下进行高速射频频谱搜索，比传统的扫频分析仪快许多倍。例如，传统的扫频分析仪在 2 kHz RBW 条件下进行 1 GHz 宽度的频谱搜索需要 5 分钟；而 E3238S/N6820E 只需 250 毫秒即可完成此类扫描，速度提高了100 倍以上。在高分辨率下，更快的扫描速度将能够找到更多断续且持续时间较短的信号。对于管理测试范围或频谱的人员来说，这种系统不仅能够找到比传统分析仪更多的间歇干扰的发射机，而且能够发现那些意外的能量。此外，E3238S/N6820E 系统可以检测到 EMI 辐射的细微变化，而无需使用屏蔽室。
它还使用一系列出色的信号检测工具高效地对频谱数据进行分类，以发现感兴趣的信号。E3238S/N6820E 可以只针对您使用这些强大的工具所定义的信号来选择和记录数据。首先，它只分析那些超过能力阈值的信号。这些信号将存储在能量历史信息库中并进行更新。当您确定已经不再对某些旧信号感兴趣之后，它还可以忽略这些信号。告警功能还可以将数据进一步减少为感兴趣的信号，或者启动各种其他任务。
E3238S/N6820E 系统可以非常灵活地从感兴趣的信号中捕获数据，从而随时对数据采取相应措施和进行后期处理。在能量历史信息库中记录了感兴趣的信号之后，文件将被记录为频率数据或时间数据，以便进行深入分析。信号数据可能是数据快照或窄带记录。该系统可以进行低成本窄带信号处理，并可以使用数字下变频器（DDC）硬件记录多通道同时时域数据。窄带记录选件和音频输出选件都使用DDC 硬件来捕获信号的窄带数据。音频输出软件将对感兴趣的信号进行下变频，并播放解调后的音频。对信号数据进行后期分析时，最常用的独立信号分析和回放工具是N6829A 音频播放器软件或 89601A矢量信号分析软件。
借助通用的信号检测能力，您无需编程即可进行重新配置，并可收集最新的无线数据。您可以在系统运行过程中从数据库提取信号进行检测和/或更改参数。这种灵活和强大的工具可以轻松地进行改造，以便检测和记录未来/新出现的信号。
E3238S/ N6820E 信号监测系统的监测工具可以将信息汇总到频谱监测数据表中。与查找一个感兴趣的信号相反，监测报告包括关于所有能量检测和所有调制识别结果的信息。监测工具从 E3238S/N6820E能量历史信息库和信号数据库中汇集这一信息。
由于信号监测系统有着多样化的应用和组合，因此 E3238S/N6820E 即可以单独操作，也可以轻松地集成到更大的系统中。N6820E 软件支持多种天线和大量切换接收机。用户可以使用开放编程环境将测向子系统集成到信号监测系统中。为了提高系统用户的工作效率，您可以使用我们的开发软件来定制图形用户界面和信号检测工具。N6820E 可与其他应用软件套接，使它们可以发送命令、查询设置和接收数据。
Agilent N6820E 软件是 E3238S系统的一个组件，专门设计用于执行全局信号监测任务。E3238S/N6820E 信号监测系统包括硬件器件、软件和系统集成功能，可构成一个完整的信号监测解决方案。
注意：Agilent E3238S无线电信号监测开发系统的出口受美国出口管理法限制。要取得美国政府的批准。
