美国PCB 086D50 力锤
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB 086D50 是PCB压电公司生产的力锤。 谐振频率测试和模态分析作为设备故障分析和诊断有效方法，PCB 086D50力锤就是产生对设备或工件施加一个激励的工具。 型号 086D05 086D20 086D50 086D80 灵...
申请服务
- 产品介绍

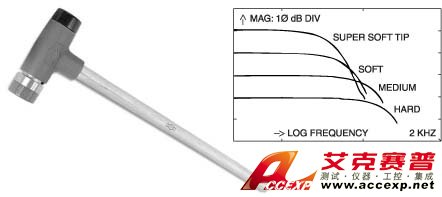

美国PCB 086D50 是PCB压电公司生产的力锤。 谐振频率测试和模态分析作为设备故障分析和诊断有效方法，PCB 086D50力锤就是产生对设备或工件施加一个激励的工具。
| 型号 | 086D05 | 086D20 | 086D50 | 086D80 |
| 灵敏度(± 15 ％) | 1 mV/lbf | 1 mV/lbf | 1 mV/lbf | 100 mV/lbf |
| 量程 | ± 5000 lbf pk | ± 5000 lbf pk | ± 5000 lbf pk | ± 50 lbf pk |
| 硬性锤头频响(-10dB) | 5 kHz | 1kHz | 750 Hz | 20 kHz |
| 中性锤头频响(-10dB) | 1.7 kHz | 700 Hz | 650 Hz | ―― |
| 软性锤头频响(-10dB) | 250 Hz | 450 Hz | 350 Hz | ―― |
| 超软性锤头频响(-10dB) | 150 Hz | 400 Hz | 250 Hz | ―― |
| 谐振频率 | ≥22 kHz | ≥12 kHz | ≥5 kHz | ≥100 kHz |
| 线性度 | ≤1% | ≤1% | ≤1% | ≤1% |
| 激励电压 | 18-30 VDC | 18-30 VDC | 18-30 VDC | 18-30 VDC |
| 恒流源 | 2-20 mA | 2-20 mA | 2-20 mA | 2-20 mA |
| 输出电阻 | ≤100 ohms | ≤100 ohms | ≤100 ohms | ≤100 ohms |
| 输出偏置电压 | 8-12 VDC | 8-12 VDC | 8-12 VDC | 8-12 VDC |
| 放电常数 | ≥2000 秒 | ≥2000 秒 | ≥2000 秒 | ≥100 秒 |
| 力锤质量 | 0.32 kg | 1.1 kg | 5.5 kg | 6.2 gm |
| 锤头直径 cm | 2.5 | 5.1 | 7.6 | 6.3 |
| 锤尖直径 cm | 0.63 | 5.1 | 7.6 | 2.5 |
| 力锤长度 cm | 22.7 | 37 | 89 | 101.6 |
| 接头 | BNC | BNC | BNC | 5-44 |
| 接头位置 | 底端 | 底端 | 底端 | 底端 |
| 提供附件（免费） | ||||
| 硬性锤头 | 084B03 | 084A63 | 084A33 | ―― |
| 中性锤头 | 084B04 | 084A62 | 084A32 | ―― |
| 软性锤头 | 084B05 | 084A61 | 084A31 | ―― |
| 超软性锤头 | 084A50 | 084A60 | 084A30 | ―― |
| NIST 校准证书 | HCS-2 | HCS-2 | HCS-2 | HCS-2 |
| 前缀选项 | N/A | T | N/A | N/A |
